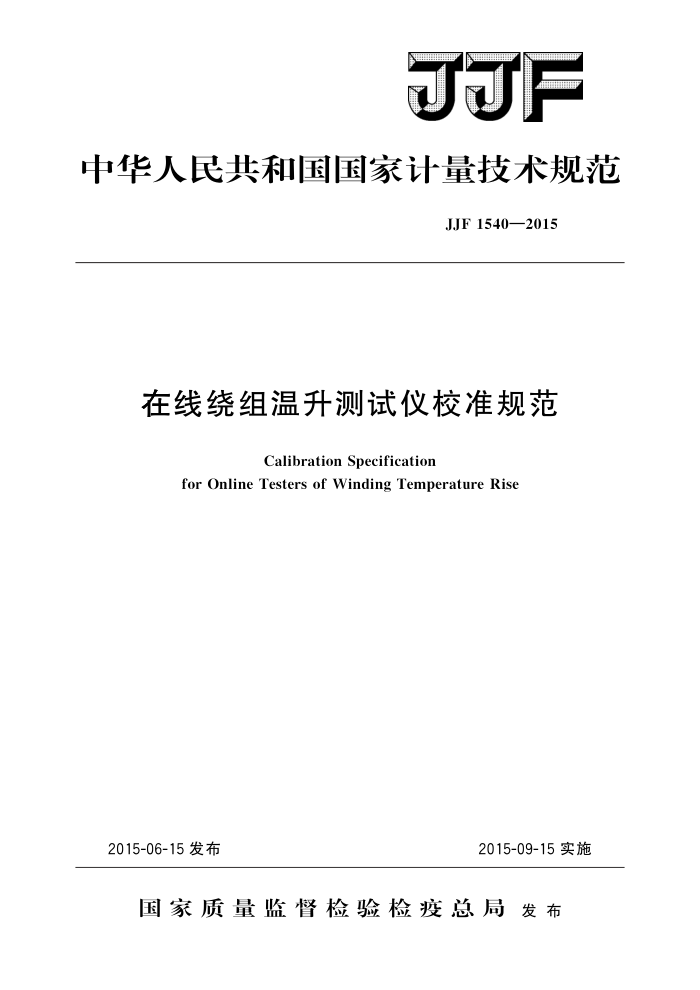

JJF
中华人民共和国国家计量技术规范
JJF1540—2015
在线绕组温升测试仪校准规范
Calibration Specification
for Online Testers of Winding Temperature Rise
2015-09-15实施
2015-06-15发布
国家质量监督检验检疫总局发布 JJF1540—2015
在线绕组
温升测试仪校准规范 Calibration Specification
JJF 1540—2015
for Online Testers of Winding Temperature Rise
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
中国计量科学研究院
参加起草单位：杭州总研电气有限公司
江苏省计量科学研究院广东省计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1540—2015
本规范主要起草人：
罗进 (浙江省计量科学研究院) 叶芬斌（杭州总研电气有限公司）邵海明（中国计量科学研究院）
参加起草人：
陈志明（浙江省计量科学研究院）樊义（江苏省计量科学研究院）倪巍（浙江省计量科学研究院）古颖（广东省计量科学研究院） JJF1540—2015
目 录
引言 1 范围· 2 引用文件· 3
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (4) (4) (5) (6) (7) (8) (9)
概述·· 4计量特性· 41直流电阻 42加载电压变化的影响量· 5校准条件 51环境条件。 5 2 供电电源 53测量标准及其他设备 6校准项目和校准方法· 61 校准项目： 62 校准方法··
校准结果表达 8 复校时间间隔· 附录A 校准原始记录格式附录 B 校准证书内页格式附录 C 校准证书校准结果页格式附录D 电阻法测量温升计算公式附录E 测量不确定度评定示例
7
- JJF1540—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制本规范的起草参照采用了以下国家标准的相关规定：GB755旋转电机定额和性
能；GB47061家用和类似用途电器的安全 第1部分：通用要求；GB97061医用电气设备第1部分：安全通用要求。
本规范为首次制定。
II JJF1540—2015
在线绕组温升测试仪校准规范
1范围
本规范适用于工频（50Hz或60Hz）条件下的在线绕组温升测试仪（以下简称测试仪）电阻功能的校准。本规范不适用于变频在线绕组温升测试仪的校准。
2引用文件
本规范引用了下列文件： GB755旋转电机定额和性能。 GB47061家用和类似用途电器的安全第1部分：通用要求。 GB97061医用电气设备第1部分：安全通用要求。 凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
测试仪是一种用于测量电机和变压器等电工产品在带电工作状态时绕组温升的电子设备，主要由直流恒流源、滤波器、A/D转换器、光电隔离器和单片机等部件组成，广泛应用于医用电气、家用电器和农机设备等产品的绕组温升测量。
测试仪属电阻测量仪器，其工作原理是通过内部恒流源输出直流电流至被测绕组，产生电压信号，经放大、A/D转换和CPU处理后送入显示电路，分别得到被测绕组电压未加载和加载时的电阻值，用电阻法测温（计算公式见附录D）得出被测绕组在加电工作一定时间的温升。
4计量特性 41直流电阻
测试仪的直流电阻测量范围01210k2，最大允许误差不超过士02%。 42加载电压变化的影响量
在绕组带电状态下，加载电压变化对测试仪电阻示值的影响量不超过土02%。 注：以上所有技术指标不用于合格性判定，仅供参考。
5校准条件 51环境条件
环境温度：20℃士5℃；相对湿度：35%~75%。
52供电电源
a）电压：220V±22V；
- JJF1540—2015
b）频率：50Hz士05Hz; c）波形：正弦波，波形失真度不大于5%。
53测量标准及其他设备 531直流电阻器
测量范围：10m2~100k2：准确度等级：001级。
532标准电阻器
阻值范围：1Q2～20k2，功率为3W；准确度等级：002级。
533其他辅助设备 5331交流电压表
测量范围0V1kV，准确度等级05级。 5332变压器
容量1kVA，最大输出电压500V。 5333调压器
容量500VA，0V～250V连续可调。
6 校准项目和校准方法 61 校准项目
校准项目一览表见表1。
表1 校准项目一览表
序号 1 2
校准项目直流电阻
加载电压变化的影响量
62校准方法 621校准前检查 6211外观检查
目视或手动操作，检查测试仪的外观，应符合以下要求： a）面板上文字、标志清晰可辨； b）外形结构完好，无影响正常工作的机械损伤： c）外露部件无松动。
6212通电检查
测试仪在校准环境下，放置不少于2h后开机预热，观察被校测试仪的显示功能， 622直流电阻
校准点的选取原则，校准点应在量程的10%～100%之间均匀选取；准确度最高的量程为基本量程。基本量程校准点不少于5个点，非基本量程选取10%、50%、100% （或附近值）3个校准点，或选取用户指定校准点。 2 JJF1540—2015
采用四端法接线，如图1所示。 将标准直流电阻器调至电阻值R时，读取测试仪上电阻显示值Rx，示值误差按
公式（1）计算：
: Rx-Rn N×100%
(1)
Rn
C O Pl O P2 O C,O
O C O P O P2 O C,
被校测试仪
标准器
图1测试仪直流电阻校准接线图
式中： ——被校测试仪示值误差； Rx—被校测试仪读数，Q； R—标准直流电阻器示值，2。
623加载电压变化的影响量
采用1kVA变压器次级绕组R，与标准电阻器R㎡组成的校准装置。选取50%满量程作为校准点，也可选择电阻示值校准点之内的其他点。
按图2方式接线，先将变压器次级绕组R两端的加载电压调为0V（即未加载电压时），测试仪测得R与R㎡的直流电阻值之和为R。；然后将次级绕组R两端的加载电压分别调为110V、220V和380V（也可根据要求选择其他电压），测试仪测得 RL与Rm的直流电阻值之和为R。加载电压变化对测试仪电阻示值的影响量按公式（2)计算。
R. 标准电阻器
AC220V 50/60 Hz
R
电压表
被校测试仪
变压器 1kVA/500V
调压器
图2加载电压变化的影响量校准接线图
3
