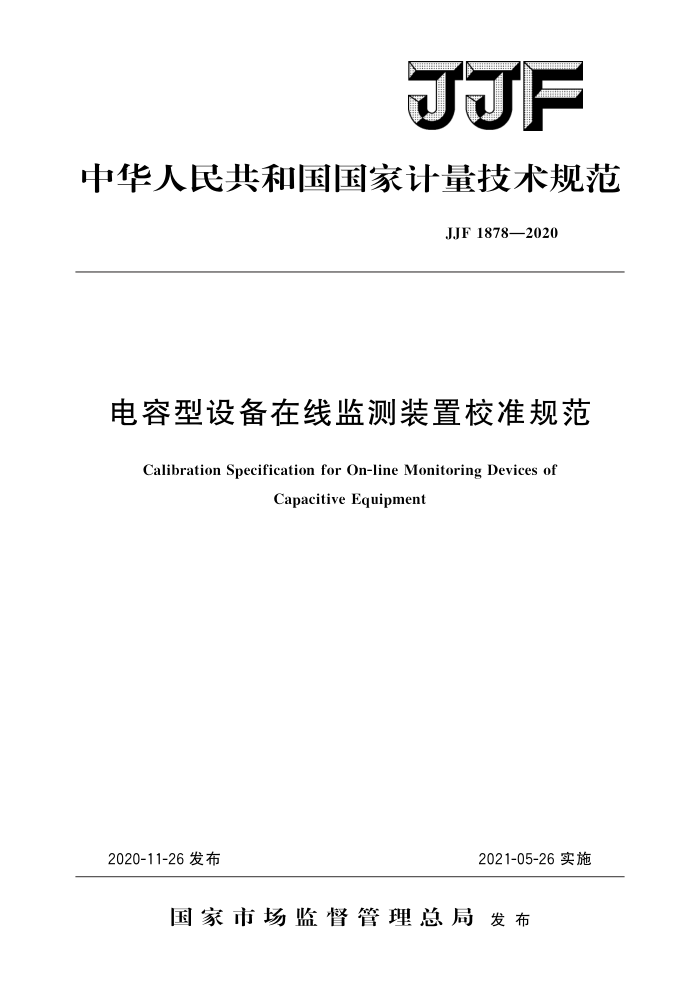

JJF
中华人民共和国国家计量技术规范
JJF 1878—2020
电容型设备在线监测装置校准规范
Calibration Specification for On-line Monitoring Devices of
Capacitive Equipment
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1878—2020
电容型设备在线监测装置
校准规范
JJF 1878—2020
Calibration Specification for On-line Monitoring Devices of Capacitive Equipment
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网湖北省电力有限公司电力科学研究院
国网浙江省电力有限公司电力科学研究院
参加起草单位：国网山东省电力有限公司电力科学研究院
国网天津市电力有限公司电力科学研究院国网江苏省电力有限公司电力科学研究院
国网辽宁省电力有限公司电力科学研究院
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1878—2020
本规范主要起草人：
王斯琪（国家高电压计量站）贺家慧（国网湖北省电力有限公司电力科学研究院）宋琦华（国网浙江省电力有限公司电力科学研究院）
参加起草人：
王安东（国网山东省电力有限公司电力科学研究院）刘保成（国网天津市电力有限公司电力科学研究院）马勇（国网江苏省电力有限公司电力科学研究院）金鑫（国网辽宁省电力有限公司电力科学研究院） JJF1878—2020
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (6) (6) (7) (8) (10) (13) (16)
范围· 2 引用文件. 3 术语. 4 概述· 5 计量特性.. 5.1参考电压 5. 2 全电流· 5.3 介质损耗因数· 5.4电容量 6校准条件. 6.1 环境条件· 6.2 测量标准及辅助设备· 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法. 8校准结果表达· 8.1数据处理· 8.2 校准证书 9 复校时间间隔· 附录A安装后及运行中的监测装置校准方法附录 B 校准原始记录格式附录 C 校准证书内页格式附录D 测量不确定度评定示例
- JJF1878—2020
引
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范的基础性系列规范。本规范参考了DL/T1562一2016《容性设备监测装置校准规范》。
本规范为首次发布。
Ⅱ JJF1878—2020
电容型设备在线监测装置校准规范
1范围
本规范适用于电容型绝缘结构的高压电气设备在线监测装置（以下简称“监测装置”）的校准。
2 引用文件
本规范引用了下列文件： DL/T1562一2016容性设备监测装置校准规范凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1电容型设备capacitiveequipment
采用电容型绝缘结构的高压电气设备。
3.2在线监测装置on-linemonitoringdevice
用于不停电状态下对高压设备进行连续监视和测量的装置。 3.3 （监测装置的）参考电压referencevoltage（ofthemonitoringdevice）
测量介质损耗因数时作为相位参考的电压，该电压通过电压互感器二次侧获取，通常为工频100V//3或100V。 3.4全电流totalcurrent
通过监测装置电流采集单元的总电流。
4概述
监测装置通过测量电容型设备的全电流I、介质损耗因数D及参考电压U等参数，来实时反映电容型设备的绝缘状态。监测装置由参考电压采集单元、全电流采集单元、 信号处理与分析单元、通信显示单元组成。其工作原理如图1所示。
I JJF1878—2020
电容型设备
PT
全电流采集单元
电流传感器
参考电压采集单元
信号处理与分析单元
测量接地
L 通信显示单元
图1电容型设备在线监测装置工作原理图
5计量特性 5.1参考电压
参考电压测量范围：（10120）V；参考电压示值最大允许误差：土（1%×读数）。
5.2全电流
全电流测量范围：（1~1000）mA；全电流示值最大允许误差：土（5%×读数十0.1mA）。
5.3介质损耗因数
介质损耗因数测量范围：0.001~0.1；介质损耗因数示值最大允许误差：土（5%×读数十0.001）。
5.4电容量
电容量测量范围：（1005000）pF；电容量示值最大允许误差：士（5%×读数）。 注：以上条款不作为合格性判定依据，仅供参考。
6 校准条件
6.1环境条件
实验室校准条件应满足以下要求：
电源电压：（220士11）V；电源频率：（50士0.5）Hz；
2 JJF1878—2020
环境温度：（20士5）℃；相对湿度：30%~80%；电压谐波总畸变率：Uthd≤2%。
6.2测量标准及辅助设备 6.2.1绝缘电阻测试仪
准确度等级不低于5级，额定电压不低于1kV。 6.2.2耐电压测试仪
准确度等级不低于5级，额定电压不低于2kV。 6.2.3标准装置
应使用具有参考电压、全电流、介质损耗因数等功能的专用标准装置实施校准工作。实验室环境条件下，标准装置的计量性能应满足表1的要求。
表1标准装置的主要技术指标
序号
参数名称
主要技术指标测量范围：(10~120)V
参考电压
1
示值最大允许误差不超过士（0.2%×读数）
测量范围：（1~1000）mA
2
全电流
示值最大允许误差不超过士（0.2%×读数）
测量范围：0.001~0.1
3
介质损耗因数
示值最大允许误差不超过士（0.2%×读数十0.0002）
7.校准项目和校准方法
7. 1 校准项目
校准项目见表2。
表2校准项目安装前校准
序号 1 2 3
安装后校准
校准项目外观及通电检查
运行中校准
+ + + + + + +
绝缘电阻介电强度参考电压全电流介质损耗因数
+ + + +
+ +
5 6 1
电容量
注：“十”表示应开展的校准项目；“一” ”表示不作要求的校准项目。
3
