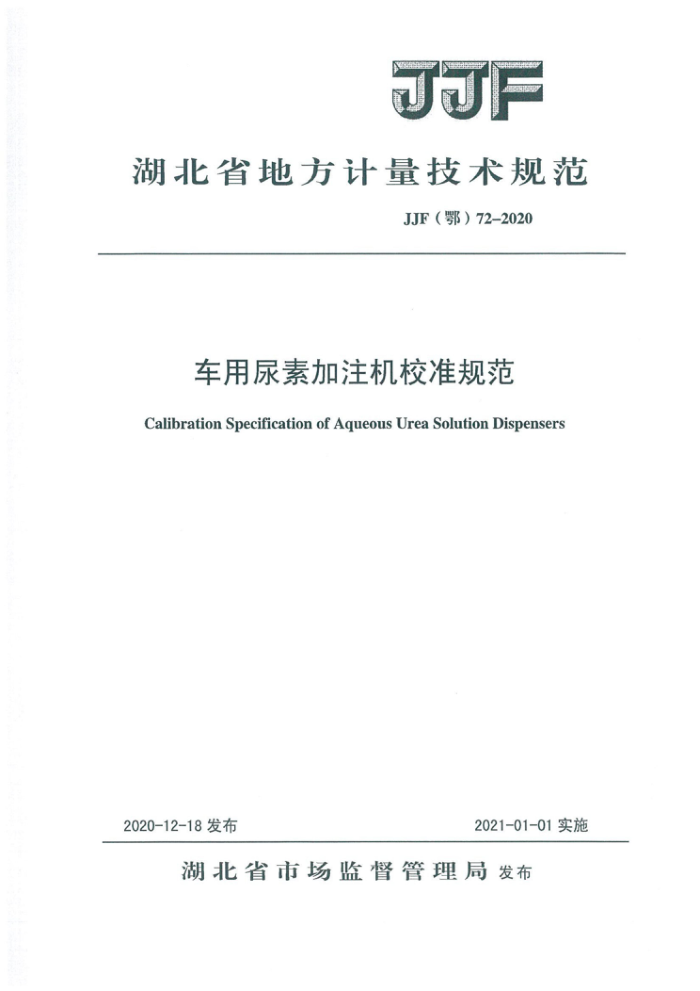

F
湖北省地方计量技术规范
JJF（鄂）72-2020
车用尿素加注机校准规范
Calibration Specification of Aqueous Urea Solution Dispensers
2021-01-01实施
2020-12-18发布
湖北省市场监督管理局发布 JJF（鄂）72—2020
车用尿素加注机校准规范
JJF (鄂） 72-2020
Calibration Specification of AqueousUrea SolutionDispensers
归口单位： 湖北省市场监督管理局主要起草单位： 武汉市度量衡管理所
湖北省计量测试技术研究院
参加起草单位： 中国石化销售股份有限公司湖北石油分公司
本规范委托武汉市度量衡管理所负责解释 JJF（鄂）72—2020
本规范主要起草人：
陈燕飞（武汉市度量衡管理所）李启明（湖北省计量测试技术研究院）胡鹏 (武汉市度量衡管理所）游建军（湖北省计量测试技术研究院）
参加起草人：
周传亮 (武汉市度量衡管理所）素秋明（中国石化销售股份有限公司湖北石油分公司）屈伟（中国石化销售股份有限公司湖北石油分公司）曾亚君（武汉市度量衡管理所） JJF（鄂）72—2020
目录
引言
(II) (1) (1) (1) (1) (2) (2) (3) .(3) .. (3) (3) . (3) . (3) .(3) .. (4) (4) . (4) (4) (6) .. (7) (7) (8) (9) (10) (12)
范围引用文件
1 2
3术语和计量单位 3.1术语. 3.2计量单位... 4 概述 5计量特性 5.1加注机的最大允许误差 5.2加注机的重复性. 5.3加注机的付费金额误差， 6 校准条件 6.1测量标准和配套设备 6.2校准环境条件. 6.3校准介质及温度条件 7校准项目和校准方法 7.1校准项目， 7.2校准方法. 7.3计算公式. 7.4数据处理.
.....
.....
...
校准结果表达. 复校时间间隔. 附录A校准证书内页信息及格式附录B 校准记录参考格式附录C 示值误差的测量结果不确定度评定示例
8
9
..
I JJF（鄂）72—2020
引言
本规范以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范参考了国际法制计量组织（0IML）发布的国际建议R117-1《非水液体动态测量系统第1部分：计量与技术要求》（Dynamicmeasuringsystemsfor liquidsotherthanwater.Partl:Metrologicalandtechnicalrequirements) 的相关内容，结合湖北省内车用尿素加注机的实际使用情况和行业现状进行编写。
本规范为首次发布。
ⅡI JJF（鄂）72—2020
车用尿素加注机校准规范
1范围
本规范适用于车用尿素加注机的校准。 2引用文件
本规范引用下列文件： GB29518-2013柴油发动机氮氧化物还原剂尿素水溶液（AUS32） 0IMLR117-1非水液体动态测量系统第1部分：计量与技术要求（Dynamic
measuringsystemsforliquidsotherthanwaterPartl:Metrologicaland technical requirements)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范 3术语和计量单位 3.1术语 3.1.1车用尿素溶液
一种应用在柴油车SCR（选择性催化还原技术）尾气处理系统中，用来减少尾气中氮氧化物排放的液体。车用尿素溶液为无色透明、非易燃易爆液体，对铁、 铜、铝等金属有腐蚀性。车用尿素溶液中尿素含量为32.5%并符合GB29518-2013 第5章规定的技术要求。 3.1.2纯水
用单次蒸馏、去离子化、超滤或反渗透等方法制取的符合GB29518-2013规定的三级水。 3.1.3车用尿素加注机
用来给安装有SCR尾气处理系统的柴油车添加尿素溶液的一种液体体积测量系统。 3.1.4编码器
将流量测量变换器的机械转动或电信号转换为电子信号送给计控主板的部
件。 3.1.5流量测量变换器
将液体的流动量转换为机械转动或电信号送给编码器的部件。
1 JJF（鄂）72—2020
3.1.6计控主板
接收测量装置的输出信号、具有数据通讯、处理、存储数据、控制等功能的电路主板。 3.1.7最小体积变量
车用尿素加注机指示装置所显示的体积量的最小分辨值。 3.1.8最小付费变量
车用尿素加注机的最小付费变量为单价与最小体积变量的乘积。 3.2计量单位
体积单位：升，符号L；流量单位：升每分钟，符号L/min：温度单位：摄氏度，符号℃；时间单位：秒，符号S；密度单位：千克每立方米、克每立方厘米，符号kg/m、g/cm；质量单位：千克、克，符号kg、g。
4概述
车用尿素加注机（以下简称加注机）一般由加注泵、流量测量变换器、视液器、编码器、计控主板、指示装置、加注枪等主要部件组成。主要用于为车辆添加尿素溶液并计量尿素溶液的累计体积量。
指示装置
计控主板 A 编码器
↑ 流量测量变换器
加注枪
加注泵
电机
储液罐
T
（潜泵）
注：实线箭头表示液体流向；虚线箭头表示控制线路。
图1工作原理图
