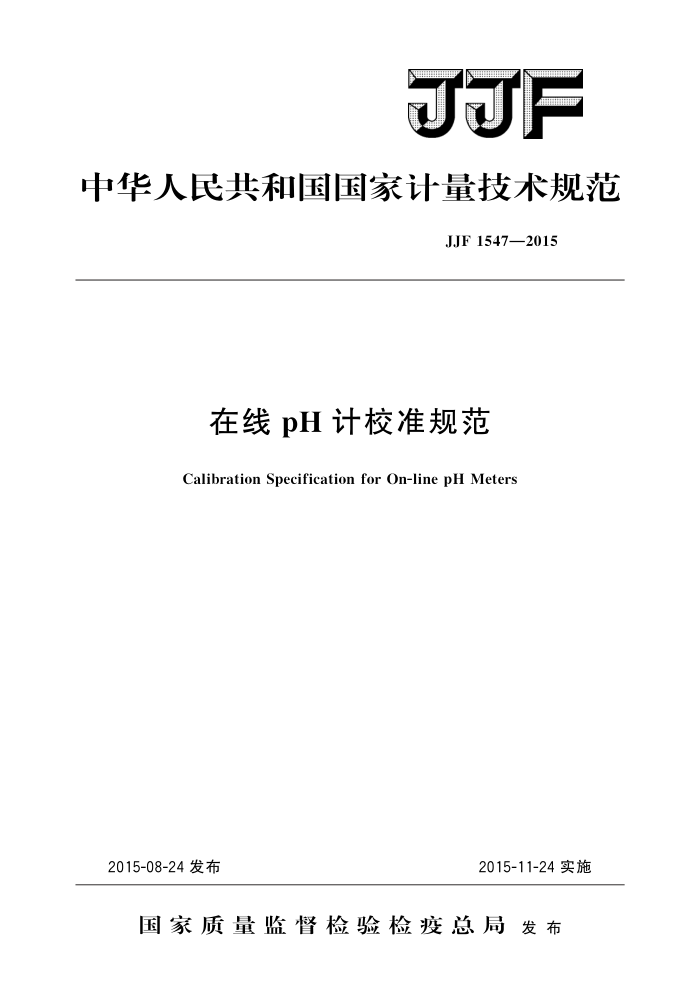

JJF
中华人民共和国国家计量技术规范
JJF1547—2015
在线 pH 计校准规范
Calibration Specification for On-line pH Meters
2015-11-24实施
2015-08-24发布
国家质量监督检验检疫总局发布 JJF1547—2015
在线pH计校准规范 Calibration Specification for
JJF 1547—2015
On-line pH Meters
归口单位：全国物理化学计量技术委员会在线理化分析仪器
分技术委员会
主要起草单位：中国计量科学研究院
中国测试技术研究院山东省计量科学研究院
参加起草单位：广西壮族自治区计量检测研究院
国电科学技术研究院江苏方天电力技术有限公司
本规范委托全国物理化学计量技术委员会在线理化分析仪器分技术委
员会负责解释 JJF1547—2015
本规范主要起草人：
修宏宇（中国计量科学研究院）袁 礼（中国测试技术研究院）郭波 （山东省计量科学研究院）
参加起草人：
冯少波 （广西壮族自治区计量检测研究院）郑辉（国电科学技术研究院）胡国章（江苏方天电力技术有限公司） JJF1547—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (6) (7) (10) (14)
范围· 2 引用文件… 3术语 3.1液接界电势 3.2流动电势· 4
1
概述·· 计量特性· 校准条件
5 6
6.1环境条件。 6.2 标准溶液和电极系统的温度恒定性 6.3 测量标准及其他设备 7 校准项目和校准方法· 7.1电极检查 7. 2 电计pH示值误差.· 7. 3 电计电压示值误差. 7. 4 输人电流. 7. 5 输人阻抗引起的pH示值误差 7. 6 温度补偿器引起的pH示值误差 7. 7 温度示值误差· 7. 8 仪器pH示值误差及示值重复性 7. 9 仪器pH示值稳定性 8 校准结果表达
复校时间间隔· 附录A仪器示值误差的不确定度评定附录 B 校准原始记录格式（参考）附录 C 校准证书（内页）格式（参考）
9
1 JJF1547—2015
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》的要求进行编写 ASTMD5128一2009在线测量低电导率水pH值的标准试验方法（StandardTest MethodforOn-LinepHMeasurementofWaterofLowConductivity）以水的电导率 100μS·cm-1为界，将在线pH计分为监测常态水pH值和低电导率水pH值两种。被测溶液的电导率值不同，在线pH计的校准方法有可能不同。本规范不适用于监测低电导率水pH值的在线pH计。
本规范为首次发布。
I JJF1547—2015
在线pH计校准规范
1范围
本规范适用于采用电极法测量电导率大于100uS·cm-1水质pH值的在线pH计的校准。
2 引用文件
本规范引用了下列文件： ASTMD5128一2009在线测量低电导率水pH值的标准试验方法（StandardTest
Methodfor On-LinepHMeasurementof Water of LowConductivity)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1液接界电势liquidjunctionpotential
两种不同的电解质溶液相接触时，在液体接界的区域，离子会从浓度高的一侧向浓度较低的一侧扩散。溶液中各种正负离子的扩散系数不同，扩散速率也不同，从而在界面两侧产生的电势差。 3.2流动电势streamingpotential
当电解质溶液在一个带电荷的绝缘表面流动时，表面的双电层自由带电荷粒子将沿
着溶液流动方向运动。这些带电荷粒子的运动导致下游积累电荷，从而在上下游之间产生的电势差。
4概述
在线pH计（以下简称仪器）广泛用于野外操作、生产现场及工艺条件下连续监测水质pH值，通常由pH电计系统（二次仪表系统）和pH电极系统（传感器系统）两部分组成。图1为其结构简图。仪器的电极系统有两种基本设计：一种是浸入式，用于测量反应池、反应罐内等处静止水质的PH测量：另一种为流通式，用于管道中流动水质的pH测量。测量流动水质的在线pH计，电极系统应当接地，并采用不锈钢流通池，以降低流动电势的影响。
1 JJF1547—2015
pH电计系统
2 3
屏蔽线 (不大于3m)
2
pH电极系统
图1在线pH计结构简图 1一pH；2一参比；3一温度；4一接地
5 计量特性
仪器分为0.1级和0.01级，其计量特性列于表1。
表1 仪器的计量特性
仪器级别
计量性能
0.1级 0. 1 不超过士0.1 不超过士1%FS 不超过1×10-11A 不超过士0.03 不超过士0.05 不超过士0.5℃ 不超过士0.1 不超过0.05 不超过士0.2
0.01级 0.01 不超过士0.02 不超过士0.1%FS 不超过1×10-12A 不超过士0.01 不超过士0.01 不超过士0.5℃ 不超过士0.03
pH最小显示值电计pH示值误差电计电压示值误差
输人电流
输人阻抗引起的pH示值误差温度补偿器引起的pH示值误差
温度示值误差仪器pH示值误差仪器pH示值重复性仪器pH示值稳定性
不超过0.02 不超过士0.05
注：以上指标不是用于合格性判别，仅供参考
6 校准条件 6.1 环境条件
校准时环境条件列于表2。
表22 校准时环境条件
温度 ℃ 23±15 23±10
湿度 %RH ≤85 ≤85
仪器级别
干扰因素
0. 1 0. 01
附近无强的机械振动和电磁干扰
2
