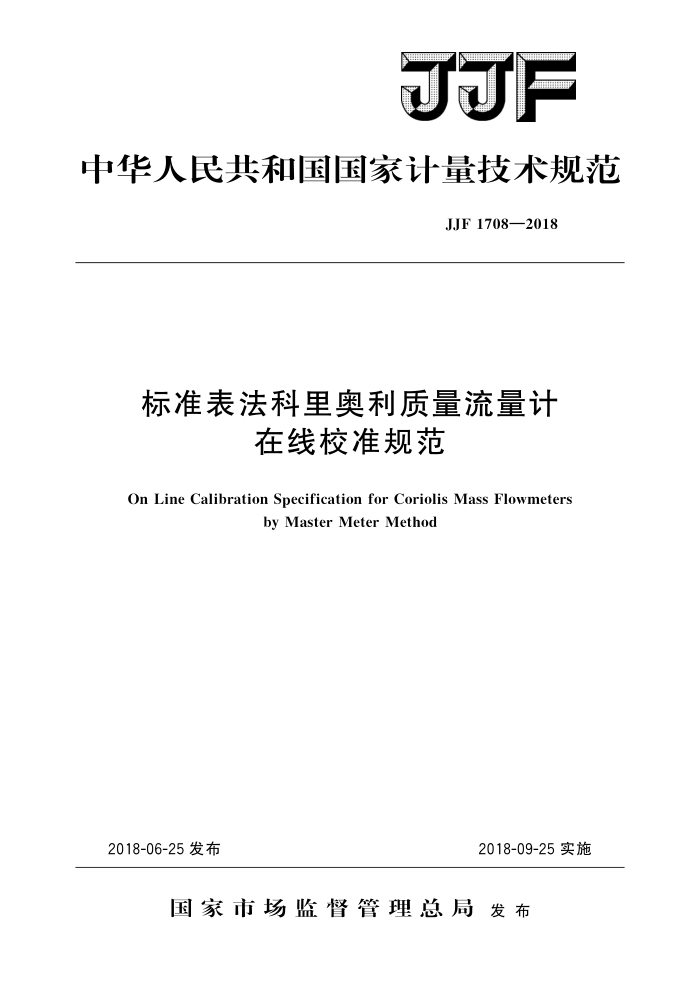

JJF
中华人民共和国国家计量技术规范
JJF1708—2018
标准表法科里奥利质量流量计
在线校准规范
On Line Calibration Specification for Coriolis Mass Flowmeters
by Master Meter Method
2018-09-25实施
2018-06-25发布
国家市场监督管理总局发布 JJF1708—2018
标准表法科里奥利质量流量计
在线校准规范
JJF 1708—2018
On Line Calibration Specification for Coriolis Mass
FlowmetersbyMasterMeterMethod
归口单位：全国流量计量技术委员会液体流量分技术委员会主要起草单位：国家水表产品质量监督检验中心（宁波）
中国石化镇海炼化分公司
参加起草单位：重庆市计量质量检测研究院
南京天梯自动化设备股份有限公司成都安迪生测量有限公司
本规范委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJF1708—2018
本规范主要起草人：
汤思孟「国家水表产品质量监督检验中心（宁波）陈磊 (中国石化镇海炼化分公司) 孙梦翔国家水表产品质量监督检验中心（宁波）
参加起草人：
李霞 (重庆市计量质量检测研究院) 汪海勇（中国石化镇海炼化分公司）汤平（南京天梯自动化设备股份有限公司）钟骁 (成都安迪生测量有限公司) JJF1708—2018
目 录
引言 1
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (6) (6) (7) (8) (9) (11)
范围· 2 引用文件· 3 术语和定义.· 3.1在线校准 3.2科里奥利质量流量计在线校准装置 3.3 零点稳定度： 3.4流量校准系数 3.5压力补偿· 4
概述·· 4. 1 科里奥利质量流量计： 4.2流量计在线校准装置的组成和特点 5计量特性
示值误差. 5. 2 重复性· 6校准条件. 6.1 环境条件 6.2标准流量计及配套设备 7校准项目和校准方法· 7.1校准项目 7. 2 校准方法· 8示值误差及重复性计算： 8.1示值误差 8.2 重复性· 9 校准结果 10复校时间间隔附录A校准记录参考格式附录B 校准证书（内页）参考格式附录 C 在线装置工作原理及使用方法附录D标准表法科里奥利质量流量计在线校准不确定度评定实例
5. 1
I JJF1708—2018
引言
使用中的科里奥利质量流量计拆卸送检重新安装后，容易出现计量失准等问题，在线校准是目前解决该类流量计量值溯源较为合适的方法，本规范所采用的标准表法是其中之一。
本规范根据我国科里奥利质量流量计的使用和在线校准现状，参照JJG643一2003 《标准表法流量标准装置》，结合JJG1038一2008《科里奥利质量流量计》检定规程进行制定，主要技术指标的确定也参照执行。
除在本规范中专门定义的术语外，JJF1001一2011《通用计量术语及定义》和 JJF1004一2004《流量计量名词术语及定义》均适用于本规范。
根据JJF1071一2010《国家计量校准规范编写规则》的5.9，本规范将示值误差及重复性列为计量特性并作为计量校准的主要工作。
本规范参考了JJG643一2003《标准表法流量标准装置》对测量标准计量性能的要求及JJG1038一2008《科里奥利质量流量计》对检定环境条件的要求，
本规范为首次发布。
I JJF1708—2018
标准表法科里奥利质量流量计
在线校准规范
1范围
本规范适用于在封闭管道中测量满管液体介质的DN50～DN300科里奥利质量流量
计的在线校准。
2引用文件
本规范引用了下列文件： JJG643一2003标准表法流量标准装置 JJG1038一2008科里奥利质量流量计 JJF1001一2011通用计量术语及定义 JJF1004一2004流量计量名词术语及定义 GB/T20728一2006封闭管道中流体流量的测量科里奥利流量计的选型、安装
和使用指南
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义 3.1在线校准onlinecalibration
确定实际工作条件下流量计所指示的量值与对应的由标准所复现的量值之间关系的一组操作。 3.2科里奥利质量流量计在线校准装置onlinecalibrationdeviceofCoriolisMassFlowme ters
能对科里奥利质量流量计进行在线校准、可提供准确流量值且可移动的测量系统。
3.3零点稳定度zerostability
在零点调整之后，当流量计内介质静止时，流量计的瞬时质量流量示值随时间或环境条件变化而变化的程度，用瞬时流量的绝对值表示， 3.4流量校准系数flowcalibrationfactor
与质量流量测量有关，为了减少系统误差而设定的修正系数。 3.5压力补偿pressurecompensation
修正工作介质压力对科里奥利质量流量计测量结果产生的影响。 注：当标准器及被校质量流量计在实验室的检定压力与在线校准压力不一致时，应根据厂家提
供的压力修正系数进行压力补偿。
4概述
4.1科里奥利质量流量计
I JJF1708—2018
4.1.1工作原理
利用流体在振动管内流动时产生的科里奥利力，以直接或间接的方法测量科里奥利力而得到流体质量流量。振动管有多种形式，图1为U型振动管的工作原理图。
介质流出
介质流入
科里奥利力2
振动管
驱动力
科里奥利力1 图1U型振动管的工作原理图
4.1.2组成
科里奥利质量流量计（以下简称流量计）由传感器和变送器组成。传感器主要由振动管、驱动部件等组成，而变送器主要由测量和输出单元等组成。 4.1.3用途
流量计主要用于测量流体的质量流量，广泛应用于石油、化工、冶金、食品、制药等行业及领域中。 4.1.4输出信号
流量计输出信号有脉冲/频率、直流电流等。 4.2流量计在线校准装置的组成和特点
流量计在线校准装置（以下简称在线装置），主要由标准质量流量计（以下简称标
准流量计）、配套设备、信号处理与控制系统及试验管路等组成
在线装置具有结构紧凑、易于移动，不受管道介质特性限制，适合现场使用等特点。
在线装置的工作原理及使用方法见附录C。
5计量特性 5.1示值误差
流量计示值误差通常用相对误差表示，示值最大允许误差见表1。
表1流量计最大允许误差 0.25
1. 5 ±1. 5
1. 0 ±1. 0
准确度等级最大允许误差/% ±0. 2 2
0. 2
0.3 ±0.3
0. 5 ±0. 5
±0.25 JJF1708—2018
5.2重复性
流量计重复性不得超过相应准确度等级规定的最大允许误差绝对值的1/2。 注：以上指标不是用于合格判据，仅供参考，
6校准条件 6.1环境条件 6.1.1环境条件一般应满足：
环境温度：（0～45）℃；相对湿度：35%~95%；大气压力：（86～106）kPa。
6.1.2工作介质应是充满封闭管道中的单相稳定液体，且密度相对稳定。 6.1.3在防爆区域开展在线校准工作时，所有设备设施及工具应符合相关安全防爆要求。 6.1.4电源满足现场工况要求。 6.1.5场地满足安全操作要求。 6.1.6在工作压力下在线装置各部件连接处应无泄漏。 6.1.7 外界磁场对在线装置和被校流量计的影响可忽略。 6.1.8振动和噪声对在线装置和被校流量计的影响可忽略 6.1.9在线装置与被校流量计出口处应保持足够的背压，避免使介质出现空化的工况测量条件。 6.2标准流量计及配套设备 6.2.1标准流量计
标准流量计流量范围应与被校流量计的流量范围相适应，其测量结果的扩展不确定度应优于被校流量计最大允许误差绝对值的1/2。标准流量计应有有效的检定/校准证书。 6.2.2配套设备 6.2.2.1压力变送器
准确度等级应不低于0.5级，否则，在线装置合成标准不确定度应考虑压力测量所引起的不确定度。压力变送器应有有效的检定/校准证书， 6.2.3信号处理与控制系统
控制设备应有良好的可操作性。数据采集、信号处理、数据处理及通讯所引起的流量测量不确定度应不超过在线装置扩展不确定度的1/5。否则：装置合成标准不确定度应考虑数据采集、信号处理、数据处理及通讯所引起的不确定度。
7# 校准项目和校准方法
7.1校准项目
示值误差/重复性的校准。
7.2校准方法
