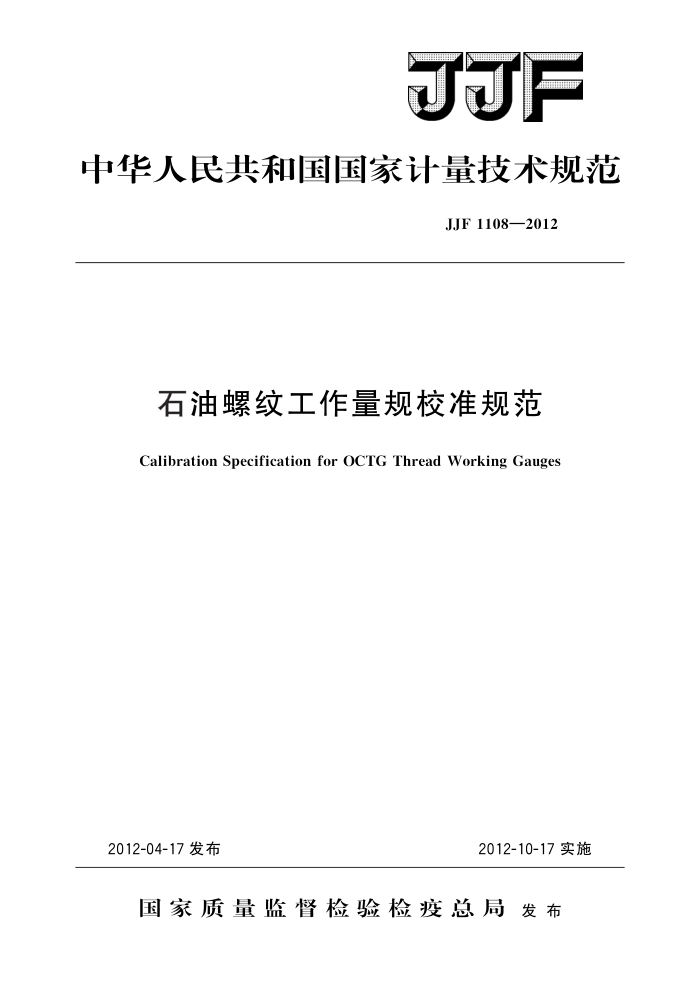

JJF
中华人民共和国国家计量技术规范
JJF1108—2012
石油螺纹工作量规校准规范
Calibration Specification for OCTG Thread Working Gauges
2012-04-17 发布
2012-10-17实施
国家质量监督检验检疫总局发布 JJF1108—2012
石油螺纹工作量规校准规范
JJF 1108—2012 代替JJF1108—2003
Calibration Specification for OCTG Thread Working Gauges
归口单位：全国几何量长度计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：中国石油集团石油管工程技术研究院
宝鸡市宝石石油量规检测中心
成都成量工具集团有限公司
上海宝山钢铁集团公司钢管厂
宝鸡石油机械有限责任公司
本规范委托全国几何量长度计量技术委员会负责解释 JJF1108—2012
本规范主要起草人：
裴丽梅（中国计量科学研究院）王为农（中国计量科学研究院）
参加起草人：
卫尊义（中国石油集团石油管工程技术研究院）
段旭峰（宝鸡市宝石石油量规检测中心）王莺（成都成量工具集团有限公司）元 麟（上海宝山钢铁集团公司钢管厂）肖俊仓 （宝鸡石油机械有限责任公司） JJF1108—2012
目
录
引言 1 范围· 2 引用文件. 3术语.. 3.1截顶
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (5) (15) (15) (16) (21) (27)
概述· 5 计量特性· 5.1旋转台肩式连接螺纹工作量规计量特性 5.2 圆螺纹套管、油管和管线管螺纹工作量规计量特性： 5.3 偏梯形螺纹套管螺纹工作量规计量特性. 6校准条件.. 6.1测量设备 6.2校准环境· 7校准项目和校准方法· 7.1一般性检查· 7. 2 旋转台肩式连接螺纹工作量规的校准项目 7.3 圆螺纹套管、油管、管线管螺纹工作量规的校准项目· 7.4 偏梯形螺纹套管螺纹工作量规的校准项目 7.5校准方法 8 校准结果处理
4
复校时间间隔· 附录A 旋转台肩式连接螺纹工作量规的计量要求附录 B 圆螺纹套管、油管、管线管螺纹工作量规的计量要求附录 C 偏梯形螺纹套管螺纹工作量规的计量要求附录 D 圆螺纹套管、偏梯形螺纹套管、油管、管线管螺纹工作量规旋紧扭矩推
9
...
荐值
(31) (32) (33) (35)
附录E 螺距数据处理实例附录F 石油螺纹量规紧密距量值传递图附录G石油螺纹工作量规测量不确定度评定示例
I JJF1108—2012
引言
本规范参照下列标准起草： GB/T22512.2一2008石油天然气工业旋转钻井设备第2部分：旋转台肩式
螺纹连接的加工与测量
APISPEC5B2008年第15版套管、油管和管线管螺纹的加工、测量和检验规范 (Specification for Threading, Gauging, and Thread inspection of Casing Tubing, and Line Pipe Threads)
本规范为修订，代替JJF1108一2003《石油钻具接头螺纹工作量规、圆螺纹套管工作量规和油管螺纹工作量规校准规范》。
主要修订内容：
增加了偏梯形螺纹套管螺纹工作量规的校准。 一增加了管线管螺纹工作量规的校准。 对旋转台肩式连接螺纹工作量规大小径的参数，依据GB/T22512.2一2008标
准进行了修订。
对校准方法的表述进行了修订。校准方法主要依据坐标测量原理，给出了相应
的计算公式。
参照GB/T22512.2和APISPEC5B使用的螺纹工作量规，《计量性能要求》
移到附录A、B、C中。
II JJF1108—2012
石油螺纹工作量规校准规范
1范围
本校准规范适用于旋转台肩式连接螺纹工作量规，以及圆螺纹套管、偏梯形螺纹套管、油管、管线管螺纹工作量规的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T22512.2石油天然气工业旋转钻井设备第2部分：旋转台肩式螺纹连
接的加工与测量
APISPEC5B套管、油管和管线管螺纹的加工、测量和检验规范（Specification
for Threading, Gauging, and Thread Inspection of Casing, Tubing, and Line Pipe Threads)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
本规范相关术语见GB/T22512.2。 3.1截顶threadheighttruncated
从螺纹牙型原始三角形的顶点到螺纹牙型顶部在垂直于螺纹轴线方向的距离。
4概述
石油螺纹（OCTG）是油井管（oilcountrytubulargoods）螺纹的简称。 根据紧密距传递关系：螺纹校对量规用于确定螺纹工作量规的互换紧密距值，：螺纹
工作量规直接用于检查产品螺纹。螺纹工作量规包括螺纹工作塞规和螺纹工作环规。螺纹工作塞规检查产品内螺纹，螺纹工作环规检查产品外螺纹。
根据产品螺纹的形式，采用不同的螺纹工作量规：旋转台肩式连接螺纹优先选用的螺纹量规按其型式可分为数字型（NC）、正规型
（REG）、贯眼型（FH）和内平型（IF）。按旋向分为右旋和左旋。
套管螺纹量规按螺纹的型式分为圆螺纹套管螺纹量规（CSG）和偏梯形螺纹套管螺纹量规（BCSG）。
油管螺纹量规按结构形式分为不加厚油管螺纹量规（TBG）和外加厚螺纹量规 (UPTBG)。
管线管螺纹量规标记为：LP。
1 JJF1108—2012
5计量特性
依据GB/T22512.2和APISPEC5B使用的螺纹工作量规，其计量特性应符合附录A、附录B、附录C的计量性能要求 5.1旋转台肩式连接螺纹工作量规计量特性
旋转台肩式连接螺纹工作量规的计量特性见表1。
表1旋转台肩式连接螺纹工作量规计量特性
塞规基面螺纹中径
环 规
螺距中径圆锥锥度
螺距中径圆锥锥度牙侧角长度LR
牙侧角长度Lp 截顶
截顶
配对紧密距S
互换紧密距S1
互换紧密距S2
具体计量要求见附录A。 5.2 圆螺纹套管、油管和管线管螺纹工作量规计量特性
圆螺纹套管、油管和管线管螺纹工作量规计量特性见表2。
表2圆螺纹套管、油管和管线管螺纹工作量规计量特性塞规
环 规
基面螺纹中径
螺距中径圆锥锥度牙侧角长度L
螺距中径圆锥锥度牙侧角长度L-S
截顶互换紧密距P
截顶互换紧密距S
具体计量要求见附录B。 5.3 偏梯形螺纹套管螺纹工作量规计量特性
偏梯形螺纹套管螺纹工作量规计量特性见表3。
2 JJF1108—2012
表3偏梯形螺纹套管螺纹工作量规计量特性
塞 规小端大径螺距锥度牙侧角牙型高度齿厚齿槽宽长度L 互换紧密距S1
环 规
螺距锥度牙侧角牙型高度齿厚齿槽宽长度L.-S 互换紧密距Pi
具体计量要求见附录C。
6校准条件
6.1 测量设备
螺纹工作量规计量特性的校准可以选用具有相应功能和准确度的各种仪器，其测量
结果的不确定度应满足：小于最大允许误差绝对值的25%或小于0.0025mm。 6.2校准环境 6.2.1环境温度
旋转台肩式连接螺纹工作量规校准的环境温度为（20士1）℃。 新制的圆螺纹套管、偏梯形螺纹套管、油管、管线管螺纹工作量规的环境温度为
(20±1)℃。
周期校准的圆螺纹套管、偏梯形螺纹套管、油管、管线管螺纹工作量规的环境温度为（20±2)℃。 6.2.2环境湿度
校准环境相对湿度：≤65%。
7 校准项目和校准方法
7.1一般性检查
校准前，被校塞规和环规应清洗干净后放置于室内平板上进行等温处理。 被校量规不应有影响螺纹连续性的明显缺陷被校量规的表面粗糙度和主要结构尺寸，旋转台肩式连接螺纹工作量规应符合
GB/T22512.2的要求，圆螺纹套管、油管、偏梯形螺纹套管、管线管螺纹工作量规应符合APISPEC5B的要求。
具体要求见附录A、附录B、附录C。 7.2旋转台肩式连接螺纹工作量规的校准项目
旋转台肩式连接螺纹工作量规的校准项目见表4。
3
