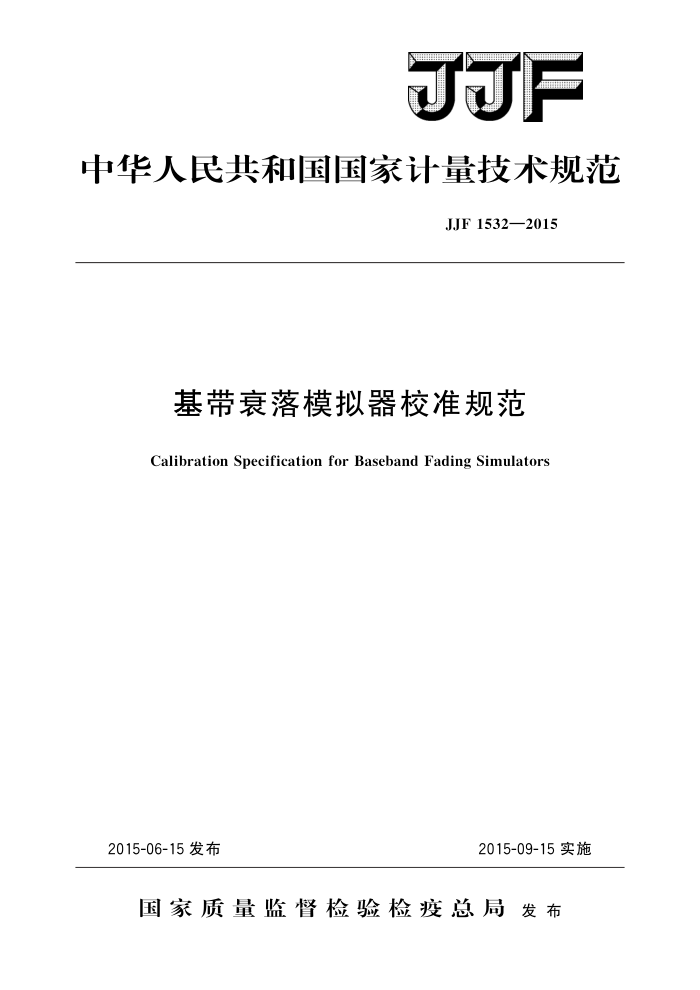

F
中华人民共和国国家计量技术规范
JJF1532—2015
基带衰落模拟器校准规范
Calibration Specification for Baseband Fading Simulators
2015-09-15实施
2015-06-15发布
国家质量监督检验检疫总局发布 JJF1532—2015
基带衰落模拟器校准规范
JJF 1532—2015
Calibration Specification for
Baseband Fading Simulators
归口单位：全国无线电计量技术委员会起草单位：工业和信息化部通信计量中心
本规范委托全国无线电计量技术委员会负责解释 JJF1532—2015
本规范主要起草人：
郭隆庆（工业和信息化部通信计量中心）孙景禄（工业和信息化部通信计量中心）
参加起草人：
再志强 （工业和信息化部通信计量中心） JJF1532—2015
目 录
(ⅢI) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (6) (6) (7) (7) (8) (9) (10) (14) (17) (29)
引言 1 范围
引用文件. 3 概述. 4 计量特性： 4.1 参考晶体振荡器。 4.2 路径损耗. 4.3 多普勒频移· 4. 4 频率响应· 4. 5 直流偏置电压· 4.6 频谱纯度· 4.7 路径时延. 4.8 I/Q不平衡 4. 9 输人输出端口电压· 5 校准条件。 5.1环境条件.…. 5.2校准用设备， 6 校准项目和校准方法 6.1 外观及工作正常性检查.· 6.2 参考晶体振荡器频率准确度. 6.3 路径损耗.. 6.4 多普勒频移。 6.5 频率响应· 6.6 直流偏置电压 6.7 频谱纯度· 6.8 路径时延 6.9 I/Q不平衡 6.10 信道通路直通功能检查 6.11 衰落模拟功能检查
2
.
+
校准结果表达复校时间间隔
9
附录A 校准记录表格附录 B 校准证书内页格式附录 C 不确定度评定实例附录 D 典型无线衰落模型理论示意图
.
I JJF1532—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范针对基带衰落模拟器的校准方法，分别从参考晶体振荡器频率准确度、路径
损耗、多普勒频移、频率响应、直流偏置电压、频谱纯度、路径时延、I/Q不平衡、信道通路直通、功能检查的方面进行了规定，并在附录中给出了校准项目的测量不确定度评定示例
本规范为首次发布。
II JJF1532—2015
基带衰落模拟器校准规范
1范围
本规范适用于新制造、使用中和修理后的基带衰落模拟器的校准。
2 引用文件
本规范引用下列文件： JJF1286一2011无线信道模拟器校准规范注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规范。
3概述
基带衰落模拟器对输入信号进行抽样，利用数字信号处理算法对抽样数字序列进行处理，然后将处理后的数字序列经过数模转换、滤波等环节输出，能够完全参数化地实时仿真建立信号传播环境模型，模拟多普勒频移、瑞利衰落、莱斯衰落等信号传播特征，具备GSM、CDMA、WLAN等无线通信标准的信道模拟能力，主要用于无线通信设备和产品的研发、制造和评估。
4计量特性
4.1参考晶体振荡器
频率：10MHz 准确度：1×10-6
4.2路径损耗
路径损耗范围：0dB～50dB 最大允许误差：士0.3dB
4.3多普勒频移
多普勒频移范围：0.1Hz～1600Hz 最大允许误差：土1%
4.4频率响应
频率范围：5Hz～160MHz 频率响应：一0.6dB～十0.1dB
4.5直流偏置电压
直流电压范围：一2V~2V 最大允许误差：土2mV
4.6频谱纯度：<一60dBc
I JJF1532—2015
4.7路径时延
路径时延范围：0us～1600us 最大允许误差：士5ns
4.8I/Q不平衡
I/Q时延不平衡：士2ns I/Q幅度不平衡：士0.25dB I/Q相位不平衡：士0.8°
4.9输人输出端口电压
输入电压范围：≤0.5V 输出电压范围：0.02V～2V 注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件 5.1.1环境温度：23℃士5℃。 5.1.2相对湿度：20%~80%。 5.1.3电源要求：（220士11）V、（50士1）Hz。 5.1.4 周围无影响仪器正常工作的电磁干扰和机械振动。 5.2校准用设备 5.2.1信号发生器
频率范围：5Hz～160MHz 输出功率电平范围：一60dBm～十10dBm 功率电平最大允许误差：土1.0dB
5.2.2频率计数器
频率范围：5Hz～160MHz 准确度：1×10-7
5.2.3电压表
直流电压测量范围：-3V~3V 最大允许误差：士0.02%
5.2.4频谱分析仪
频率范围：5Hz～480MHz 电平测量范围：一100dBm~十10dBm 线性度最大允许误差：土0.1dB 分辨力带宽：10Hz～100kHz
5.2.5网络分析仪
频率范围：5Hz160MHz 幅度测量范围：10dB～一30dB 相位测量范围：-180°～十180
2 JJF1532—2015
幅度测量最大允许误差：土0.08dB 相位测量最大允许误差：土0.2°
校准项目和校准方法
6
校准项目一览表见表1。
表1 校准项目表
序号 1 2 参考晶体振荡器频率准确度 3 路径损耗
项目名称
外观及工作正常性检查
多普勒频移
4 5 频率响应
直流偏置电压频谱纯度
6 7 8 路径时延 9 I/Q不平衡 10
信道通路直通功能检查衰落模拟功能检查
11
6.1 外观及工作正常性检查 6.1.1 基带衰落模拟器应有说明书及全部配套附件。 6.1.2基带衰落模拟器各开关、旋钮、按键等应安装牢固，调节正常。仪表不应有影响电气性能的机械损伤。 6.1.3接通电源后，基带衰落模拟器应能正常工作，指示器显示正常，各功能按钮切换正常。 6.1.4进行以下校准时，基带衰落模拟器及校准用设备应按规定时间预热 6.2参考晶体振荡器频率准确度 6.2.1 仪表连接如图1所示。
参考输出
射频输入
额率计数器
基带衰落模拟器
图1参考晶体振荡器频率准确度
6.2.2将基带衰落模拟器参考输出连接频率计数器的输人端，由频率计数器读出参考频率的实际值f。并记录于附录A表A.1。
3
