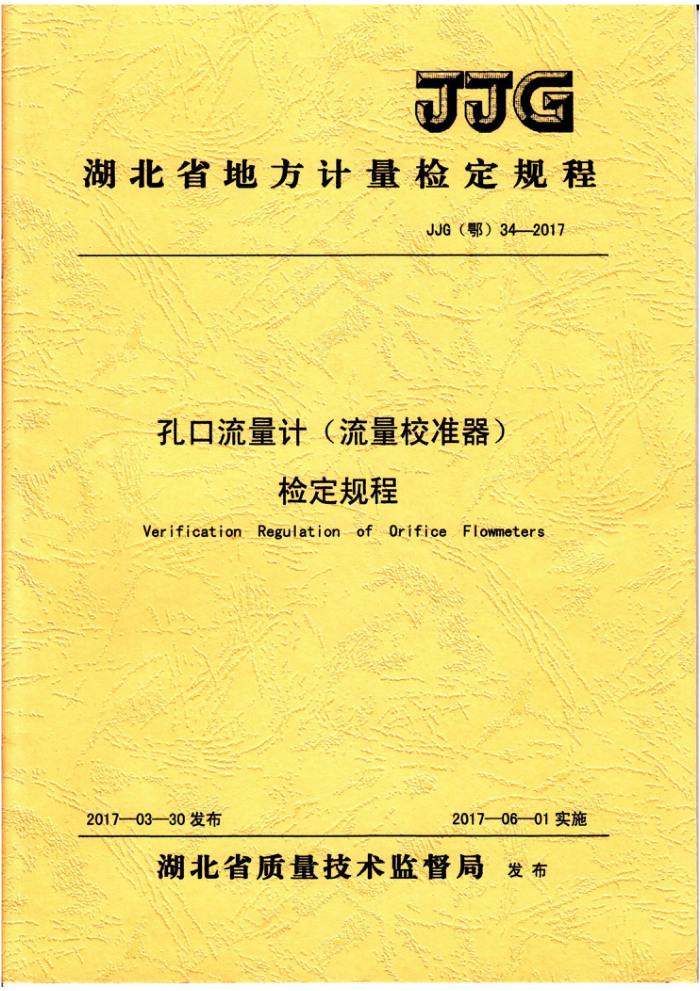

JJG
湖北省地方计量检定规程
JJG（鄂）342017
孔口流量计（流量校准器）
检定规程
Verification Regulation -of Orifice Flowmeters
2017—03—30发布
2017—06—-01实施
湖北省质量技术监督局 发布 JJG（鄂）34-2017
孔口流量计（流量校准器）
检定规程
JJG（鄂）34-2017
Verification Regulation of
MM
Orifice Flowmeters
归口单位：湖北省质量技术监督局
主要起草单位：湖北省计量测试技术研究院参加起草单位：武汉市计量测试检定（研究）所
武汉市天虹仪表有限责任公司
本规程由起草单位负责解释 JJG（鄂）34-2017
本规程主要起草人：
桑晓鸣（湖北省计量测试技术研究院）尹彦臻（湖北省计量测试技术研究院）
参加起草人：
檀臻（武汉市计量测试检定（研究）所）李虹杰（武汉市天虹仪表有限责任公司）范新峰（武汉市天虹仪表有限责任公司） JJG（鄂）34-2017
目录
(HI) .. (1) (1) .. (.) . (1) ... (1) ..(2) . (2)
引言
范围. 引用文件术语和计量单位
1
2
3
3. 1 术语. 3. 2 计量单位. 4 概述， 5 计量性能要求， 5. 1 准确度等级 5. 2 最大允许误差， 5. 3 重复性 6 通用技术要求. 6. 1 随机文件.. 6. 2 外观与功能 7 计量器具控制... 7. 1 检定条件 7. 2 检定项目.. 7. 3 检定方法. 7. 4 检定程序 7. 5 检定结果的处理 7. 6 检定周期. 附录A 检定证书/检定结果通知书内页格式. 附录B 孔口流量计检定原始记录
(2) ... (2) (3) .. (.3) .. (3) ..(3) . (4) .. (4) . (5) .. (5)
(6) .. （.8) (9) (10) (11) JJG（鄂）34-2017
引言
本规程按照JF1002-2010《国家计量检定规程编写规则》，依据JJF1004-2004 《流量计量名词术语及定义》、JJG640-1994《差压流量计检定规程》、HJ/T 368-2007《标定总悬浮颗粒物采样器用的孔口流量计技术要求及检测方法》、HJ/T 374-2007《总悬浮颗粒物采样器技术要求及检测方法》、ISO5167.2:2003 Measurement of fluid flow by means of pressure differential devices inserted in circularcross-sectionconduitsrunningfull—Part2:Orificeplates（用安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板）、ANSVAPI2530/ACA Report No.3 /Part 3/Section 3-Concentrtc， Square-Edged Orifice Meters/Chapter 14NaturalGasFluidsMeasurement（天然气流体计量—同心直角边孔板流量计），1992edition、国际法制计量组织（OIML）的国际建议R137-1&2：212《气体流量计》（Gasmeters），结合我国孔口流量计的技术水平及行业现状进行制定。
1 JJG（鄂）34-2017
孔口流量计（流量校准器）检定规程
1范围
本规程适用于孔口流量计的首次检定、后续检定和使用中检查。其它名称不同但原理、结构类似的流量计也可使用此规程进行检定。
2引用文件
下列文件所包含的条文通过引用构成本规程的条文。 JJG640-1994差压流量计检定规程 HJ/T374-2007总悬浮颗粒物采样器技术要求及检测方法 HJ/T368-2007标定总悬浮颗粒物采样器用的孔口流量计技术要求及检测方法
3术语和计量单位
3.1术语
本规程除引用JJF1004-2004的术语定义外，还使用下列术语。 3.1.1参比条件referenceconditions
为确保测量结果能相互比对而规定的一组温度、湿度、气压值或范围。 3.1.2非参比条件non-referenceconditions
除了参比条件以外的，流量计能保持在规定最大允许误差范围内而规定的一组温度、湿度、气压值或范围，即为流量计的正常工作条件。 3.1.3差压differentialpressure
气体通过孔口前后的压力差值。 3.1.4孔口流量计OrificeFlowmeters（flowcalibrator）
孔口流量计又称流量校准器，分为小、中和大流量校准器等，主要用于检测环境空气中颗粒物采样器和气溶胶采样器。 3.1.5孔口流量计系数meterfactor
对孔口流量计进行实流检定，并按结果对孔口流量计示值进行修正的系数。
3.2 计量单位
1 JJG（鄂）34-2017
体积单位：升，符号L（或1)；立方米，符号m3。 流量单位：升每分钟，符号L/min；立方米每分钟，符号m3/min。 压力单位：帕（斯卡）、千帕或兆帕，符号Pa，kPa或MPa。 温度单位：摄氏度，符号℃。 时间单位：小时，符号h；分钟，符号min；秒，符号s。
概述
4
孔口流量计（以下简称流量计）是一种置于管道末端测量流体流过时瞬时流量的流量仪表。当流体流经流量计时，孔口下游的压力产生变化，孔口前后形成差压。测量孔口前后差压值、流体密度，根据公式（1）计算出瞬时流量。
Q=K R
24P p
(1)
4
式中： Qv
瞬时体积流量，m3/h；流量系数；管道直径，mm；孔口前后差压值，Pa；流体密度，kg/m3。
K- R- AP- p
公式（1）可记为以下形式：
Qv=K) V2元R2
4/p XVAP
(2)
令：a=2，则公式（1）可记为：Q,=ax/。孔口流量计常见的瞬
4/P
时流量拟合方式有两种形式：O=aVP和Q.=αyAP+b。瞬时流量同压差的开方
值呈一次线性关系，a和b为流量计的流量计系数，用于流量计示值修正。
5 计量性能要求
5.1 准确度等级
在规定的流量范围内，流量计的准确度等级及对应的工况瞬时流量最大允许误差一般应符合表1的规定。 5.2 最大允许误差
2 JJG（鄂）34-2017
流量计工况瞬时流量最大允许误差应符合表1的规定。
表1流量计的准确度等级及最大允许误差准确度等级
1.0级 ±1.0
1.5级 ±1.5
最大允许误差（%）
5.3 重复性
流量计重复性不得超过最大允许误差绝对值的1/3。
6 通用技术要求
6.1 随机文件
流量计应附有使用说明书，说明书上应说明技术条件和流量计的计量性能等。周期检定的流量计还应有前次检定的检定证书。 6.2外观与功能 6.2.1检定标记
流量计应具有可靠的检定保护标记或检定封印。 6.2.2流向标记
气体流量的方向已由流量计结构确定，流向箭头可省。 6.2.3铭牌标记
每台流量计孔口部分或微电脑流量校准器部分应明示下列标记： a.计量器具制造许可证号： b.制造厂的厂名或商标； c.编号和生产日期； d.型号规格； e.流量范围：L/min（或m/min）； f.准确度等级。
6.2.4新制造的流量计的外表应有良好的处理，不得有毛刺、刻痕、裂纹、锈蚀、 霉斑和涂镀层不得有起皮、剥落等现象。 6.2.5流量计配备的电子设备（微电脑）显示窗的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。读数装置上的防护玻璃应有良好的透明度，没有使读数畸变等妨碍读数的缺陷。按键应没有粘连现象。 6.2.6微电脑中应有大气压、温度、压力、工况流量（标况流量）、流量计系数
3
