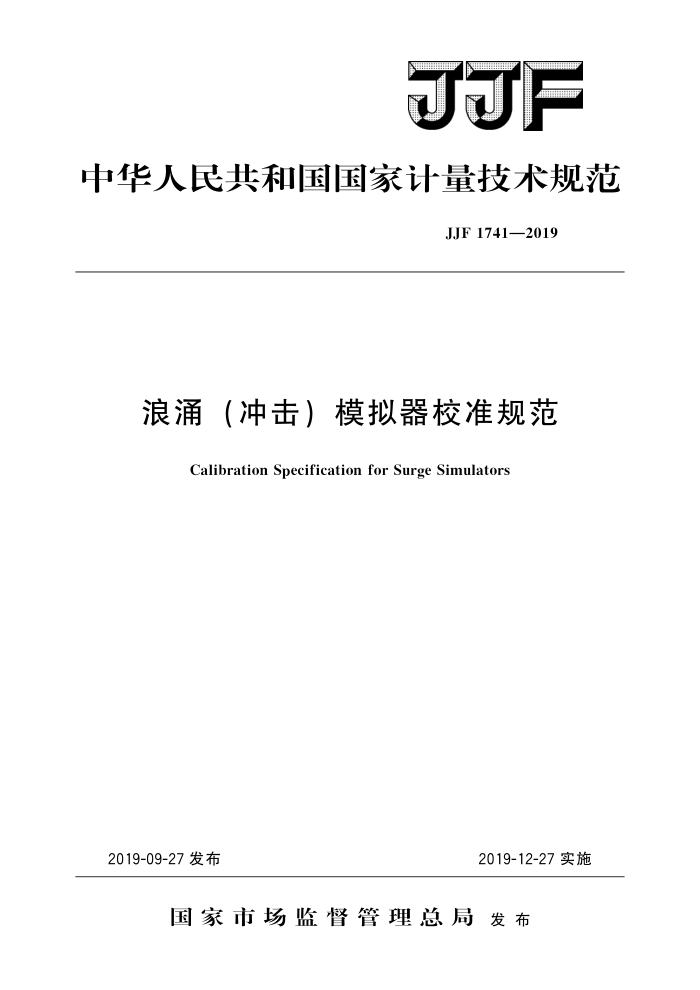

JJF
中华人民共和国国家计量技术规范
JJF 1741—2019
浪涌（冲击）模拟器校准规范
Calibration Specification for Surge Simulators
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1741—2019
浪涌（冲击）模拟器
校准规范 Calibration Specification for
JJF 1741—2019
Surge Simulators
归口单位：全国无线电计量技术委员会主要起草单位：辽宁省计量科学研究院
中国计量科学研究院
参加起草单位：广东省计量科学研究院
江苏省计量科学研究院上海市计量测试技术研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1741—2019
本规范主要起草人：
郝松 (辽宁省计量科学研究院) 黄攀 （中国计量科学研究院）林浩宇（中国计量科学研究院）
参加起草人：
唐虹（辽宁省计量科学研究院) 刘文刚（广东省计量科学研究院）赵品彰（江苏省计量科学研究院）施 滨（上海市计量测试技术研究院） JJF1741—2019
目 录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (4) (4) (4) (6) (7) (8) (9) (9) (9) (9) (10) (11) (13) (16) (17) (18) (19) (20) (20) (21) (33) (44)
范围·. 2引用文件.· 3术语和计量单位· 3.1浪涌 (冲击) 3.2波前时间· 3.3持续时间· 3.4 残余浪涌（冲击）电压 3.5 非期望浪涌（冲击）电压 A
1
概述· 计量特性 5. 1 浪涌发生器· 5.2 浪涌发生器接电源线耦合去耦网络. 5.3浪涌发生器接非对称互联线耦合去耦网络 5.4 浪涌发生器接对称互联线耦合去耦网络. 5. 5 通信浪涌发生器.. 5.6通信浪涌发生器接耦合去耦网络· 6校准条件 6.1环境条件 6.2测量标准及其他设备： 7校准项目和校准方法 7. 1 浪涌发生器的校准· 7. 2 浪涌发生器接电源线耦合去耦网络的校准..· 7.3 浪涌发生器接非对称互联线耦合去耦网络的校准 7.4浪涌发生器接对称互联线耦合去耦网络的校准. 7. 5 通信浪涌发生器的校准 7.6通信浪涌发生器接耦合去耦网络的校准 8校准结果 9 复校时间间隔附录A原始记录格式附录B校准证书内页格式附录C主要项目校准不确定度评定示例
5
I JJF1741—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JF1059.1一2012《测量不确定度评定与表示》中的要求进行编写
本规范参考GB/T17626.5《电磁兼容 试验和测量技术 浪涌 （冲击）抗扰度试验》及IEC61000-4-5：2014《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》 中相关条款进行编写。
本规范为首次发布。
II JJF1741—2019
浪涌（冲击）模拟器校准规范
1范围
本规范适用于符合GB/T17626.5《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》及IEC61000-4-5：2014《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》中要求的浪涌（冲击）发生器及耦合去耦网络的校准，也适用于电磁兼容抗扰度综合测试系统中的浪涌（冲击）模拟器部分的校准。 2引用文件
本规范引用了下列文件： GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 IEC61000-4-5：2014电磁兼容试验和测量技术浪涌（冲击）抗扰度试验
(Electromagnetic compatibilityTesting and measurement techniquesSurge immunity test)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
GB/T17626.5中定义的及下列术语和定义适用于本规范。 3.1浪涌（冲击）surge
沿线路或电路传送的电流、电压或功率的瞬态波，其特征是先快速上升后缓慢下降。 3.2波前时间fronttime
浪涌（冲击）电压的波前时间是一个虚拟参数，定义为30%峰值和90%峰值两点
之间所对应时间间隔的1.67倍，单位为μs。
浪涌（冲击）电流的波前时间是一个虚拟参数，定义为10%峰值和90%峰值两点
之间所对应时间间隔的1.25倍，单位为μs 3.3持续时间duration
浪涌（冲击）电压的持续时间为浪涌（冲击）电压上升到50%峰值和下降到50% 峰值两点之间所对应的时间间隔，单位为uS。
浪涌（冲击）电流（差模）的持续时间是一个虚拟参数，定义为浪涌（冲击）电流上升到50%峰值和下降到50%峰值两点之间所对应时间间隔的1.18倍，单位为uS。
浪涌（冲击）电流（共模）的持续时间是一个虚拟参数，定义为浪涌（冲击）电流上升到50%峰值和下降到50%峰值两点之间所对应时间间隔的1.04倍，单位为uS。
用于非屏蔽户外对称通信线的浪涌模拟器短路电流持续时间定义为浪涌（冲击）电流上升到50%峰值和下降到50%峰值两点之间所对应时间间隔，单位为μS。
1 JJF1741—2019
3.4残余浪涌（冲击）电压residualsurgevoltage
去耦网络电源输入端测得的施加浪涌（冲击）线路与地之间的浪涌（冲击）电压，单位为V。 3.5非期望浪涌（冲击）电压unwantedsurgevoltage
耦合网络输出端测得的未施加浪涌（冲击）线路与地之间的浪涌（冲击）电压，单位为V。 4概述
浪涌（冲击）模拟器包括浪涌（冲击）发生器及耦合去耦网络。浪涌（冲击）模拟器主要用于模拟电力系统开关和雷电产生的浪涌（冲击）对电子仪器设备的干扰，考察被测试电子仪器设备的抗浪涌（冲击）的能力。浪涌（冲击）发生器（以下简称浪涌发生器）主要由高压源、充电电阻、储能电容器、阻抗匹配电阻及波形网络等组成。耦合去耦网络可分为电源线耦合去耦网络和互联线耦合去耦网络。每个耦合去耦网络由耦合网络和去耦网络两部分构成。浪涌（冲击）模拟器特性主要包括开路电压波形参数和短路电流波形参数。浪涌发生器输出端开路电压及短路电流波形示意图分别如图1和图2 所示。用于非屏蔽户外对称通信线的浪涌（冲击）模拟器（以下简称通信浪涌模拟器）包括通信浪涌发生器及耦合去耦合网络。通信浪涌开路电压和短路电流波形示意图如图 3和图4所示。
Uα归一化开路电压 1.0 0.9
0.5 0.3 0.1 0.0
持续时间：Ta=Tw=50μs(1+20%)
Tu
0~-0.3
波前时间：7r=1.67×7=1.2μs(1±30%）
图1浪涌发生器输出端开路电压波形示意图
2 JJF1741—2019
Isc ↓ 归一化短路电流 1.0 0.9
0.5 0.3 0.1 0.02
持续时间：T=1.18×Tw=20μs(1±20%)
Tw
T, 波前时间：T,=1.25×T,=8us(1±20%)
0.3
ne
图2浪涌发生器输出端短路电流波形示意图
Uoc 4 归一化开路电压 1.0 0.9
0.5 0.3 0.1 0.0
T.
持续时间：T。=T=700μs(1±20%)
工波前时间：T,=1.67×T=10us(1±30%)
图3 用于非屏蔽户外对称通信线的浪涌开路电压波形示意图 Isc←归一化短路电流 1.0 0.9
0.5
T.
0.3 0.1 0.0
持续时间：Ta=Tw=320μs(1±20%)
波前时间：T,=1.25×T,=5us(1±20%)
图4用于非屏蔽户外对称通信线的浪涌短路电流波形示意图
3
