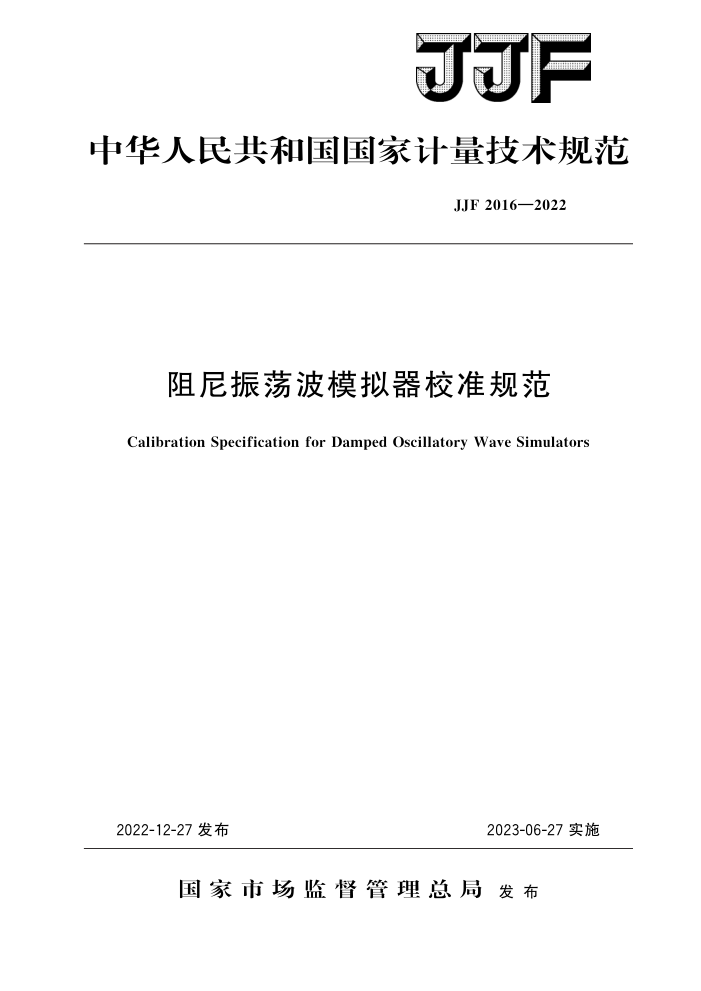

JJF
中华人民共和国国家计量技术规范
JJF 2016—2022
阻尼振荡波模拟器校准规范
Calibration Specification for Damped Oscillatory Wave Simulators
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJF2016—2022
阻尼振荡波模拟器校准规范 Calibration Specification for Damped
JJF 2016—2022
Oscillatory Wave Simulators
归口单位：全国无线电计量技术委员会
起草单位：河南省计量科学研究院
中国计量科学研究院辽宁省计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF2016—2022
本规范主要起草人：
刘文芳（河南省计量科学研究院）白冰 （中国计量科学研究院）郝松 （辽宁省计量科学研究院）
参加起草人：
陆进宇（河南省计量科学研究院）邵峰 (河南省计量科学研究院) 张盼 （河南省计量科学研究院） JJF2016—2022
目
录
引言
(Ⅱ) (1) (1 ) (1) (1) (3) (3) (3) (4) (5) (6) (6) ( 7) (7) (7) (8) (8) (9) (17) (18) (19) (35) (50) (54)
范围· 2 引用文件· 3 术语和计量单位
1
概述·· 5 计量特性： 5.1 慢速阻尼振荡波发生器. 5.2 慢速阻尼振荡波发生器接电源线耦合去耦网络 5. 3 慢速阻尼振荡波发生器接非屏蔽不对称互联线耦合去耦网络 5.4快速阻尼振荡波发生器 5.5快速阻尼振荡波发生器接电源线耦合去耦网络· 5.6 快速阻尼振荡波发生器接容性耦合夹 6校准条件 6.1环境条件.. 6.2测量标准及其他设备
4
：
+
校准项目和校准方法
7
7. 1 校准项目： 7.2校准方法
校准结果表达· 复校时间间隔·
8
9
附录A原始记录格式附录B校准证书内页格式附录 C 主要项目校准不确定度评定示例附录D传感器板尺寸及结构 JJF2016—2022
引言
JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范
本规范参考GB/T17626.18一2016《电磁兼容试验和测量技术 阻尼振荡波抗扰度试验》及IEC61000-4-18：2019《电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验》 (Electromagnetic compatibility-Testing and measurement techniques Dampedoscillatorywaveimmunitytest）中相关条款进行编写。
本规范为首次发布。
Ⅱ JJF2016—2022
阻尼振荡波模拟器校准规范
1范围
本规范适用于符合GB/T17626.18—2016及IEC61000-4-18：2019中要求的阻尼振荡波发生器及耦合去耦网络的校准，也适用于电磁兼容抗扰度综合测试系统中的阻尼振荡波发生器及耦合去耦网络的校准。
2引用文件
本规范引用了下列文件： GB/T17626.18一2016电磁兼容试验和测量技术阻尼振荡波抗扰度试验 IEC61000-4-18：2019电磁兼容试验和测量技术阻尼振荡波抗扰度试验（E
lectromagnetic compatibility-Testing and measurementtechniques Damped oscillatorywaveimmunitytest)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
下列术语和定义适用于本规范。
3.1猝发burst
数量有限且清晰可辨的脉冲序列或持续时间有限的振荡
3.2振荡频率oscillationfrequency
在初始峰值后第一和第三零点之间时间间隔的倒数。
3.3容性耦合夹capacitivecouplingclamp
在与受试线路没有任何电连接情况下，以共模形式将骚扰信号耦合到受试线路的、 具有规定尺寸和特性的一种装备。 3.410002衰减器10002opencircuitimpedance
输入阻抗为10002，输出阻抗为50Q且具有一定衰减比的双端口器件。 3.50.12衰减器0.12shortcircuitimpedance
输入阻抗为0.12，输出阻抗为502且具有一定衰减比的双端口器件。
4概述
阻尼振荡波模拟器包括阻尼振荡波发生器、耦合去耦网络及容性耦合夹。阻尼振荡波发生器包含慢速阻尼振荡波（振荡频率在100kHz和1MHz之间）信号发生器和快速阻尼振荡波（振荡频率在1MHz以上）信号发生器。慢速阻尼振荡波发生器用来模拟户外HV/MV变电站隔离开关的切换情况以及工厂的背景骚扰，快速阻尼振荡波发生器用来模拟开关设备和控制设备产生的骚扰，以及高空电磁脉冲（HEMP）产生的
1 JJF2016—2022
骚扰。耦合去耦网络可分为电源线耦合去耦网络和互联线耦合去耦网络。每个耦合去耦网络由耦合网络和去耦网络两部分构成。阻尼振荡波模拟器特性主要包括开路电压波形参数和短路电流波形参数。阻尼振荡波开路电压（短路电流）波形如图1所示，阻尼振荡波重复率波形如图2所示，阻尼振荡波猝发周期波形如图3所示。
Pk
100% 90%
Pk
10%
Pki
图1阻尼振荡波开路电压（短路电流）波形示意图
T一振荡周期；T一上升时间；Pk1一第一峰值；Pks一第五峰值；Pk10一第十峰值
720n
相邻两个振荡波形的间隔时间
图2阻尼振荡波重复率波形示意图
注：重复率为相邻两个振荡波形的间隔时间的倒数
(n
猝发持续时间
猝发周期图3阻尼振荡波猝发周期波形示意图
2 JJF2016—2022
5计量特性
5.1慢速阻尼振荡波发生器 5.1.1开路电压峰值Upkl
电压范围：（0.25～2.5）kV；最大允许误差：士10%。
5.1.2开路电压上升时间
标称值：75ns；最大允许误差：土20%。
5.1.3开路电压振荡频率
标称值：100kHz和1MHz；最大允许误差：士10%。
5.1.4重复率
标称值：100kHz时40次/s，1MHz时400次/s；最大允许误差：士10%。
5.1.5电压衰减
Upk5值应大于Upkl值的50%，且Upk1o值应小于Upk1值的50%。 5.1.6猝发持续时间
不小于2s。 5.1.7短路电流峰值
电流范围：（1.25～12.5）A；最大允许误差：土20%，
5.2慢速阻尼振荡波发生器接电源线耦合去耦网络 5.2.1开路电压峰值Upk1、短路电流峰值Ipk1、开路电压上升时间、开路电压振荡频率、电压衰减满足表1和表2要求
表1慢速阻尼振荡波发生器接电源线耦合去耦网络（线一地）计量特性发生器输出电压设定值
0.5 kV 0.5 kV
1. 0 kV 1. 0 kV ±10% 5 A ±20% 75 ns ±20%
2.0 kV 2. 0 kV
标称值最大允许误差
开路电压峰值Urkl
标称值最大允许误差
2.5 A
10 A
短路电流峰值Ipkl
标称值最大允许误差
开路电压上升时间
标称值最大允许误差
100kHz和1MHz
开路电压振荡频率
±10% 大于50%Upkl 小于50%Upkl
第五峰值电压Up 第十峰值电压Upia10
3
