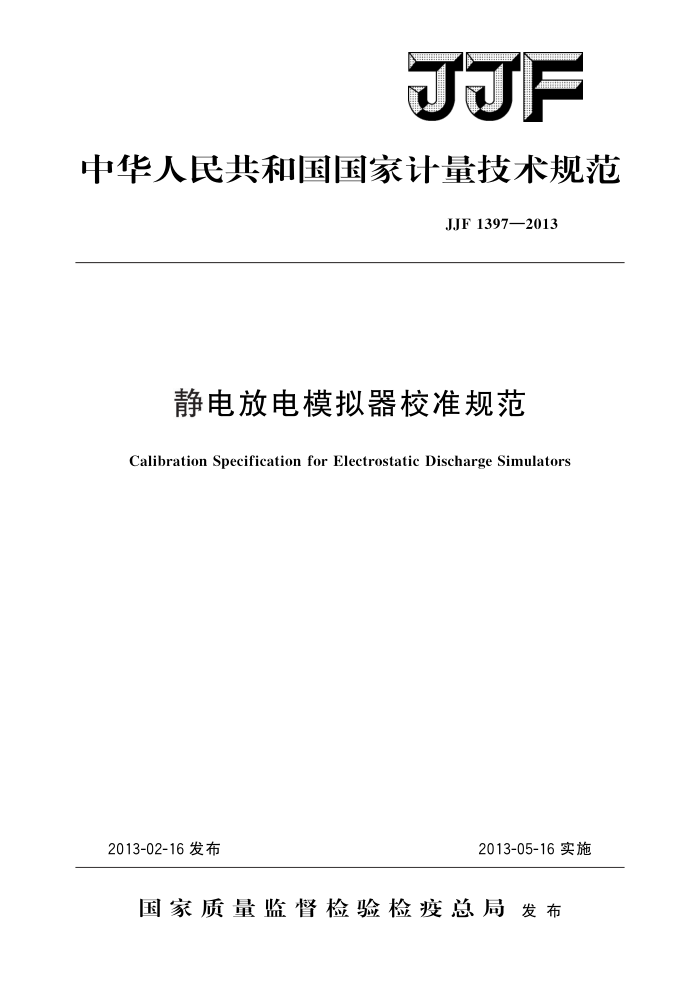

F
中华人民共和国国家计量技术规范
JJF1397—2013
静电放电模拟器校准规范
Calibration Specification for Electrostatic Discharge Simulators
2013-02-16发布
2013-05-16实施
国家质量监督检验检疫总局发布 JJF1397—2013
静电放电模拟器校准规范
JJF 1397—2013
Calibration Specification for Electrostatic Discharge Simulators
归口单位：全国无线电计量技术委员会起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1397—2013
本规范主要起草人：
黄攀 (中国计量科学研究院) 谢鸣 (中国计量科学研究院)
参加起草人：
刘柏吉（中国计量科学研究院） JJF1397—2013
目 录
引言 1 范围· 2 引用文件. 3术语... 3.1保持时间. 3.2转移阻抗·. 4概述. 4.1静电放电模拟器的用途 4.2静电放电模拟器的结构· 5计量特性· 5.1 输出电压. 5.2接触放电电流· 6校准条件. 6.1环境条件： 6.2校准用设备 7校准项目和校准方法 7.1常规检查 7.2校准方法·. 8校准结果表达· 9 复校时间间隔· 附录A 原始记录格式附录B校准证书内页格式附录C不确定度评定示例
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (6) (6) (7) (8) (10)
- JJF1397—2013
引言
本校准规范是依据GB/T17626.2《电磁兼容 试验和测量技术静电放电抗扰度试验》和IEC61000-42：2008《电磁兼容试验和测试技术 静电放电抗扰度试验》 (Electromagnetic compatibility (EMC)-Part 4 2: Testing and measurement techniques Electrostaticdischargeimmunitytest）中对静电放电模拟器的校准要求编制而成
本规范为首次发布。
I JJF1397—2013
静电放电模拟器校准规范
1范围
本规范适用于依据GB/T17626.2《电磁兼容试验和测量技术静电放电抗扰度试验》和IEC61000-42：2008《电磁兼容试验和测试技术静电放电抗扰度试验》 (Electromagnetic compatibility (EMC)-Part 42:Testing and measurement techniques Electrostaticdischargeimmunitytest）中静电放电模拟器要求的仪器的校准，其他类型的静电放电模拟器可参照执行。
2 引用文件
本规范引用了下列文件： GB/T4365—2003电工术语电磁兼容（idtIEC60050（161）：1990） GB/T17626.2电磁兼容试验和测试技术静电放电抗扰度试验 IEC61000-42：2008电磁兼容试验和测试技术静电放电抗扰度试验（Elec
tromagnetic compatibility（EMC)—Part42:Testingandmeasurementtechniques Electrostatic discharge immunitytest)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1保持时间holdingtime
放电之前，由于泄漏而使试验电压下降不大于10%的时间间隔。
3.2转移阻抗transfer impendence
静电放电靶衰减器电缆的转移阻抗定义为注入到靶的输入端的电流和电流输出端
50Q精密负载上的电压之比（精密负载放置在电缆的一端，替代示波器的负载）。
注：在静电放电模拟器校准过程中，如果电流I注入到靶上，那么示波器会显示一个电压
Vsc。为了使用显示电压来计算未知电流，则需要确定低频转移阻抗。低频转移阻抗可以通过以下步骤确定： ·在静电放电靶的前端注入1A的直流电流Isys。电流靶的前端就是进行放电的那一面。 ·在电缆端，即连接示波器一端，连接一个50Q精密负载。50Q负载的允差为士1%。 ·测量精密50α负载上的电压V50。
Vso
则转移阻抗为：Zys Isys
4概述 4.1静电放电模拟器的用途
1 JJF1397—2013
静电放电模拟器用于模拟人体或物体对邻近的电气和电子设备静电放电时的情况，还包括从人体到靠近关键设备的物体之间可能发生的静电放电。目的在于建立通用的和可重现的基准，以评估电气和电子设备在承受静电放电时的性能。 4.2 静电放电模拟器的结构
静电放电模拟器的主要部分包括（见图1）：
充电电阻R。；储能电容器Cs；分布电容Ca；放电电阻Ra；电压指示器；放电开关；可更换的放电电极头；放电回路电缆；电源装置。
Ra=330 Q2
Re
放电头
放电开关
直流高压电源
Cs+Ca=150 pF
放电回路连接点
图1静电放电模拟器电路原理图
5计量特性
5.1 输出电压
输出电压：1kV～15kV，允差为输出电压示值土5%，输出电压极性可以为正极性或负极性。 5.2接触放电电流
接触放电电流波形应与图2相符，波形参数见表1。
2 JJF1397—2013
15
10%1
9% I,
≤10
/申
10%/
90
20
40
50
70
80
30
60
100
1
时间/ns
图2接触放电电流波形
表1波形参数放电开关操作时的上升时间tr
放电的第一个峰值电流（土15%）
在30ns时的电流 在60ns时的电流
指示电压 kV
等级
（±30%)
（±30%）
（±25%）
A
A
A
ns 0. 8 0. 8 0. 8 0. 8
7. 5 15 22.5 30
2 4 6 8
1
2 4 6 8
4 8 12 16
2 3 4
6 校准条件
环境条件
6.1 6.1.1 温度：15℃~35℃ 6.1.2 相对湿度：30%～60% 6.1.3周围无影响正常校准工作的电磁干扰和机械震动 6.2校准用设备 6.2.1高压表或具有类似功能和指标的单台仪器或多台仪器的组合，例如高压衰减器和示波器或直流电压表的组合，也可以使用静电电压表。
量程：≥15kV；输入阻抗：≥1GQ。
6.2.2高速示波器或具有类似功能和指标的单台仪器或多台仪器的组合。
模拟带宽：≥2GHz。 6.2.3静电放电靶
3
