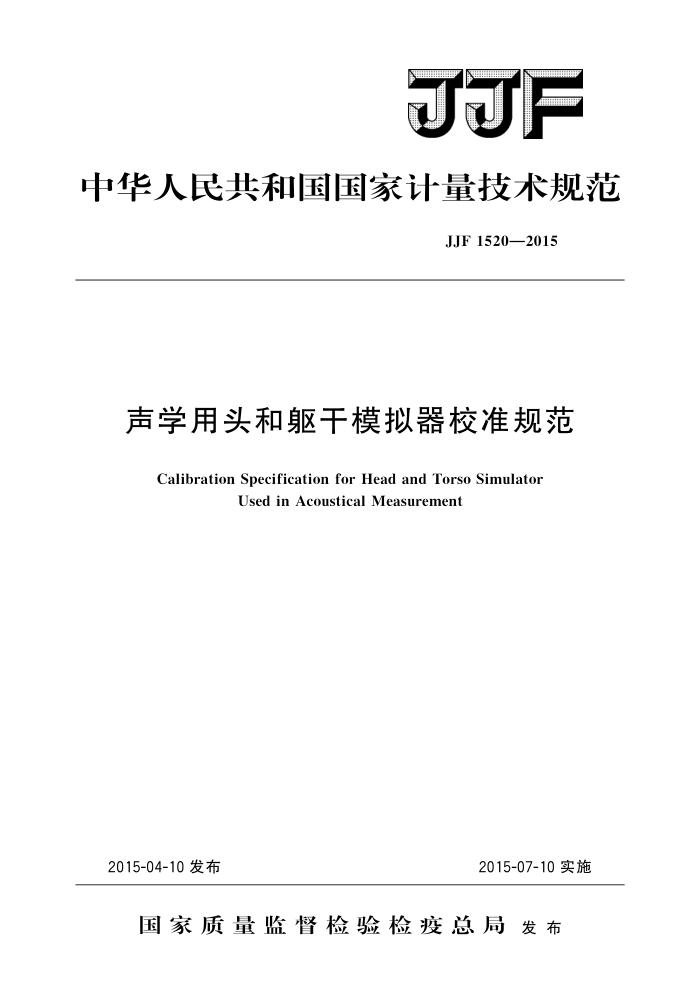

JJF
中华人民共和国国家计量技术规范
JJF1520—2015
声学用头和躯干模拟器校准规范
Calibration Specification for Head and Torso Simulator
Used in Acoustical Measurement
2015-04-10发布
2015-07-10实施
国家质量监督检验检疫总局发布 JJF1520—2015
声学用头和躯干模拟器校准规范 Calibration Specification for Head and Torso Simulator Used in Acoustical Measurement
JJF 1520—2015
归口　单位：全国声学计量技术委员会起草单位：中国计量科学研究院
无锡吉兴汽车声学部件科技有限公司
工业和信息化部电信研究院北京市产品质量监督检验院
本规范委托全国声学计量技术委员会负责解释 JJF1520—2015
本规范起草人：
牛 锋（中国计量科学研究院）黄 威（无锡吉兴汽车声学部件科技有限公司）钟 波 （中国计量科学研究院）张霄霄 （北京市产品质量监督检验院）易高雄 圭（工业和信息化部电信研究院）许欢（中国计量科学研究院）庞瑶（北京市产品质量监督检验院） JJF1520—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (5) (5) (5) (6) (7) (12)
范围· 2 引用文件· 3术语和计量单位 3.1头和躯干模拟器 3.2嘴参考点 3.3头和躯干模拟器参考点·
1
概述计量特性·
4 5
5.1耳灵敏度级 5. 2 耳自由场频率响应 5. 3 耳指向性： 5. 4 嘴参考点处幅频特性· 5. 5 嘴参考点处失真 5. 6 嘴自由场幅频特性··· 6 校准条件 6.1环境条件. 6.2标准器及配套设备
++
校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达· 8.1 校准数据处理 8.2校准证书. 8.3校准结果的不确定度评定
7
复校时间间隔
9
附录A校准证书内容附录B校准结果的不确定度评定实例
I JJF1520—2015
引言
本规范依据JJF1002一2010《国家计量检定规程编写规则》所给出的规则编制，并
按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示测量不确定度
本规范参照了ITU-TP.58一2o13通信用头和驱干模拟器（Headandtorso
simulatorfortelephonometry）中声信号的部分性能参数及其测试方法
本规范为首次发布。
II JJF1520—2015
声学用头和躯干模拟器校准规范
1范围
本规范适用于声学用头和躯干模拟器声学参数的校准。
2 引用文件
本规范引用下列文件： JJF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 JJF1147一2006消声室和半消声室声学特性校准规范 GB3102.7—1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 IEC60318-7：2011电声学人头和耳模拟器一第7部分助听器测量用头和躯
千模拟器（Electroacoustics-Simulatorsof humanheadand earPart7：Head andtorso simulator for the measurement of hearing aids)
ITU-TP.58—2013通信用头和躯干模拟器（Headandtorsosimulatorfortele phonometry)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
本规范采用GB3102.7一1993中规定的量和单位。 GB/T3947一1996和JJF1001中界定的及以下术语和定义适用于本规范
3.1头和躯干模拟器headandtorsosimulator，HATS
用来模拟人体对声音采集和散射影响的模拟器，有些还具有模拟嘴辐射声场的功能。
「ITU-TP.58—2013，定义3.16 3.2嘴参考点mouthreferencepoint，MRP
位于嘴正中前方25mm处的点。 ［ITU-TP.58—2013，定义3.21
3.3头和干模拟器参考点HATSreferencepoint，HRP
HATS左右耳中心连线的中点。 ［ITU-TP.58—2013，定义3.15]
1 JJF1520—2015
4概述
头和躯干模拟器是一个包含内置耳和嘴模拟器的人体模型，它是具有普通成年人头部和躯干的声学属性的仿真复制品， 目前已广泛应用于电话、手机、 头戴式耳机和护听器等的电声测试领域，也可以在近似模拟人体环境的条件下测试人体散射对于声学性能的影响等。
5 计量特性
5. 1 1耳灵敏度级
一般在250Hz或1kHz频率上测量，与出厂值的偏差一般不超过士2.0dB。 耳自由场频率响应一般在100Hz～10kHz频率范围内测量，也可根据需要在其他范围内测量。对于
5. 2
用于电声测试的头和躯干模拟器，其耳自由场频率响应及其最大允许误差参见表1。
表1 耳自由场频率响应
频率/Hz 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000 6 300 8 000 10 000
频率响应/dB
最大允许误差/dB
0. 0 0. 0 0. 0 0. 0 0. 5 1. 0 1. 5 2. 0 2. 5 3. 5 3. 5 3. 5 5. 0 12.5 18.5 15. 5 13. 0 11. 0 5. 0 2. 0 7. 0
±1. 0 ±1. 0
+1. 0 1. 5 +1. 0 1. 5 +1. 0 1. 5 +1. 0 1. 5 +1. 0 1. 5 +1. 5 1. 0 +1. 5 1. 0 +2. 5 1. 0 +2.0 1. 5 +2. 5 3. 0 +2. 0 3. 0 +1. 0 3. 5 +1. 0 4. 0 +5. 0 2. 0 +5. 0 1. 0 +4. 5 2. 5 +4. 0 2. 5 +9. 0 3. 0 +3. 0 6. 5
注：如无特殊说明， 本规范中测试的频率范围一般选择为100Hz～10kHz， 也可根据需要在其
他范围内测量。
2 JJF1520—2015
5.3耳指向性
测量应在自由声场中进行，角度间隔不超过90°。技术要求参见制造商技术说明书。 5.4嘴参考点处幅频特性
测量时传声器位于嘴参考点处。技术要求参见制造商技术说明书。 5.5嘴参考点处失真
测量时传声器位于嘴参考点处，测量总失真或总谐波失真。测量应在自由声场中进行。技术要求参见制造商技术说明书 5.6嘴自由场幅频特性
测量应在自由声场中进行，传声器位于嘴正前方0.5m处。技术要求参见制造商技术说明书。
注：由于校准无需作出合格与否的判定，因此，第5章中给出的技术要求仅供参考。
67 校准条件 6.1环境条件
温度：（18～28)℃ 相对湿度：（30～90）% 静压：（85～105）kPa 环境噪声应低于测试信号声压级20dB以上。
6.2标准器及配套设备
a）声校准器，性能等级应为LS级或1级。 b）声源，在校准频率范围内，其声压级应至少高于环境噪声20dB。 c）声频信号发生器，频率范围至少应为100Hz～10kHz，频率误差应优于
0.5%，输出信号谐波失真小于0.3%，噪声信号应满足粉红噪声频谱性能要求，测量期间的幅值稳定度应优于士0.05dB。
d）自由场传声器，满足GB/T20441.4一2006中规定的要求。 e）压力场传声器，满足GB/T20441.4一2006中规定的要求。 f）功率放大器，频率范围至少为100Hz10kHz，总失真小于0.5%。 g）信号分析仪，幅频特性在100Hz～10kHz优于士0.2dB。 h）1/3倍频程滤波器，在标称中心频率为100Hz～10kHz的频率范围内满足1级
滤波器的要求。
i）全消声室，在100Hz～10kHz频率范围内，应满足JJF1147一2006中对自由场偏差的要求。
7 校准项目和校准方法
7.1校准项目
头和躯干模拟器声学特性的校准项目见表2。
3
