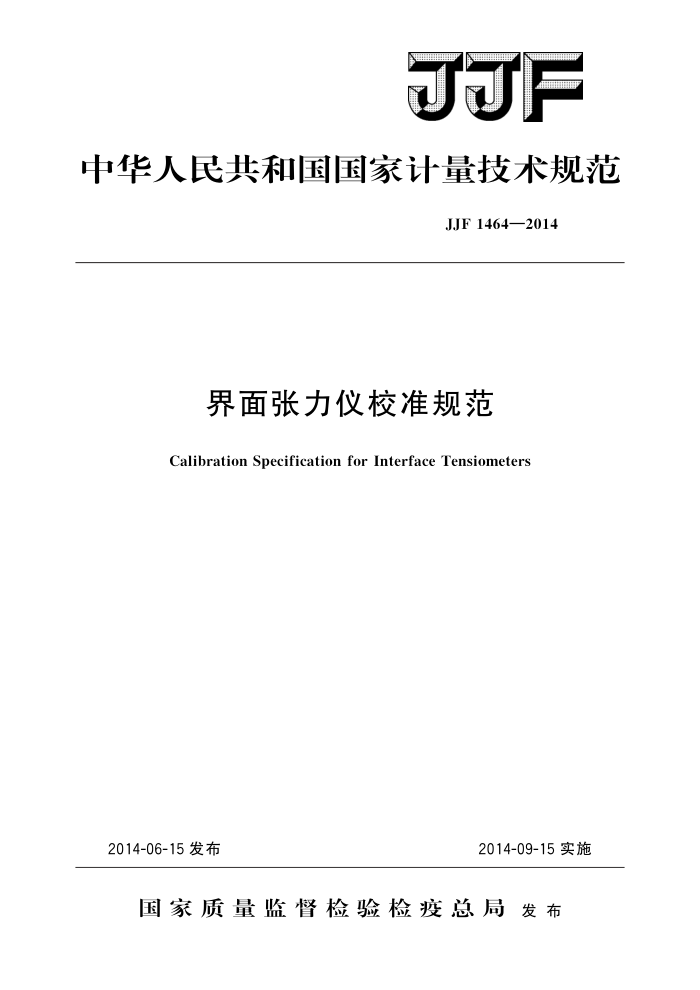

F
中华人民共和国国家计量技术规范
JJF1464—2014
界面张力仪校准规范
Calibration Specification for Interface Tensiometers
2014-09-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJF1464—2014
界面张力仪校准规范
JJF 1464—2014
Calibration Specification
for Interface Tensiometers
归口单位：全国力值硬度计量技术委员会主要起草单位：中船重工集团第七零四研究所
上海市质量监督检验技术研究院
参加起草单位：上海中晨数字技术有限公司
上海且图计量测试技术有限公司
承德精密试验机有限公司
本规范委托全国力值硬度计量技术委员会负责解释 JJF1464—2014
本规范主要起草人：
张贵仁（中船重工集团第七零四研究所）李涛（中船重工集团第七零四研究所）沈琪（上海市质量监督检验技术研究院)
参加起草人：
吴骏逸（上海中晨数字技术有限公司）
薛锋（上海旦图计量测试技术有限公司）赵凌云（承德精密试验机有限公司）邱 3正（上海市质量监督检验技术研究院） JJF1464—2014
目 录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (5) (5) (5) (5) (6) (7) (10) (11) (13) (15)
范围 2 引用文件： 3术语及计量单位· 3.1 界面· 3.2界面张力· 4木 概述· 4.1 结构· 4. 2 原理. 4.3用途· 5计量特性. 5.1 张力·· 5.2计算常数 6校准条件.…· 6.1环境条件。 6.2测量标准及其他设备…· 7校准项目和校准方法 7.1张力的校准· 7.2计算常数的校准…· 8校准结果 8.1校准数据处理. 8.2校准证书 9复校时间间隔附录A张力仪校准结果原始记录表参考格式附录B界面张力测量结果不确定度评定方法与实例附录 C 校准证书内页格式附录D部分标准技术要求一览表附录E中国主要城市重力加速度附录F 铂金环、镜形环和铂金板形状尺寸
1
.
..
I JJF1464—2014
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制订工作的基础性系列规范。
本规范为首次制定
II JJF1464—2014
界面张力仪校准规范
1范围
本规范适用于采用铂金环法或铂金板法测量的界面张力仪（以下简称张力仪）的
校准。
2 引用文件
本规范引用了下列文件： GB/T5549—2010 表面活性剂用拉起液膜法测定表面张力 GB/T6541—1986 石油产品油对水界面张力测定法（圆环法） GB/T8170—2008 数值修约规则与极限数值的表示和判定 GB/T18396—2008 天然胶乳环法测定表面张力 GB/T222372008 表面活性剂表面张力的测定 SH/T1156—2014 合成橡胶胶乳表面张力的测定 SY/T5370—1999 表面及界面张力测定方法 JB/T9388—2002 界面张力仪技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语及计量单位
3.1界面interface
通常指两相接触的约几个分子厚度的过渡区，如其中一相为气体，这种界面通常称为表面。 3.2界面张力interfacialtension
沿着不相溶的两相（液-固、液-液、液-气）间界面垂直作用在单位长度液体表面上的表面收缩力。单位为mN/m。
4概述 4.1结构
张力仪由张力测量装置、试验台、可控移动装置及铂金环、形环或铂金板组成。 按结构又可分为机械式张力仪和电子式张力仪两种类型。 4.2原理
界面张力可采用铂金环法或铂金板法两种方法之一进行测量。 4.2.1铂金环法
又称duNouy环法、吊环法、脱环法。其测量方法为：
I JJF1464—2014
将联接铂金环（或形环）的张力测量装置置零后轻轻地浸入液体内，然后慢慢向上提升铂金环（或形环），使液面相对而言下降并最终与铂金环（或镗形环）分离，该过程测（或计算）得的最高值即为表面张力值。 4.2.2铂金板法
又称Wilhelmy板法。其测量方法如下。 铂金板浸入到被测液体后，液体的表面张力会将铂金板尽量地往下拉。当液体表面
张力与其他力达到均衡时，与铂金板联接的张力测量装置测（或计算）得的最高平衡值即为表面张力值。 4.3用途
张力仪一般用于测量液-液界面张力或液-气表面张力。 5计量特性
5.1张力
张力仪技术指标见表1。
表1张力仪技术指标
张力仪类型 示值相对误差/% 示值相对分辨力/% 回零误差/%FS 零点漂移/（mN/m）机械式
±1. 0 ±0.5
±0.5 ±0.25
±0.5 ±0.1
电子式 5.2 计算常数
0.2(15 min)
计算常数技术指标见表2。
表2计算常数及其技术指标
序号 1 2 3
Urel (k=2) 0. 2% 0. 2% 0. 2%
名称铂金环计算常数形环计算常数铂金板计算常数
注：优先采用具备相应资质技术机构给出扩展不确定度的计算常数。 注：以上表1、表2指标不是用于合格性判别，仅供参考，
6校准条件 6.1环境条件 6.1.1室温（20士10）℃，校准过程中温度变化不超过2℃。 6.1.2相对湿度不大于80%。 6.1.3周围无影响校准结果的振动、冲击、电磁场及其他干扰源。 6.2测量标准及其他设备
校准用测量标准及其他设备见表3。
2
