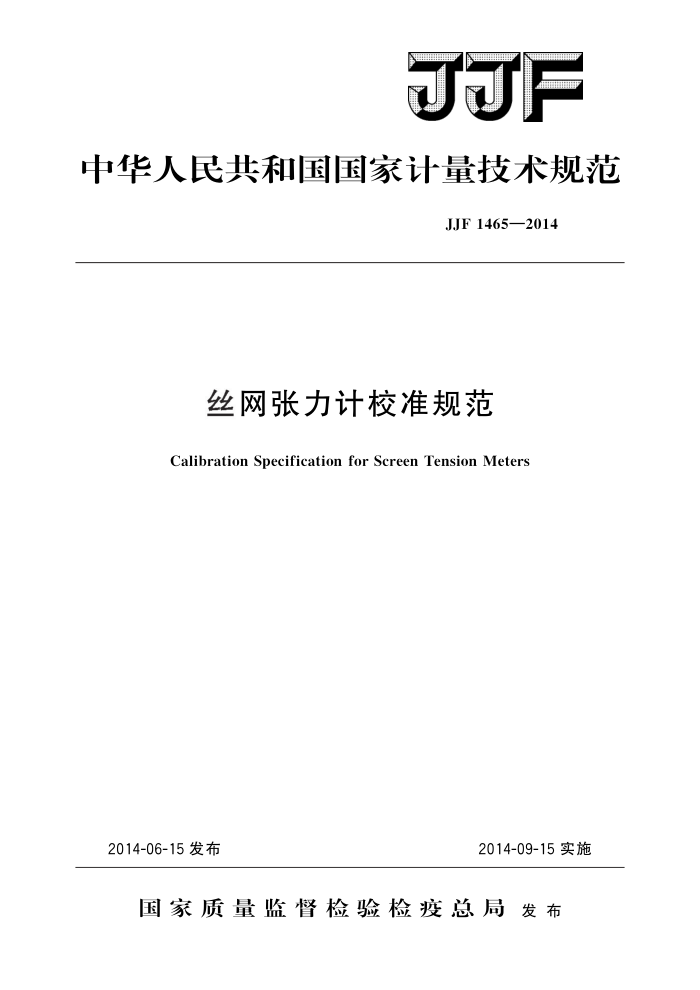

F
中华人民共和国国家计量技术规范
JJF1465—2014
丝网张力计校准规范
Calibration Specification for Screen Tension Meters
2014-09-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJF1465—2014
丝网张力计校准规范 Calibration Specificationfor
JJF 1465—2014
Screen Tension Meters
归口单位：全国力值硬度计量技术委员会主要起草单位：浙江省计量科学研究院
广东省计量科学研究院
参加起草单位：上海市计量测试技术研究院
安徽省计量科学研究院上海且图计量测试技术有限公司
本规范委托全国力值硬度计量技术委员会负责解释 JJF1465—2014
本规范主要起草人：
蒋晓波 （浙江省计量科学研究院）倪守忠（浙江省计量科学研究院）杨建文 （广东省计量科学研究院）
参加起草人：
虞跃凌（上海市计量测试技术研究院）
许光（安徽省计量科学研究院）张崧（上海旦图计量测试技术有限公司） JJF1465—2014
目
录
引言 1 范围.. 2引用文件· 3术语和计量单位· 3.1术语· 3.2 量的符号、单位与定义 N
(IⅡ) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (6) (10) (13)
概述·· 计量特性· 校准条件.
5 6 6.1环境条件.. 6.2校准用标准装置 7 校准项目和校准方法 7.17 校准前检查 7.2校准方法…. 7.3 数据处理· 8 校准结果表达·· 9 复校时间间隔. 附录A丝网张力计校准记录附录B 丝网张力计示值误差测量结果不确定度评定方法及实例附录 C 丝网张力标准装置张力不确定度评定方法及实例附录D 一种典型的丝网张力标准装置示意图
- JJF1465—2014
引言
本规范根据JJF1071一2010《国家计量校准规范编写规则》规定的规则编写。 本规范在制订过程中充分考虑了GB/T5330一2003《工业用金属丝编织方孔筛网》、
GB/T9851.6—2008《印刷技术术语第6部分：孔板印刷术语》、GB/T14014一2008 《合成纤维筛网》、DIN16611—1990《印刷技术网印的量值》（Printingtechnology Measuresforscreenprinting）等标准的要求、术语、符号与定义以及相关的技术要求技术指标和测试方法。本规范给出了丝网张力计计量特性的校准条件、校准项目和校准方法。
本规范为首次发布。
ⅡI JJF1465—2014
丝网张力计校准规范
1范围
本规范适用于丝网张力计的校准。
2 引用文件
本规范引用了下列文件： GB/T5330工业用金属丝编织方孔筛网 GB/T9851.6印刷技术术语第6部分：孔板印刷术语 GB/T14014合成纤维筛网 DIN16611 印刷技术网印的量值（Printingtechnology一Measuresforscreen
printing)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1丝网 screenmesh
一种用经纬线编制而成、具有大小相同开孔的版膜承载体，用于印刷及印刷法制作工艺的特殊网布。 3.1.2丝网目数meshcount
丝网单位长度内的网丝数量。单位为目/厘米（mesh/cm）。 3.1.3网版plateshapedprinting mesh
将丝网用刚性支架张紧到规定张力的特殊网布，用于网版印刷。 3.1.4丝网张力meshtension
在均匀张拉力作用下，丝网网布在横截面上单位长度受到的张拉力，简称张力。单位为牛/厘米（N/cm）。 3.1.5满度校准点fullscalecalibration
理论上丝网张力趋于无穷大时丝网张力计的张力指示值。
3.2量的符号、单位与定义
本规范所使用量的符号、单位与定义见表1。
- JJF1465—2014
表1量的符号、单位与定义
符 号 单位 Px.i、Py.:
定 义
分别为同一测量点丝网张力计在丝网张力标准装置网布垂直的X和 Y方向第i次测量值
N/cm N/cm 同一测量点丝网张力计的第i次测量值 N/cm 同一测量点丝网张力计测量平均值 N/cm 丝网张力标准装置标准值
P; P Ps
Pimax、Prnin N/cm 分别为同一测量点丝网张力计3次测量中的最大值和最小值
N/em 丝网张力计测量上限值 N/cm 丝网张力计示值误差 %FS 丝网张力计引用误差
P. △P q
概述丝网张力计是利用静力平衡原理，通过测量丝网张力计中间测量头与支承足之间的
4
相对位移来测量丝网张力。丝网张力计主要用于印刷及印刷法制作工艺用丝网网版张力的测量。丝网张力计按指示方式可分为数字指示式和模拟指示式。
5 计量特性
丝网张力计的准确度分为3级、5级两个级别，各项技术指标见表2。
表2丝网张力计的技术指标
允许误差 %FS
测量范围 N/cm ≤20 >20 ≤20 >20
分度值 N/cm M0.2 ≤0.5 M1 ≤2
准确度级别
±3
3
5
±5
注：对于采用mm为单位的丝网张力计，应提供相应的换算表格，其分度值应该满足表2要求。 校准条件
6
6.1环境条件
环境温度：（23士5）℃。 相对湿度：≤75%。 其他条件：校准时不得有影响校准结果的振动干扰源。
6.2 校准用标准装置
丝网张力计采用丝网张力标准装置进行校准，丝网张力标准装置由可控制和测量正
2 JJF1465—2014
交两个方向张拉力的设备及规定尺寸的丝网网布组成，丝网网布应符合GB/T5330 《工业用金属丝编织方孔筛网》或GB/T14014《合成纤维筛网》标准要求，丝网目数应大于20目/厘米，张拉端网布宽度不小于20cm。丝网张力标准装置产生的标准丝网张力扩展不确定度不大于被校丝网张力计允许误差绝对值的三分之一。
7校准项目和校准方法
7.1校准前检查
检查丝网张力计外观，其支承足与丝网接触部分应光洁，支承足应灵活可复位；指针式丝网张力计表盘刻线应清晰，指针不得弯曲，在全程范围内指针的移动不得有任何卡、滞或颤动等现象；数字式丝网张力计指示装置的显示应清晰完整、连续、稳定。 7.2校准方法 7.2.1将丝网张力计放置于满度校准点调整用玻璃平板上，将丝网张力计调整到满度校准点。 7.2.2将丝网张力标准装置张力放松，待网布自然下垂时将丝网张力标准装置指示值置零。 7.2.3根据丝网张力计量程选取合适的校准点，校准点一般不少于5点，在丝网张力计的测量范围内大致均匀选取；测量下限一般为标称值的20%。 7.2.4调整丝网张力标准装置的丝网张力至第一级负荷，将丝网张力计小心轻放到网布中心，测量方向应与任一张拉方向平行；待丝网张力标准装置在张力稳定到规定负荷后，轻弹丝网张力标准装置的网布后记录读数。 7.2.5将丝网张力计取下后重新放置在网布中心再测试1次，测量方向与第1次正交。 7.2.6重复7.2.4、7.2.5各2次。 7.2.7依次增加标准张力到各级张力负荷，每级张力负荷均按7.2.4、7.2.5的顺序将丝网张力计分别沿两个张拉方向轻放在网布中心位置，重复测量3次，每次等张力稳定后，轻弹丝网张力标准装置网布后记录读数。 7.3数据处理
张力计的测量值由式（1）计算得出：
P; = Px.i + Py.
(1)
2
张力计的测量平均值由式（2）计算得出：
P-lr
P
(2)
3台
张力计的示值误差由式（3）计算得出：
AP=P-P
(3)
张力计的引用误差由式（4）计算得出：
P- P: × 100% q=- P,
(4)
式中：
3
