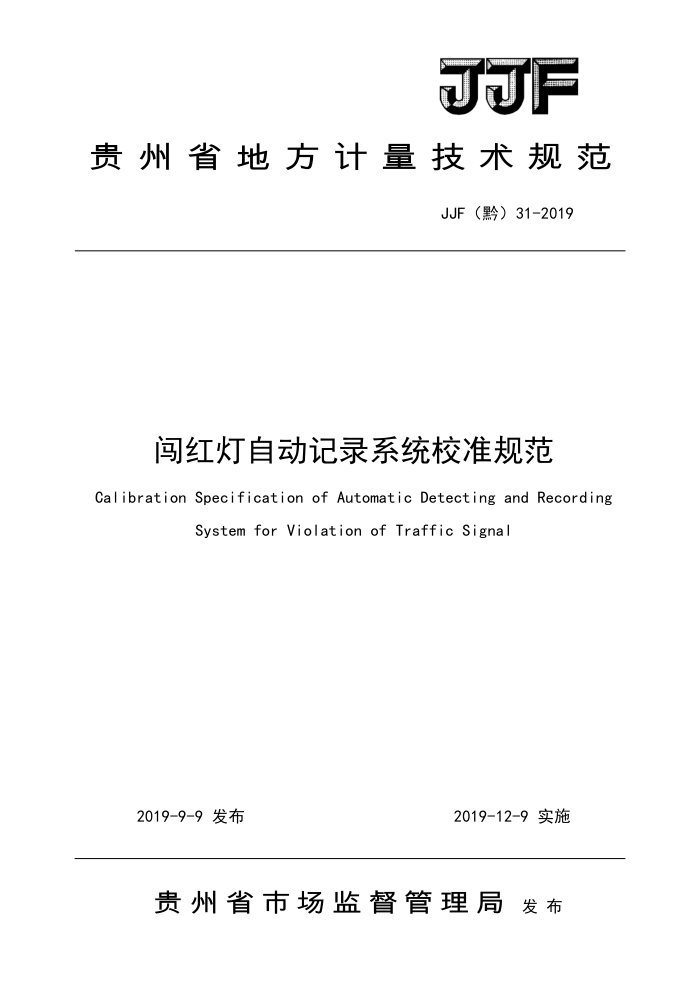

J可F
贵州省地方计量技术规范
JJF（黔）31-2019
红灯自动记录系统校准规范
Calibration Specification of Automatic Detecting and Recording
System for Violation of Traffic Signal
2019-9-9 发布
2019-12-9实施
贵州省市场监督管理局 发布 JJF（黔）31—2019
闯红灯自动记录系统校准规范 Calibration Specification of Automatic Detecting and Recording System for
JJF(黔)31—2019
Violation of Traffic Signal
归口单位：贵州省市场监督管理局
主要起草单位：贵州省计量测试院
湖南省计量科学研究院
参加起草单位：贵州省公安厅交通管理局
六盘水市公安局交通警察支队
本规范委托贵州省计量测试院负责解释 JJF（黔）31—2019
本规范主要起草人：
龙 波（贵州省计量测试院）黎洪 （贵州省计量测试院）徐昱（湖南省计量科学研究院）
参加起草人：
王菊凤（贵州省计量测试院）
梁明学（贵州省公安厅交通管理局）
杨橙（六盘水市公安局交通警察支队）杨俊 （贵州省公安厅交通管理局） JJF（黔）31—2019
目录
引言..
(II) (1) (1) (1) ... (1) . (1) (1) (1) ... (1) (1) (2) (2) (2) ... (2) (2) (2) (2) .. (2) (2) (2) (2) (2) ... (3) (3) . (3) (4) ... (7) (7) (7) ... (8) (9) (12) (13)
范围· 2 引用文件.. 3术语... 3.1有效记录数 3.2记录有效率 3.3闯红灯捕获率 3.4车辆信息 3.5特征图像 3.6 号牌信息 3.7 机动车闯红灯行为... 3.8 图像取证 3.9全景特征 4 概述. 5 计量特性 5.1当前时刻误差 5.224小时计时误差 5.3时间间隔误差 5.4闯红灯捕获率 5.5记录有效率 6校准条件.. 6.1环境条件 6.2测量标准器及其他设备 7校准项目和校准方法 7.1校准项目. 7.2校准方法 8校准结果表达与处理. 8..1校准记录.· 8.2校准结果的处理 .. 9复校时间间隔附录A当前时刻误差校准结果的不确定度评定示例附录B校准原始记录格式... 附录C校准证书内页格式.
1
+.
1 JJF（黔）31—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012 《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义》编制。
II JJF（黔）31—2019
红灯自动记录系统校准规范
1 范围
本规范适用于闯红灯自动记录系统（以下简称闯红灯系统）的校准。
2引用文件
本规范引用了下列文件： JJG238一2018时间间隔测量仪 GA/T496一2014闯红灯自动记录系统通用技术条件 GA/T832一2014道路交通安全违法行为图像取证技术规范 GA/T833一2016机动车号牌图像自动识别技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1有效记录数effectiverecordingnumber
系统中目测可以清晰辨别号牌号码、车辆类型、红灯信号、停止线等基本信息的机动车闯红灯记录数。 3.2记录有效率effectiveratioofrecording
有效记录数和实际闯红灯行为次数的百分比。
3.3闯红灯捕获率captureratioofredlightrunningbehaviour
系统记录的闯红灯行为次数与实际闯红灯行为次数的百分比。
3.4车辆信息vehicleinformation
包括车辆的通过时间、地点、行驶方向、号牌号码、号牌颜色等信息。
3.5特征图像featureimage
用于号牌识别的彩色图像，图像中包含车辆显著特征。 3.6号牌信息informationofvehiclelicenseplate
包含汉字字符、英文字母、阿拉伯数字及号牌颜色。
1 JJF（黔）31—2019
3.7机动车闯红灯行为violationoftrafficsignalforpowerdriven vehicles
机动车在信号控制的交叉路口和路段上违反红灯相位禁止通行规定，越过停止线并继续行驶的行为。 3.8图像取证imageforensics
通过图像方式记录机动车交通安全违法行为过程。 3.9全景特征panoramafeature
包括机动车全貌、号牌、颜色、车型及显著地理特征。
4概述
闯红灯自动记录系统是安装在交通路口，用于指挥机动车（行人）通行、对道路交通违法行为进行识别、处理和记录，为行政处罚提供合法有效证据。主要由闯红灯检测单元、图像采集单元和数据处理存储单元组成。
5计量特性
5.1当前时刻误差
最大允许误差：±3s。 5.224小时计时误差
最大允许误差：土1s/d。
5.3时间间隔误差
最大允许误差：土1.0%。
5.4闯红灯捕获率
应不小于90%。 5.5记录有效率
应不小于80%。 注：以上指标不宜用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1环境温度：0℃～40℃。
