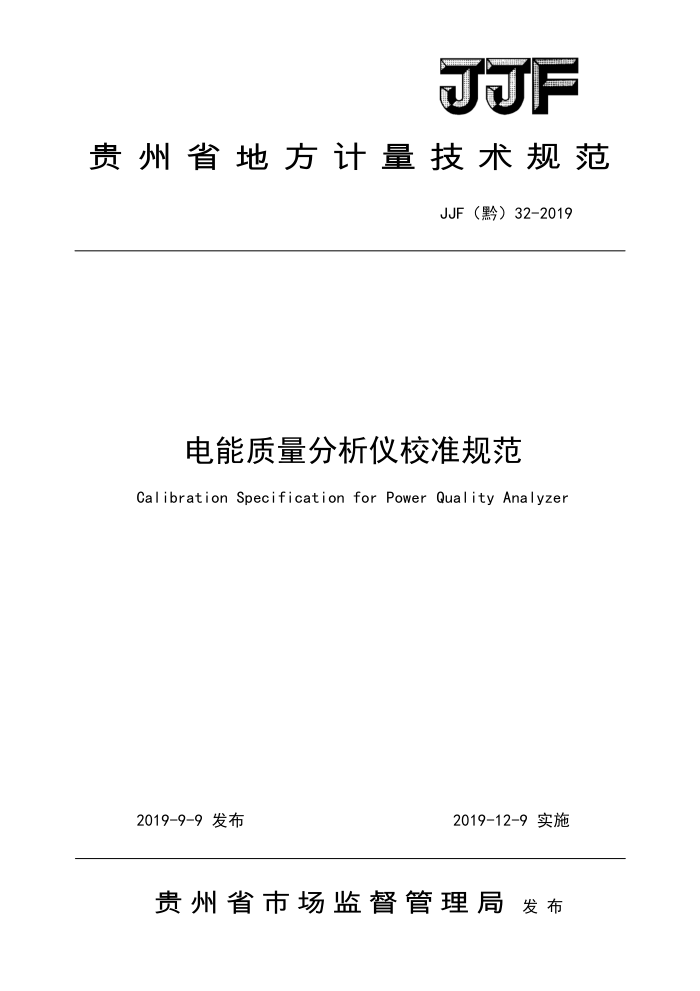

JJF
贵州省地方计量技术规范
JJF（黔）32-2019
电能质量分析仪校准规范 Calibration Specification for Power Quality Analyzer
2019-9-9发布
2019-12-9实施
贵州省市场监督管理局 发布 JJF（黔)32—2019
电能质量分析仪校准规范
JJF(黔)32—2019
Calibration Specification
for Power Quality Analyzer
归口单位：贵州省市场监督管理局
主要起草单位：贵州省计量测试院
广西壮族自治区计量检测研究院
参加起草单位：广西水利电业集团有限公司
广西天湖计量检测有限公司
本规范委托贵州省计量测试院负责解释 JJF（黔）32—2019
本规范主要起草人：
龙波 （贵州省计量测试院）王菊凤（贵州省计量测试院）全学明（广西壮族自治区计量检测研究院）
参加起草人：
黄徐瑞晗（贵州省计量测试院）唐珊 （广西水利电业集团有限公司）陆娟（广西天湖计量检测有限公司）关东城（广西天湖计量检测有限公司） JJF（黔）32—2019
目 录
引言.
.(II) (1) (1) (1) . (1) ... (1) . (1) (2) . (2) .(2) (2) (2) . (2) (2) .. (2) (2) (2) (2) ... (2) (2) (3) .. （3) (3) .. (3) . (3) .(3) (5) (5) (5)
范围 2 引用文件 3
1
术语和计量单位. 3.1基波分量 3.2 基波频率… 3.3谐波分量 3.4谐波频率 3.5 间谐波 3.6 间谐波频率 3.7 谐波含量（电压或电流） 3.8 谐波含有率 3.9 谐波次数 3.10 谐波功率。 3.11 不平衡度…. 3.12 正序分量 3.13 负序分量. 3.14 零序分量 3.15 闪变… 3.16 短时间闪变值 3.17 长时间闪变值 3.18 电压变动特性· 3.19 电压变动.. 3.20 电压变动频度 4 概述. 5 计量特性 6 校准条件.. 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达与处理. 8..1校准记录. 8.2校准结果的处理 9复校时间间隔附录A校准不确定度评定示例. 附录B 校准记录格式附录C 校准证书内页格式.
:
. :
:
..
.
..
(5) ... (5) (5) (16) ..(16) (16) (17) (18) (22) (25)
.
.
1 JJF(黔)32—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012 《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义》编制。
II JJF（黔）32—2019
电能质量分析仪校准规范
1范围
本规范适用于具有电能质量监视测量、统计分析功能的电能质量分析仪（以下简称分析仪）的校准，也适应于综合电参数测量设备中具有电能质量测量功能的校准。
本规范不适用于暂态谐波的校准。
2引用文件
本规范引用了下列文件： GB/T12325一2008电能质量供电电压偏差 GB/T12326一2008电能质量电压波动和闪变 GB/T14549一1993电能质量公用电网谐波 GB/T15543一2008电能质量三相电压不平衡 GB/T15945一2008电能质量电力系统频率偏差 GB/T17626.30一2012电磁兼容试验和测量技术电能质量测量方法 GB/T19862一2016电能质量监测设备通用要求 DL/T1028一2006电能质量测试分析仪检定规程凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1基波分量fundamentalcomponent
频率为基波频率的分量。
3.2基波频率fundamental frequency
对时域函数作傅立叶变换后得到的频谱中的频率，该频谱中所有频率以该频率为参考。 3.3谐波分量harmoniccomponent
1 JJF（黔）32—2019
频率为谐波频率的任一分量。 3.4谐波频率harmonic frequency
基波频率整数倍的频率。 3.5间谐波interharmoniccomponent
频率为间谐波频率的分量。 3.6间谐波频率interharmonicfrequency
非基波频率整数倍的任意频率。 3.7谐波含量（电压或电流）harmoniccontent（forvoltageorcurrent）
从周期性交流量中减去基波分量后所得的量， 3.8谐波含有率harmonicratio（HR）
周期性交流量中含有的第h次谐波分量的方均根值与基波分量的方均根值之比（用百分数表示） 3.9谐波次数harmonicorder（h）
谐波频率与基波频率的比值。 3.1o谐波功率harmonicpower
第h次谐波电压、谐波电流以及该次谐波功率因数的乘积。 3.11不平衡度unbalancefactor（)
三相电力系统中三相不平衡的程度，用电压或电流负序基波分量或零序基波分量与正序基波分量的方均根值百分比表示。 3.12正序分量positive-sequencecomponent
将不平衡的三相系统的电量按对称分量法分解后其正序对称系统中的分量。
3.13负序分量negative-sequencecomponent
将不平衡的三相系统的电量按对称分量法分解后其负序对称系统中的分
量。 3.14零序分量zero-sequencecomponent
将不平衡的三相系统的电量按对称分量法分解后其零序对称系统中的分量。 3.15闪变flicker
灯光照度不稳定造成的视感。
3.16短时间闪变值shorttermseverity（Pst） 2
