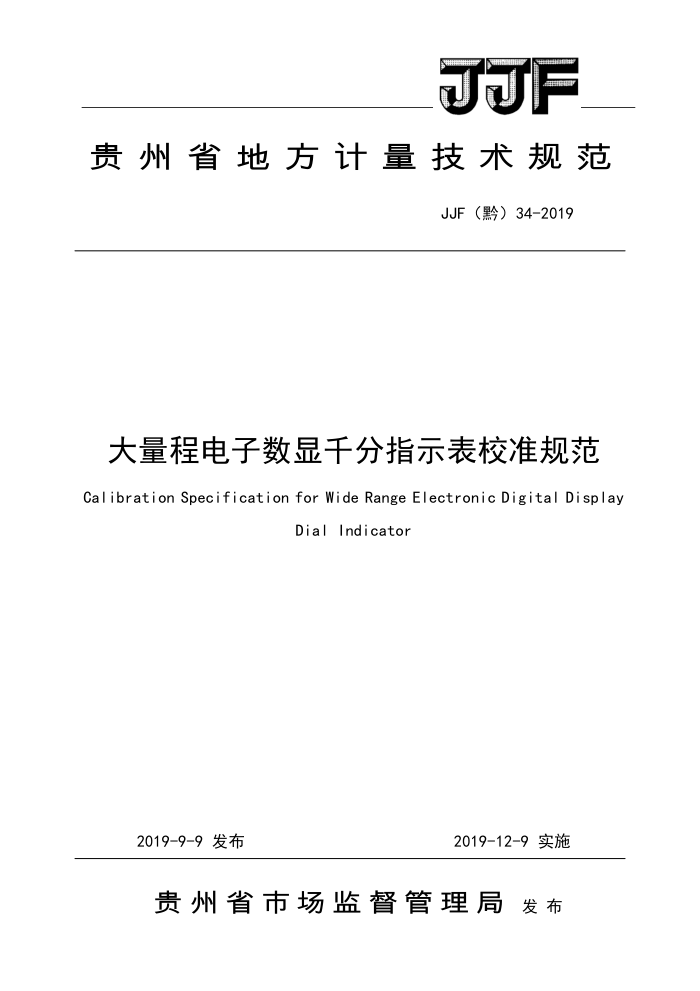

JJF
贵州省地方计量技术规范
JJF（黔）34-2019
大量程电子数显千分指示表校准规范 Calibration Specification for Wide Range Electronic Digital Display
Dial Indicator
2019-9-9发布
2019-12-9实施
贵州省市场监督管理局 发布 JJF（黔）XXXX—XXXX
大量程电子数显干分指示表校准规范
Calibration Specification for Wide Range Electronic Digital Display Dial Indicator
JJF(黔)34—2019
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
参加起草单位：贵州省计量测试院
本规范委托遵义市产品质量检验检测院负责解释 JJF（黔）34—2019
本规范主要起草人：
程宏（遵义市产品质量检验检测院）
陆道枢（遵义市产品质量检验检测院）
杨怀远（遵义市产品质量检验检测院）王露（遵义市产品质量检验检测院）
参加起草人：
李广 (遵义市产品质量检验检测院) 李朴（遵义市产品质量检验检测院）陈凤娟（遵义市产品质量检验检测院）吕小洁（贵州省计量测试院） JJF（黔）34—2019
目录
引言 1 范围.. 2 引用文件...
(I) (1) (1) (1) (2) (2) (2) (2) (3) (4) (4) . (4) . (4) (4) (4) (4) . (4) (6) .. (6) . (6) . (8) (11) (13)
概述· 4计量特性 4. 1 测头测量面的表面粗糙度 4.2 行程 4.3测量力 5 校准条件 6 校准项目和校准方法. 6. 1 校准前检查. 6.2 测量面的表面粗糙度. 6.3 行程 6.4 测量力 6.5 示值漂移， 6.6 重复性… 6.7 示值误差· 6.8 回程误差
3
校准结果表达与处理 8 复校时间间隔. 附录A校准不确定度评定示例. 附录B 校准记录格式附录 C 校准证书内页格式
7 JJF（黔）34—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、GB/T18761-2007《电子数显指示表》编制。
II JJF（黔）34—2019
大量程电子数显干分指示表校准规范
1范围
本规范适用于大量程电子数显千分指示表（分辨力为0.001mm，测量范围上限大于 10mm，小于等于30mm；分辨力为0.005mm，测量范围上限大于10mm，小于等于50mm）的校准。
2引用文件
本规范引用了下列文件： GB/T18761-2007电子数显指示表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3概述
大量程电子数显千分指示表（以下简称大量程千分指示表）是一种应用传感器和数字显示方式，将测杆的直线位移量通过数字形式显示出来的一种位移指示量具，其结构形式见图1、图2所示。
c
中
1一显示屏；2一功能按键；3一轴套；4一测杆：5-测头
图1大量程电子数显千分指示表
1 JJF（黔）34—2019
F
1一功能按键；2一显示屏；3一模拟指示区；4-轴套：5一测杆；6-测头
图2大量程电子数显千分指示表（带模拟指示）
4计量特性
4. 1 测头测量面的表面粗糙度
大量程千分指示表的测头测量面的表面粗糙度应不超过表1的规定。
表 1 钢 0. 1
μm
测头材料
硬质合金 0. 2
测头测量面的表面粗糙度Ra
4.2行程
大量程千分指示表的行程应超过测量范围上限，超过量不应小于0.5mm。 4.3测量力
大量程千分指示表的测量力应不超过表2的规定。
表 2 最大测量力
N 测量力落差
测量力变化
分辨力
测量范围上限s 10mm 2. 2 2. 5 2.2
1. 0 2. 0 0.8
1. 0 1. 5 1. 0
0.005 mm
0.001 mm 10mm 4.4 示值漂移
2
