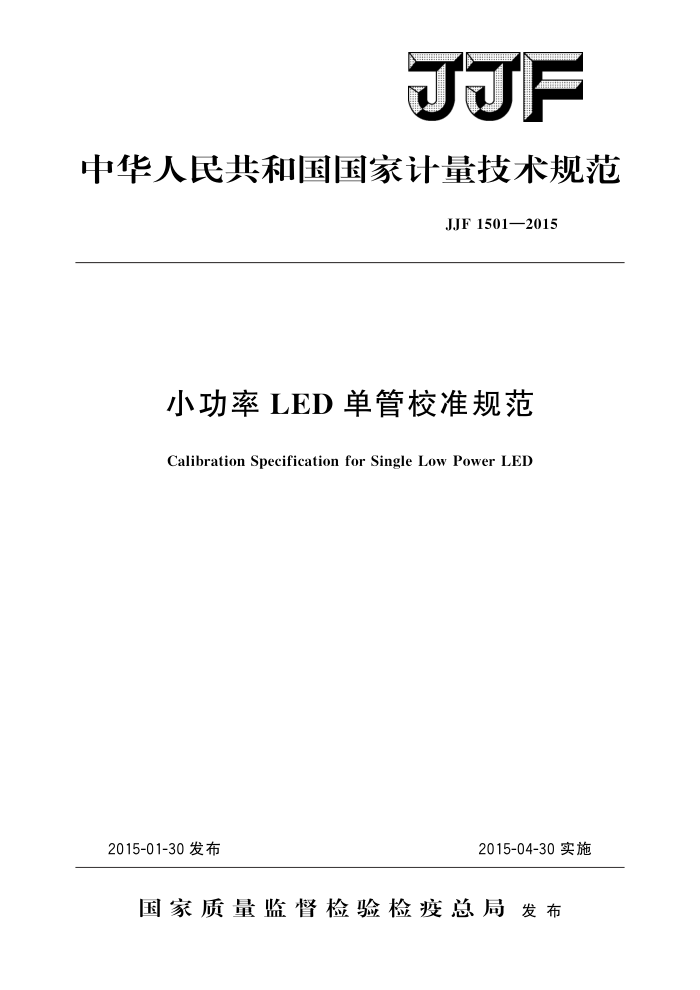

中华人民共和国国家计量技术规范
JJF1501—2015
小功率LED单管校准规范
Calibration Specification for Single Low Power LED
2015-04-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJF1501—2015
小功率LED单管校准规范
JJF 1501—2015
Calibration Specification
for Single Low Power LED
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：北京师范大学
上海市计量测试技术研究院
本规范委托全国光学计量技术委员会负责解释 JJF1501—2015
本规范主要起草人：
刘慧 (中国计量科学研究院) 参加起草人：
赵伟强（中国计量科学研究院）张保洲（北京师范大学）刘建（北京师范大学）杨臣铸（中国计量科学研究院）黄必勇 （上海市计量测试技术研究院） JJF1501—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (11) (11) (12) (14) (18) (21) (24)
范围· 2 引用文件· 3 术语. 3.1 LED平均发光强度 3.2 总光通量· 3.3 色品坐标 3. 4 峰值波长· 3.5 半峰值带宽 3. 6 主波长· 3.7 兴奋纯度 4 概述· 5 计量特性
1
校准条件 6.1 环境条件： 6.2 测量标准及其他设备： 7 校准项目和校准方法· 7. 1 校准项目 7. 2 校准方法 8 校准结果
6
复校时间间隔附录ALED管校准证书数据页格式附录B原始记录格式（推荐）附录C LED管平均发光强度测量不确定度评估实例附录DLED管颜色参数测量不确定度评估实例 . 附录ELED管总光通量测量不确定度评估实例
9
I JJF1501—2015
引言
本规范参照CIE127：2007《LED测量》（MeasurementofLEDs）和我国现行有关光度、色度计量的规程及LED光色参数测量技术的要求制定，适用于单颗供电电流为 20mA的直插式LED的光度和颜色参数的校准。
Ⅱ JJF1501—2015
E），色品坐标为r=0.3333和y=0.3333。 3.7兴奋纯度excitationpurity（ofacolourstimulus）
在CIE1931标准色度系统色品图上，同一直线上的两个距离之比NC/ND所定义的量，符号为Pe。NC是表示特定无彩刺激的点N和表示所考虑色刺激的点C之间的距离；ND是点N和光谱轨迹上表示所考虑色刺激主波长的点D之间的距离。此定义导出下列表达式：
。=或p。二
Yd-yn
d,
式中（a，y），（，yn），（d，a）分别为点C，N和D的，y色品坐标。 注： 1两个式子计算的力。应该相等，但数值大的计算结果更精确。 2对于自发光体，特定无彩刺激为E光源。
4概述
LED是一种半导体电致发光器件，主要由发光芯片和封装构成。不同材料和工艺的LED发出不同颜色的准单色光，也可由几种芯片集成或在封帽中加人荧光粉制成白光LED，发光的空间分布由封装的几何形状决定。这些均与传统光源有很大差异，因此在测量LED管的光度和颜色参数时要考虑LED自身的特点，采取相应的测量方法。
5计量特性
LED管平均发光光强度测量范围为（0.1～100）cd，不确定度为U=（1.5～ 5.0)% (k=2);
LED管光通量测量范围为（0.5～200)lm，不确定度为U=（1.5～3.0）%（k=2）； LED管颜色参数色品坐标测量不确定度为U=0.0017一0.0030（k=2）。 注：以上指标不适用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1环境温度：（23±3）℃，相对湿度：≤70%。 6.1.2环境应清洁，无腐蚀性气体，周围无影响仪器正常工作的粉尘、震动和电磁场的干扰。 6.2测量标准及其他设备 6.2.1标准灯
标准灯的性能应符合JJG384一2002《光谱辐射照度标准灯》的规定，或
JJG213一2003《分布（颜色）温度标准灯》的规定，并在有效检定期内。 6.2.2LED标准管
用于保持和传递LED管平均发光强度单位cd以及光通量单位1m量值的标准计量器具，包括红、绿、蓝、白四种颜色，每种颜色至少3支，发光性能稳定，组成标准管 2
