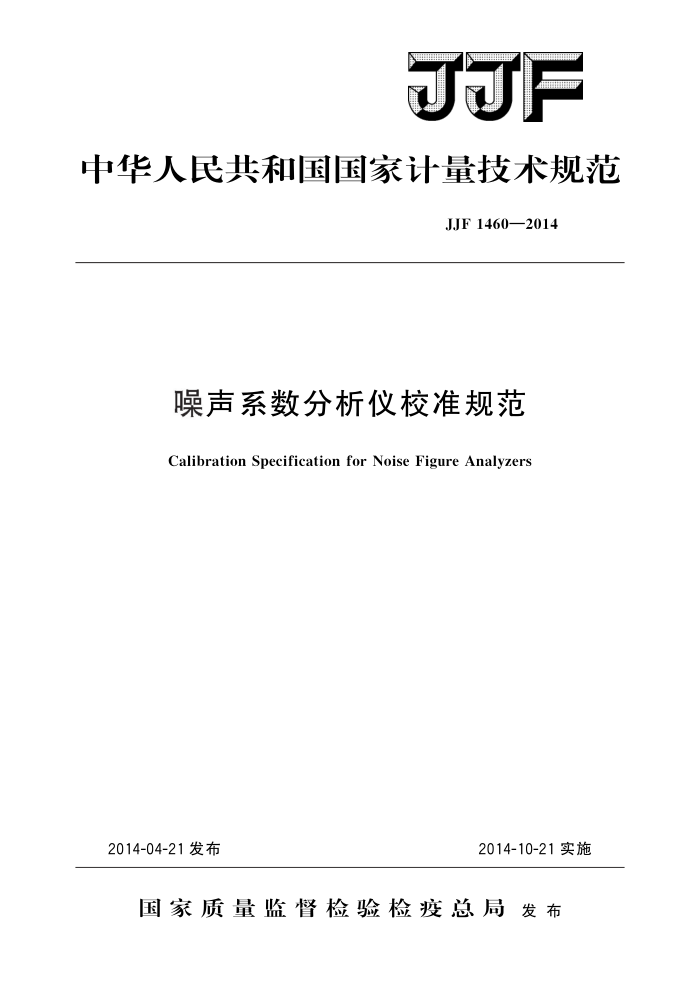

JF
中华人民共和国国家计量技术规范
JJF1460—2014
噪声系数分析仪校准规范
Calibration Specification for Noise Figure Analyzers
2014-04-21发布
2014-10-21实施
国家质量监督检验检疫总局发布 JJF1460—2014
噪声系数分析仪校准规范
JJF 1460—2014 代替JJG839—1993
Calibration Specification for
Noise Figure Analyzers
归口单位：全国无线电计量技术委员会主要起草单位：中国航天科工集团二院203所参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1460—2014
本规范主要起草人：
翟宏（中国航天科工集团二院203所) 陈晋龙（中国航天科工集团二院203所）高秋来（中国计量科学研究院）
参加起草人：
张永敏（中国航天科工集团二院203所）梁伟军（中国计量科学研究院）蔡新泉（中国计量科学研究院） JJF1460—2014
目 录
引 言 1 范围… 2
(IⅡ) (1 ) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (5) (7) (8) (8) (9) (9) (9) (10) (11) (16) (20)
概述· 引用文件..
3
4 计量特性· 5 校准条件 51校准环境条件. 52校准用设备 6校准项目和校准方法 61 校准项目 62 外观及工作正常性检查· 6 3 频率准确度 64 噪声系数 6 5 增益 6 6 本机噪声系数· 6.7 Y系数抖动· 6 8 噪声源驱动电压·. 6 9 输人端口反射系数模值·
校准结果表达复校时间间隔·
7
8
附录A校准原始记录附录 B 校准证书内页格式附录 C 测量结果不确定度评定
I JJF1460—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编写，相关术语及测量不确定度评定遵循JJF1001一2011《通用计量术语及定义》和JJF10591一2012《测量不确定度评定与表示》两个规范。
本规范代替JJG839一1993《噪声系数测试仪（指针式）》。JJG839一1993已不适应现有仪器的测量，本规范对全部内容进行了整理与修改。
本规范主要涉及噪声系数分析仪的频率准确度、噪声系数、增益、本机噪声系数、 Y系数抖动、噪声源驱动电压和输人端口反射系数模值等参数的校准。
本校准规范在频率准确度校准中，给出了三种校准方法，分别为信号源扫频法、噪声系数分析仪扫频法和信号源3dB法，以适应不同类型噪声系数分析仪的校准；在噪声系数校准中给出了三种校准方法，分别为步进衰减器法、功率计法和交替比较法。
本规范历次发布情况为： JJG839一1993噪声系数测试仪（指针式）。
I JJF1460—2014
噪声系数分析仪校准规范
1范围
本规范规定了频率范围10MHz～40GHz噪声系数分析仪的校准项目、校准条件、 校准方法、校准结果表达、复校时间间隔等，适用于噪声系数分析仪的校准。
2概述
噪声系数分析仪是一种采用Y系数法的噪声功率接收机，用于测量元器件、部件和系统的噪声系数和增益
3 引用文件
本规范引用了下列文件： JJF1188一2008无线电计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
4计量特性
频率范围：10MHz～40GHz；频率准确度：土100kHz；噪声系数范围：（0～十30）dB；噪声系数最大允许误差：土005dB：增益范围：（一20～十40）dB：增益最大允许误差：士017dB；本机噪声系数：<13dB； Y系数抖动：平均系数为1时，Y系数峰峰变化<015dB：
平均系数为64时，Y系数峰峰变化<002dB；
噪声源驱动电压：噪声源供电开：28V士01V，
噪声源供电关：<1V；
输入端口反射系数模值：0～04。 注：以上指标不是用于合格性判别，仅供参考。
5校准条件
51校准环境条件
环境温度：23℃士5℃；相对湿度：≤80%；供电电源：电压（220士11）V，频率（50士1）Hz；
I JJF1460—2014
其他：周围无影响校准正常工作的机械振动和电磁干扰
52校准用设备
校准所用设备必须经过法定计量技术机构检定或校准，符合使用要求，并在有效期内。
校准用主要设备如下： 521噪声源
频率范围：10MHz～40GHz；超噪比范围：（4～16）dB。
522微波信号源
频率范围：10MHz～40GHz; 频率准确度：1×10-7；输出功率范围：（一70～十7）dBm；输出功率平坦度：Q1dB/10MHz。
523步进衰减器
频率范围：10MHz～40GHz；最大衰减：≥60dB；衰减步进：1dB；衰减不确定度：005dB～01dB，k=2。
524数字电压表
直流电压测量范围：（030）V；最大允许误差：士003V。
525网络分析仪
频率范围：10MHz～40GHz; 反射系数模值最大允许误差：土002。
526放大器
频率范围：10MHz～40GHz；噪声系数：<6dB; 增益：>45dB。
527低通滤波器
截止频率：15GHz；带外抑制比：>40dB。
528隔离器
频率：1GHz; 隔离度：>20dB；电压驻波比：<12。
529功率计
频率范围：10MHz～40GHz；功率测量范围：（一25～十5）dBm；
2 JJF1460—2014
线性度：<05%。 5210定向耦合器
频率范围：10MHz～40GHz；耦合度：>10dB；隔离度：>30dB。
5211噪声系数分析仪
频率范围：10MHz～40GHz；噪声系数测量最大允许误差：土01dB。
6校准项目和校准方法 61校准项目
外观及工作正常性检查；频率准确度；噪声系数；一增益； -本机噪声系数； Y系数抖动；噪声源驱动电压；
一
一输人端口反射系数模值。
62外观及工作正常性检查
用目测法检查被校噪声系数分析仪的外观及附件，应有说明书、原校准或检定证书和全部配套附件；被校噪声系数分析仪的各开关、按键等调节正常，不应有影响电气性能的机械损伤。
被校噪声系数分析仪通电后应正常工作；按其技术说明书规定时间预热，预热后应工作正常：有自检功能的，应能通过自检。 63频率准确度 631信号源扫频法
a）按图1连接仪器设备；
微波信号源 被校噪声系数分析仪图1频率准确度校准框图
b）被校噪声系数分析仪测量结果显示方式为相对噪声线性功率、平均次数不小于 16、带宽BW为4MHz，点频工作模式；
c）微波信号源信号输出形式为连续波、输出功率P。为一70dBm； d）微波信号源输出频率f。按照附录A表A1设置； e）设置被校噪声系数分析仪的频率为f。，按照仪器说明书要求调节中频衰减量和
射频衰减量，调节完毕后将其固定；
f）按公式（1）改变微波信号源输出频率f。i，记录被校噪声系数分析仪的相对噪
