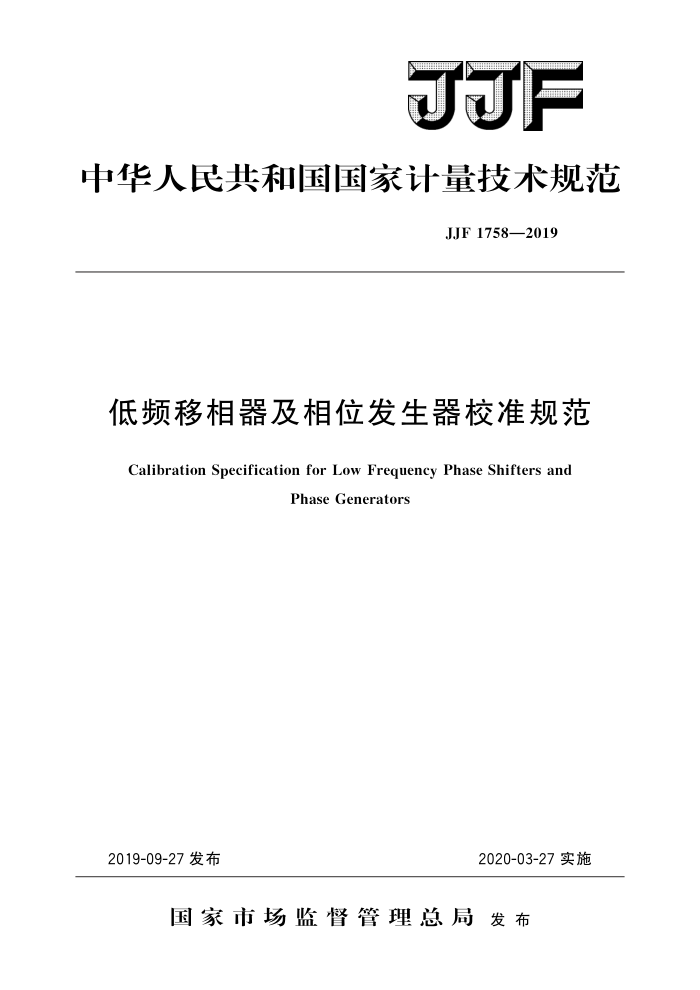

JJF
中华人民共和国国家计量技术规范
JJF1758—2019
低频移相器及相位发生器校准规范
Calibration Specification for Low Frequency Phase Shifters and
Phase Generators
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJF1758—2019
低频移相器及相位发生器
校准规范 Calibration Specification for LowFrequencyPhaseShifters
JJF 1758—2019 代替JJG530—1988
and Phase Generators
归口单位：全国无线电计量技术委员会起草单位：中国航天科工集团二院203所
工业和信息化部电子第五研究所
中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1758—2019
本规范起草人：
吕雪（中国航天科工集团二院203所）杨桥新（工业和信息化部电子第五研究所）梁伟军（中国计量科学研究院）杨轶（中国航天科工集团二院203所）陈云梅（中国航天科工集团二院203所） JJF1758—2019
目 录
引言 1 范围· 2
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (4) (6) (6) (7) (9) (11)
概述· 3 计量特性 3.1输出频率 3.2输出正弦波幅度 3.3 输出正弦波总谐波失真. 3.4 输出相移· 4校准条件. 4. 1 环境条件 4.2 测量标准及其他设备.. 5校准项目和校准方法.. 5. 1 校准项目 5. 2 外观及功能性检查.· 5.3 输出频率 5. 4 输出正弦波幅度· 5. 5 输出正弦波总谐波失真 5. 6 输出相移·
校准结果表达· 复校时间间隔·
6 7
附录A 原始记录格式附录B校准证书内页格式附录C主要项目校准结果不确定度评定示例
- JJF1758—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范是对JJG530一88《低频移相器（试行）检定规程》的修订，修订内容如下：
原规程名称为《低频移相器（试行）检定规程》，现修改为《低频移相器及相
位发生器校准规范》；
增加了相位发生器的校准，校准项目包含输出频率、输出正弦波幅度、输出正
-
弦波总谐波失真和输出相移；
频率范围由50Hz～50kHz扩展为1Hz～100kHz。 本规范的历次版本发布情况：
-JJG530—1988。
II JJF1758—2019
低频移相器及相位发生器校准规范
1范围
本规范适用于频率在1Hz～100kHz范围内的低频移相器、相位发生器的校准。
2概述
低频移相器是通过移相网络使输出信号相对于输入信号具有一定的相位差相位发生器作为一种双通道信号发生器，可同时输出两路相位差精确可调的同频率
信号，且每路的输出幅度可独立调节
低频移相器及相位发生器主要用于自动控制系统、无线电导航测距和定位系统，也可以作为相位标准对频率响应分析仪、低频相位计等相位测量设备进行校准。
3计量特性 3.1输出频率
频率范围：1Hz～100kHz；最大允许误差：士1×10-4。
3.2输出正弦波幅度
幅度范围：50mV~10V；最大允许误差：士（0.5%～2%）（10Hz～100kHz）。
3.3输出正弦波总谐波失真
范围：0.01%~0.3%。 3.4输出相移
频率范围：1Hz～100kHz; 相移范围：0°～360°；最大允许误差：士（0.02°～0.2°）（低频移相器）；
士（0.01°～0.5°）（相位发生器）。
注：以上技术指标不作合格性判别，仅提供参考
4校准条件
4.1环境条件
a）环境温度：23℃士5℃； b）相对湿度：≤80%； c）电源要求：电压（220V士11V），频率（50Hz士1Hz）； d）其他：周围无影响仪器正常工作的机械振动和电磁干扰
4.2测量标准及其他设备 4.2.1通用计数器
1 JJF1758—2019
频率范围：1Hz～100kHz; 最大允许误差：±1×10-5。
4.2.2数字多用表
a）频率范围：10Hz～100kHz； b）交流电压测量范围：10mV10V；最大允许误差：±（0.1%～0.5%）。
4.2.3失真度测量仪
a）频率范围：20Hz～100kHz； b）失真度测量范围：0.01%～30%；
最大允许误差：±（1dB～2.5dB），即［士（12%～33%）］（相对值）。
4.2.4 低频信号发生器
a）频率范围：1Hz～100kHz；
最大允许误差：士5×10-5； b）幅度范围：1mV~10V；
最大允许误差：士2%； c）总谐波失真：≤0.03%
4.2.5低频相位计
a）频率范围：1Hz～100kHz; b）相移范围：0°~360°；
分辨力：0.001°；相位增量最大允许误差：士（0.005°～0.02°）。
4.2.6示波器
带宽：100MHz。 5 校准项目和校准方法 5.1 校准项目
低频移相器及相位发生器校准项目见表1。
表1低频移相器及相位发生器校准项目表
序号 1 2 3 2 5
条款 5. 2 5. 3 5. 4 5. 5 5. 6
低频移相器
校准项目名称
相位发生器
外观及功能性检查
+
+ + + + +
输出频率输出正弦波幅度
输出正弦波总谐波失真
输出相移
+
注：“十”表示该项目应校准；“ ”表示无该项目。
77
2 JJF1758—2019
5.2外观及功能性检查
a）被校仪器各开关、按键等调节正常，应无影响仪器正常工作的机械损伤；各种必要的附件和文件应齐全；
b）按说明书规定的预热时间进行预热，预热后应工作正常；有自检功能的，应能通过自检；没有自检功能的，应通过示波器对输出波形进行检查，将上述检查结果记人附录A表A.1中。 5.3输出频率
a）按图1连接仪器；
参考相位输出
通用计数器
被校相位发生器
可变相位输出
图1低频相位发生器输出频率校准框图
b）设置被校相位发生器输出频率和幅度（一般为1V）：直流偏置置零： c）读取通用计数器频率测量值，并记入附录A表A.2中； d）改变被校相位发生器输出频率，重复步骤c），直至完成所有频率点的校准。
5.4输出正弦波幅度
a）按图2连接仪器；
参考相位输出可变相位输出
数字多用表
被校相位发生器
图2相位发生器输出正弦波幅度校准框图
b）设置被校相位发生器输出频率和幅度，直流偏置置零： c）读取数字多用表交流电压测量值，并记入附录A表A.3中； d）改变被校相位发生器输出幅度，重复步骤c），直至完成该频率下参考相位输出
端幅度测量点的校准；
e）改变被校相位发生器输出频率，重复步骤b）～d)，直至完成参考相位输出端正弦波幅度的校准；
f）将被校相位发生器可变相位输出连接至数字多用表，重复步骤b）～e），直至完成可变相位输出端正弦波幅度的校准。 5.5输出正弦波总谐波失真
a）按图3连接仪器；
参考相位输出可变相位输出
失真度测量仪
被校相位发生器
图3相位发生器输出正弦波总谐波失真校准框图
b）设置被校相位发生器输出频率和幅度（一般为1V），直流偏置置零；
3
