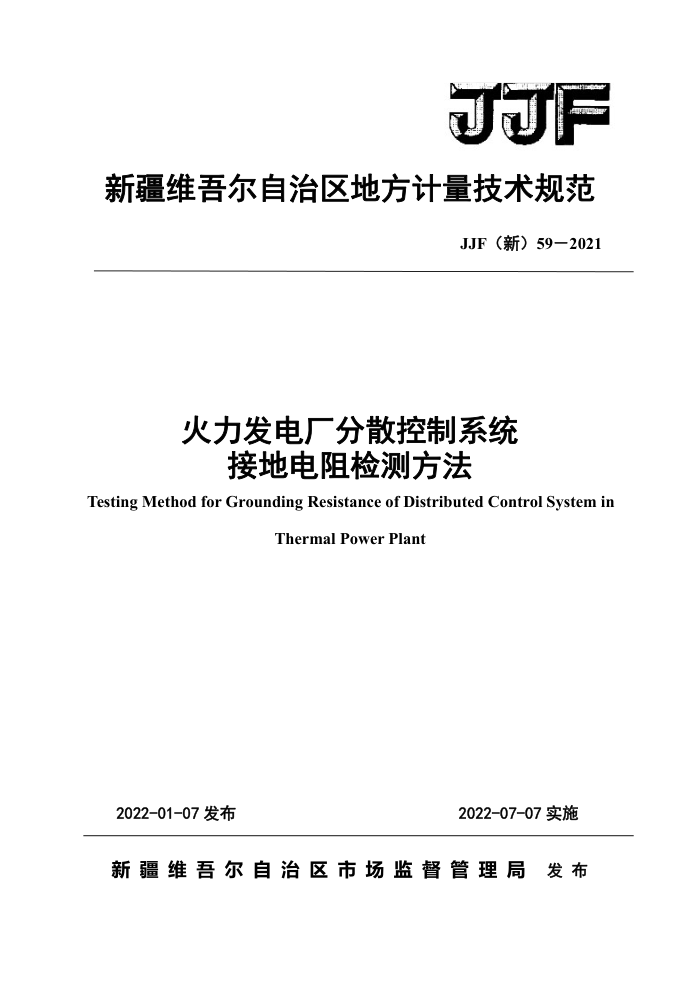

JJF
新疆维吾尔自治区地方计量技术规范
JJF（新）59—2021
火力发电厂分散控制系统
接地电阻检测方法
Testing Method for Grounding Resistance of Distributed Control System in
Thermal Power Plant
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)59-2021
火力发电厂分散控制系统接地电阻检测方法 Testing Method for GroundingResistance of Distributed Control System in Thermal Power Plant
JJF（新)59—2021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：新疆众和股份有限公司
本规范委托起草单位负责解释 JJF(新)59-2021
本规范主要起草人：
吴蓓（新疆维吾尔自治区计量测试研究院）
罗雪芳（新疆维吾尔自治区计量测试研究院）
参加起草人：
刘志强（新疆维吾尔自治区计量测试研究院）
郑云林（新疆维吾尔自治区计量测试研究院）
王晓文（新疆维吾尔自治区计量测试研究院）
史鹏飞（新疆维吾尔自治区计量测试研究院）
马斐学（新疆众和股份有限公司） JJF（新）59-2021
目录
引 1 范围. 2 引用文件. 3 概述. 4 计量特性. 5 检测条件.. 5. 1 环境条件 5.2 测量标准及其他设备 6检测项目和检测方法 6. 1 外观检查.. 6.2 检测前准备， 6.3 接地电阻检测. 7检测结果 7. 1 检测记录 7. 2 检测报告. 附录A 接地电阻检测记录. 附录B 检测报告的内容.
2
... 2 JJF(新)59-2021
引 言
JJF1001《通用计量术语及定义》和JJF1071《国家计量校准规范编写规则》 共同构成本规范制订的基础性系列规范。
本规范在参考了GB50150《电气装置安装工程电气设备交接试验标准》、 DL/T659《火力发电厂分散控制系统验收测试规程》和DL/T774《火力发电厂热工自动化系统检修运行维护规程》，结合疆内火力发电厂分散控制系统接地装置现状制订。
本规范为首次制定。
I JJF(新)59-2021
火力发电厂分散控制系统接地电阻检测方法
1.范围
本方法适用于火力发电厂分散控制系统（DCS）接地电阻的检测。
2.引用文件
GB50150电气装置安装工程电气设备交接试验标准 DL/T659火力发电厂分散控制系统验收测试规程 DL/T774火力发电厂热工自动化系统检修运行维护规程凡是注日期的引用文件，仅注日期的版本适用于本检测方法；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本检测方法。 3.概述
火力发电厂分散控制系统（即DCS系统）是采用计算机、通信和屏幕显示技术，实现对生产过程的数据采集、控制和保护等，并利用通信技术实现数据共享的多微型计算机监视和控制系统，主要有现场控制站（I/O站）、数据通讯系统、人机接口单元（操作员站、工程师站）、机柜、电源等组成。为了有效避免机组正常运行和检修过程中发生重要信号干扰及串入强电对DCS系统硬件造成损害等事故的发生，DCS系统需要有可靠完善的接地系统。它是保证电厂DCS安全可靠运行不可缺少的条件，同时也是避免人身伤害或设备损坏的重要手段。 4. 计量特性
表1计量特性一览表
序号 1
检测项目外观
技术要求
接地连接牢固可靠无断开无松动
DCS采用独立接地网时，接地电阻值不超过2Q
接地电阻
2
DCS与电厂电力系统共用一个电气网时，
接地电阻值不超过0.5Q
注：以上指标不做合格判定依据，仅供检测时参考，如制造厂有特殊要求，则按照制造特殊说明操作。 5. 检测条件
5.1 环境条件
- JJF（新）59-2021
环境温度：（20士10）℃；相对湿度：≤85%；无强电磁场干扰、无震动。
5.2测量标准及其他设备
表2检测用设备一览表
序号 1
设备名称
准确度等级
测量范围
2级
接地电阻测试仪
(0.01199）2
6. 检测项目和检测方法
6.1 外观检查
目视检查接地连接处外观是否完好，地线与地极连接的焊接点应无断裂、虚焊、 腐蚀；固定机柜间地线的垫片、螺栓等应紧固无松动、锈蚀；机柜内接地线必须用绝缘铜芯线直接与公共地线连接，不得通过由螺丝固定的中间物体连接；除制造厂有明确规定外，整个计算机控制系统内各种不同性质的接地，均应经绝缘电缆或绝缘线引至总接地板，以保证“一点接地”。 6.2检测前准备
进行接地电阻检测试验前，应先找到需要测量机柜接地节点的位置，做好名称、 编号等记录以区分测试地点：根据测试位置，布置完成接地电阻测试的接地电流极和电压极的位置，连接好测试线。 6.3接地电阻检测
采用直接测量法测量接地电阻值，连续测量两次，取两次平均值作为测量结果，检测结束后，设备恢复检测前状态。
测得接地电阻值应满足表1的要求。 7.检测结果 7.1检测记录
记录格式见附录A。
7.2检测报告
检测报告由封面和检测数据组成，经检测的仪器应出具检测报告，检测报告应包括的信息及推荐的检测报告内页格式见附录B。检测项目可根据被测仪器的预期用途选择使用，对检测方法的偏离，应在检测报告中注明。
