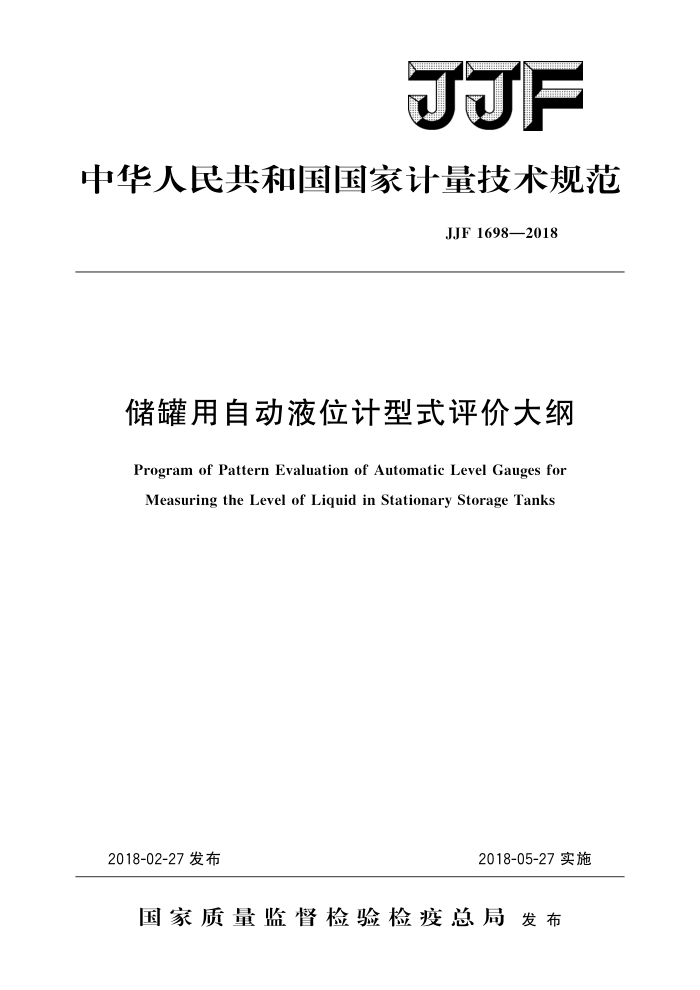

中华人民共和国国家计量技术规范
JJF 1698—2018
储罐用自动液位计型式评价大纲
Program of Pattern Evaluation of Automatic Level Gauges for Measuring the Level of Liquid in Stationary Storage Tanks
2018-02-27 发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJF1698—2018
储罐用自动液位计
型式评价大纲 Program of Pattern Evaluation of
JJF 1698—2018
Automatic Level Gauges for Measuring the Level of Liquid in Stationary Storage Tanks
归口 单位：全国压力计量技术委员会起草单位：上海市计量测试技术研究院
国家大容量第一计量站
本规范委托全国压力计量技术委员会负责解释 JJF1698—2018
本规范主要起草人：
胡安伦（上海市计量测试技术研究院）张永波（国家大容量第一计量站）
参加起草人：
章天 （上海市计量测试技术研究院） JJF1698—2018
目 录
引言
(IⅡ) (1) (1) (1) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (6) (7) (7) (7) (8) (8) (8) (8) (9) (10) (10) (13) (14)
范围… 2 引用文件. 3 术语. 4 概述· 5 法制管理要求 5.1计量单位 5. 2 最大允许误差 5.3 标志和标识· 5.4 外部结构设计要求 6 计量要求 6. 1 示值误差· 6.2 回差 6.3 鉴别阈· T 通用技术要求 7. 1 正常工作条件. 7. 2 参考工作条件. 7.3外观与结构… 7. 4 影响量试验· 7.5 湿热-冷凝循环试验 7.6抗扰度试验 8 型式评价项目 9 试验项目的试验条件和方法·. 9.1 型式评价的条件： 9. 2 试验设备 9.3 示值误差： 9. 4 回差 9.5 鉴别阈· 9.6 外观与结构· 9. 7 影响量试验 9.8 湿热-冷凝循环试验 9.9抗扰度试验… 10 型式评价结果的判定原则附录A原始记录格式
..
I JJF1698—2018
引言
JJF1016《计量器具型式评价大纲编写导则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成本规范修订工作的基础性系列规范
本大纲结合我国国情，采用了国际法制计量组织（OIML）国际建议R85-1&2 《固定储罐液位测量的自动液位计第1部分：计量及技术要求；第2部分：计量管理及检测方法》（Automaticlevelgaugesformeasuringthelevelofliquidinstationarystor age tanks-Part l: Metrological and technical requirements; Part 2: Metrological controlandtests）的部分内容。
大纲中术语部分采用了JJF1009《容量计量术语及定义》、JJG168《立式金属罐容量》、GB/T13894《石油和液体石油产品液位测量法（手工法）》；技术要求参照JJG971 《液位计》、GB/T2423《电工电子产品环境试验》、GB/T17626《电磁兼容试验和测量技术》等。
本大纲为首次发布。
II JJF1698—2018
储罐用自动液位计型式评价大纲
1范围
本大纲适用于安装于大型储罐上、用于贸易结算的自动液位计（以下简称液位计）的型式评价。
2引用文件
本大纲引用下列文件： JJG168一2005立式金属罐容量 JJG971液位计 JJF1009—2006容量计量术语及定义 GB/T2423.1电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿
热（12h十12h循环）
GB/T13894石油和液体石油产品液位测量法（手工法） GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的
抗扰度试验
GB/T17626.29电磁兼容试验和测量技术直流电源输人端口电压暂降、短时中断和电压变化的抗扰度试验
OIMLR85-1&2固定储罐液位测量的自动液位计第1部分：计量及技术要求，第2部分：计量控制及检测方法（Automaticlevelgaugesformeasuringthelevelof li uid in stationary storage tanks Part l: Metrological and technical requirements; Part 2: Metrological control and tests)
凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。
3术语
3.1自动液位计automaticlevelgauge；ALG
在固定大型储罐上使用的、用于贸易结算的、通过传感器测量储罐内液面位置、并计算出罐内液体体积变化的一种自动仪器（包含显示部分），可以是接触式的或非接触
1 JJF1698—2018
式的。 3.2液位传感器liquidlevelsensor
是液位计的一部分，用于探知液位所在，将液位的信号转换为电信号的测量元件。
3.3液位变送器transducer
是液位计的一部分，将传感器的输出信号转变为可被识别和记录的标准信号。
3.4显示装置indicatingdevice
是液位计的一部分，用来显示液位的测量结果。
3.5计量板dipplate
位于计量口正下方，一块焊在容器底部（或容器壁上）的水平金属板，是下计量基准点的定位板。 3.6上计量基准点upperreferencepoint
主计量口中下尺槽的垂线与上边沿的交点（上检尺点）。 ［JJG168—20053.3]
3.7下计量基准点dippingdatumpoint
通过上计量基准点的自由下垂线与计量板表面的相交点。也称为零点（下检尺点）。 LJJG168—20053.4
3.8实高dip
沿垂直测量轴线测量的，液面与下计量基准点间的垂直距离。
3.9空高ullage
沿垂直测量轴线测量的，液面与上计量基准点间的垂直距离。
3.10参照高度referencelength
上计量基准点与下计量基准点之间的垂直距离，又称检尺点高度。 ［JJG168—20053.5]
3.11液位计参考高度gaugereferencelength
液位计的安装零点与下计量基准点之间的垂直距离。 3.12异常fault
液位计的示值误差和基本误差的差值。 3.13明显异常significant fault
比规定的最大允许误差大得多的异常值。
3.14检查装置checkingfacility
该装置包含在液位计中，它能够检测出异常、明显异常或液位计中某个装置的功能故障，并采取相应的发光信号、发声信号、测量过程停止等措施。
4概述 4.1组成和用途
液位计是用来自动测量和显示储罐中液体位置的仪表。其中仪表显示出来的液位是以储罐内一个固定参考点（下计量基准点）为参照对象的高度值：结合罐容量表，给出储罐内液体接收量、发出量以及静态下储存量。一台液位计至少应包含液位传感部分 2 JJF1698—2018
（液位传感器）、转换装置（液位变送器）和显示部分（显示装置）。 4.2液位计测量原理图
液位计测量原理图见图1
液位计零点
上计量基准点
空高
液位计参考高度
参照高度
液位
液位传感器
实高
下计量基准点
下计量板
图1液位计测量原理图
5法制管理要求 5.1计量单位
液位计应采用国家法定计量单位：m（米），或是它的十进倍数单位：mm（毫米）等。 5.2最大允许误差
液位计的最大允许误差为士1mm。在安装前，实验室受控的试验条件下，如生产厂商给出的最大允许误差小于土1mm的按实际给出值。
