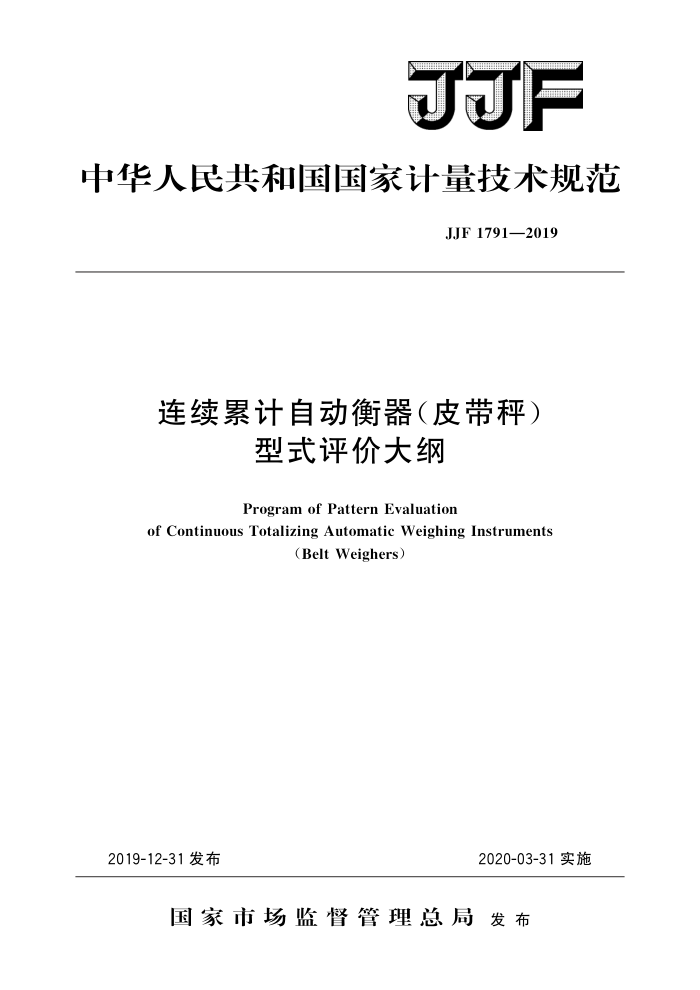

JJF
中华人民共和国国家计量技术规范
JJF1791—2019
连续累计自动衡器（皮带秤）
型式评价大纲
Program of Pattern Evaluation
of Continuous Totalizing Automatic Weighing Instruments
(Belt Weighers)
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1791—2019
连续累计自动衡器（皮带秤）
型式评价大纲
JJF1791—2019 代替JJG195—2002 中型式评价部分
ProgramofPatternEvaluationofContinuous
Totalizing Automatic Weighing Instruments
(Belt Weighers)
归口单位：全国衡器计量技术委员会自动衡器分技术委员会主要起草单位：江苏省计量科学研究院
青岛市计量技术研究院
参加起草单位：南京三埃工控股份有限公司
赛摩电气股份有限公司
本规范委托全国衡器计量技术委员会自动衡器分技术委员会负责解释 JJF1791—2019
本规范主要起草人：
王海涛（江苏省计量科学研究院）胡强（江苏省计量科学研究院）王均国（青岛市计量技术研究院）
参加起草人：
陆勤生（南京三埃工控股份有限公司）何福胜（赛摩电气股份有限公司）张建 (江苏省计量科学研究院) 陈斌 (江苏省计量科学研究院) JJF1791—2019
目 录
(Ⅲ) (1) (1) (2) (2) (2) (3) (3) (4) (5) (5) (5) (5) (5) (6) (6) (7) (7) (8) (8) (8) (10) (11) (11) (12) (13) (13) (13) (13) (14) (14) (14) (14) (14) (14) I
引言
范围· 2引用文件…· 3术语· 3.1 一般定义· 3.2结构. 3.3分度值· 3.4 指示和误差 3.5 称量性能 4 概述· 5法制管理要求· 5.1计量单位 5.2准确度等级· 5.3计量法制标志和计量器具标识· 6计量要求· 6.1 准确度等级划分.. 6.2分度值的表示形式.. 6.3最小累计载荷（Zmin） 6.4 最小流量（Qmin） 6.5 预热时间试验要求 6.6静态载荷的模拟试验要求 6.7 现场试验误差要求..
.
通用技术要求. 7.1操作安全性 7. 2 累计显示器和打印装置 7. 3 半自动置零装置和自动置零装置· 7. 4 过载保护 7. 5 封装· 7. 6 环境影响要求， 7. 7 抗干扰性能 7.8对显著增差的反应…. 7.9指示器显示测试... 7.10 预热时间 8 型式评价项目一览表. 8.1观察及核查项目
7 JJF1791—2019
(15) (16) (16) (17) (17) (17) (17) (18) (18) (18) (20) (23) (40) (42) (44) (45) (46) (47) (100)
8.2试验项目 9提供样机的方法及样机的使用方式和技术资料 9.1提供样机的方法·： 9. 2 样机的使用方式 9.3 提供型式评价试验的技术资料..· 10 试验项目 10.1 试验设备 10.2 技术资料审查 10.3 技术检查 10.4 试验的通用要求 10.5 计量性能试验 10.6 影响因子和干扰试验 10.7 计量特性试验 10.8 现场试验 10.9 现场物料试验 11型式评价结果的处理附录A关键零部件和材料表附录 B 型式评价原始记录附录C 符号含义.
II JJF1791—2019
引言
本型式评价大纲原则上修改采用国际法制计量组织的国际建议OIMLR5C
2014（E）连续累计自动衡器（皮带秤）［ContinuousTotalizingAutomaticWeighing Instrument（BeltWeighers），对JJG195一2002《连续累计自动衡器（皮带秤）》中有关型式评价部分进行修订，并结合我国连续累计自动衡器（皮带秤）型式评价的实际情况，保留了JJG195一2002《连续累计自动衡器（皮带秤）》中有关型式评价仍然适用的内容。
在编写格式上参考了JJF1016一2014《计量器具型式评价大纲编写导则》的要求。 与JJG195一2002《连续累计自动衡器（皮带秤）检定规程》相比，本大纲的主要
变化如下：
一删除了部分术语；
删除了首次检定、后续计量管理的内容；根据皮带秤发展现状，皮带秤的等级中增加了0.2级及相关的要求： -0.5级皮带秤的影响因子试验最大允许误差由0.18%改为0.175%；零点的短期稳定性试验中，5次试验中0.5级皮带秤获得的最小累计示值与最
大累计示值之差由0.0013%改为了0.00125%；
零点的长期稳定性试验中，3h前后所有示值中最小累计示值与最大累计示值
的差值由0.0018%改为了0.00175%；
零载荷最大偏差试验中，累计显示器的示值与初始示值的示值偏差由0.18%
改为0.175%；
增加了外接电源或适配器供电电源装置（AC或DC）、不可充电电池供电电源
（DC）的电压变化的要求；
在10.3中增加了技术检查的要求：一在“湿热”试验中增加了“凝露”试验；一增加了浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度试验，修改了电压
暂降、短时中断抗扰度试验和射频电磁场辐射抗扰度试验技术指标；
应用范围不同：明确规定本大纲仅适用于连续累计自动衡器（皮带秤）的型式
评价，不适用首次检定、后续检定和使用中检验；
一内容不同：增加了第8章型式评价项目一览表、第10章型式评价结果的处理
的相关内容：
在编制格式上执行了JJF1016一2014《计量器具型式评价大纲编写导则》，增
加了“项目一览表”“型式评价结果处理”等内容；
增加了附录A关键零部件清单；一增加了附录B防欺骗性使用的核查项目、核查要求、核查内容、核查结果；增加了附录C符号含义。 JJF1791一2019《连续累计自动衡器（皮带秤）型式评价大纲》的历次版本发布情
况为：
JJG195—2002。
II JJF1791—2019
连续累计自动衡器（皮带秤）
型式评价大纲
1范围
本型式评价大纲适用于计量器具分类编码为12061000的连续累计自动衡器的型式评价。规定了连续累计自动衡器（皮带称）的法制管理要求、计量要求、技术要求以及型式评价的试验要求和试验程序。
本大纲适用于以下类型的皮带秤：
利用重力原理，以连续的称量方式确定累计散装物料质量的皮带秤；与单速皮带输送机或变速皮带输送机一起使用的皮带秤。
2 引用文件
JJG99码 JJF1181衡器计量名词术语及定义 GB/T2423.1—2008电工电子产品 环境试验第2部分：试验方法 试验A：
低温
GB/T2423.2—2008 电工电子产品 环境试验 第2部分：试验方法 试验B：高温
GB/T2423.3—2016 电工电子产品 环境试验 第2部分：试验方法 试验 Cab：恒定湿热试验
GB/T2423.4—2008 电工电子产品 环境试验 第2部分：试验方法 试验Db 交变湿热（12h十12h循环）
GB/T2424.1—2015 环境试验 第3部分：支持文件及导则 低温和高温试验 GB/T2424.2—2005 电工电子产品环境试验湿热试验导则 GB/T17214.2—2005 工业过程测量和控制装置的工作条件第2部分动力 GB/T17626.1—2006 电磁兼容试验和测量技术抗扰度试验总论 GB/T17626.2—2018 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4—2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度
试验
GB/T17626.5—2019 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.6—2017 电磁兼容 试验和测量技术射频场感应的传导骚扰
抗扰度
GB/T17626.11—2008 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
GB/Z18039.5—2003 ：电磁兼容 环境 公用供电系统低频传导骚扰及信号传输
1 JJF1791—2019
的电磁环境
OIMLR50-12014（E）连续累计自动衡器（皮带秤）第1部分：计量和技术要求 [Continuous totalizing automatic weighing instruments (belt weighers)Part l: Metro- logical and technical requirements-tests
OIMLR50-22014（E）连续累计自动衡器（皮带秤）第2部分：试验程序［Con tinuous totalizing automatic weighing instruments (belt weighers) Part 2: Test proce dures
OIMLR50-32014（E）连续累计自动衡器（皮带秤）第3部分：试验报告格式
[Continuous totalizing automatic weighing instruments （belt weighers) Part 3: Test reportformat]
凡是注明日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。
3术语
本大纲中所用的术语与JJF1181的术语相一致，为使用方便和便于理解，引用并增加了以下术语： 3.1一般定义 3.1.1连续累计自动衡器（皮带秤）continuoustotalizingautomaticweighinginstru ments (belt weighers)
无需中断输送带的运动，而对输送带上的散装物料进行连续称量的自动衡器。 3.1.2单速皮带秤singlespeedbeltweigher
输送机按单一标称速度运行的一种皮带秤。 3.1.3变速或多速皮带秤variablespeedormultiplespeedbeltweigher
皮带秤与输送机安装在一起，皮带运行时速度可在一定范围内变化，或多于一种速度设定。 3.2结构 3.2.1主要装置maindevices
注：本大纲中，词语“装置”是指执行某一特定功能的任意方法，与其实现机理无关。例如，
通过一个机械装置或一个按键启动某一操作；装置可以是衡器的一个小部件或主要部件。
3.2.1.1称量台式承载器weightable
承载器仅作为输送机的一部分，与皮带秤输送机一起输送物料。 3.2.1.2输送机式承载器inclusiveofconveyor
承载器是一台完整的输送机。此类皮带秤自身具有动力，能独立输送物料。 3.2.1.3皮带输送机belt conveyor
利用皮带输送物料的设备（例如，围绕其轴心旋转的托辊，或是其他装置）。
3.2.1.4输送托辑辊carryingrollers（idlers）（carryingsupports）
承载器之前及之后对输送皮带提供支撑的结构（一般为托辊）。 3.2.1.5称重托辊weighingrollers（idlers）（weighingsupports） 2
