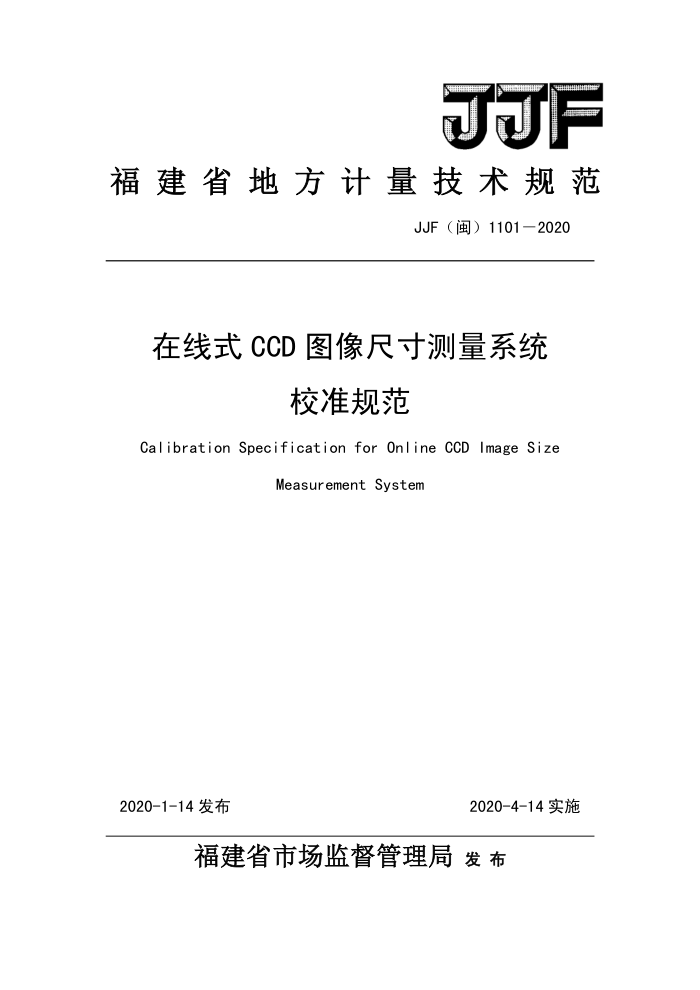

JJF
福建省地方计量技术规范
JJF（闽）1101—2020
在线式CCD图像尺寸测量系统
校准规范
Calibration Specification for Online CCD Image Size
Measurement System
2020-1-14发布
2020-4-14实施
福建省市场监督管理局发布 JJF（闽）1101-2020
在线式 CCD图像尺寸测量
系统校准规范
JJF（闽）1101—2020
Calibration Specification for Online
CCD Image Size Measurement System
本规范经福建省市场监督管理局2020年1月14日批准，自2020
年4月14日起实施。
归口单位：福建省市场监督管理局
主要起草单位：厦门市计量检定测试院参加起草单位：厦门宏发电声股份有限公司
厦门大学
本规范委托厦门市计量检定测试院负责解释。 本规范主要起草人：
郑伟峰 （厦门市计量检定测试院）蒋淑恋 （厦门市计量检定测试院）沈在钦 （厦门市计量检定测试院）郑尚榜 （厦门市计量检定测试院）
参加起草人：
褚旭阳 （厦门大学）沈泽华 （厦门宏发电声股份有限公司）雷新进 （厦门宏发电声股份有限公司） JJF（闽）1101-2020
目 录
引言 1范围· 2引用文件 3术语· 4概述· 5计量特性· 5.1尺寸测量误差 5.2标定系数的重复性· 5.3标定系数的非线性误差·· 5.4各位置测量结果的一致性· 5.5照度均匀性 5.6测量重复性· 6校准条件 6.1环境条件· 6.2标准器及其它设备· 7校准项目和校准方法· 7.1校准项目 7.2校准方法· 8校准结果表达 8.1校准数据处理 8.2校准证书 8.3校准结果的不确定度评定· 9复校时间间隔附录A在线式CCD图像尺寸测量系统校准记录（式样）附录B校准证书校准结果内容附录C尺寸测量误差的校准结果不确定度评定（示例). 附录D角度测量误差的校准结果不确定度评定（示例). 附录E专用标准器组的技术要求·
(II) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (7) (7) (8) (8) (8) (9) (11) (12) (16) (18)
I JJF（闽）1101-2020
引言
本规范参照GB/T24762一2009《产品几何技术规范（GPS）影像测量仪的验收检测和复检检测》制定，其编写格式执行JJF1071一2010《国家计量校准规范编写规则》，测量不确定度评定采用JJF1059.1一2012《测量不确定度评定与表示》要求的内容与方法编写
本校准规范为首次制定文件。 JJF（闽）1101-2020
在线式CCD图像尺寸测量系统校准规范
1范围
本规范适用于测量范围为（0~100）mm，CCD像素在200万以上的在线式
图像尺寸测量系统的校准。 2引用文件
本规范引用了下列文件： JJF1001一2011通用计量术语及定义 JJF1094一2002测量仪器特性评定 JJF1059.1一2012测量不确定度评定与表示 JJF1318一2011影像测量仪校准规范 ISO/CIE 19476:2014(F) Characterization of the performance of illuminance
metersandluminancemeters（照度计和亮度计的性能特性）
GB/T24762一2009产品几何技术规范（GPS）影像测量仪的验收检测和复检检测
凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JF13182011影像测量仪校准规范和ISO/CIE19476:2014(F) Characterization of the performance of illuminance meters and luminance meters （照度计和亮度计的性能特性）中界定的及以下术语和定义适用于本规范。 3.1CCD图像尺寸测量系统
通过CCD摄像系统获取被测对象的清晰图像并完成各类尺寸分析计算的测量系统。 3.2标定系数
通过系统标定建立的被测实际尺寸和CCD像素物理尺寸的数学关系，获取标定系数（尺寸像素测量比）k，单位为mm/pixel。pixel一像素。 3.3标定系数的重复性
用同一标准尺寸对测量系统进行连续重复标定，当无法保证标准器重复摆放的位置及方向完全一致时，多次获取的标定系数k之间的一致性。
1 JJF（闽）1101-2020
3.4标定系数的非线性误差
用不同大小的标准尺寸对测量系统进行标定，获取大小不同的标定系数k，这些标定系数k的线性度。 3.5各位置测量结果的一致性
同一被测尺寸放置在测量平台（视场范围内）上的不同位置时，测量系统测得结果的一致程度。
4概述
在线式CCD图像尺寸测量系统属于非接触式图像尺寸测量仪器的一种，广泛应用于规模化生产型企业流水线上中间产品（半成品和零部件）的尺寸在线测量，测量元素包括长度、宽度、孔距、间距、圆弧、直径、半径、槽宽、角度等。 图1是在线式CCD图像尺寸测量系统示意图。
1CCD成像系统：2一可调立柱：3一计算机：4一图像采集卡：5一传送带：6一被测件
图1在线式CCD图像尺寸测量系统示意图
如图1所示，传送带将被测件传送到指定位置后，图像尺寸测量系统利用 CCD摄像头捕捉到被测件的清晰图片，利用计算机的图像处理软件对图像进行降噪、复原和特征提取以及尺寸计算等一系列技术处理，计算出被测零部件的各类尺寸值，同时与设定的产品标准尺寸进行比对，并参考尺寸公差自动判断零部件尺寸是否符合要求。被测尺寸的测量结果由公式（1）计算。
L=kxn
(1)
式中：L一尺寸测量结果，mm;
k一一标定系数（尺寸像素测量比），mm/pixel； n- 对应的像素点个数。 JJF（闽）1101-2020
5计量特性 5.1尺寸测量误差
见表1所示。
表1 尺寸测量的最大允许误差
项目分辨力
最大允许误差
0.01mm
0.1mm
（0~20）mm (0~40)mm (0~80)mm （0~100）mm
系统测量范围二维尺寸测量误差 0.0 3 mm 直径测量误差 0.0 3 mm 角度测量误差 5.2标定系数的重复性
±0.05 mm
±0.1 mm
±0. 2 mm
±0.05 mm
±0.1 mm
0. 2 mm
0.3°
标定系数的重复性不超过0.05%。
5.3标定系数的非线性误差
标定系数的非线性误差不超过0.1%。 5.4各位置测量结果的一致性
见表2所示。
表2名 各位置测量结果的一致性
各位置测量结果的一致性不超过
系统测量范围
分辨力 0.01mm 0.01mm 0.1mm 0.1mm
(0~20）mm （0~40）mm （0~80）mm （0~100）mm
0.03 mm 0.05mm
0.1 mm 0.2 mm
5.5照度均匀性
照度均匀性不超过20%。 5.6测量重复性
尺寸测量重复性不超过0.03mm。 6校准条件
3
