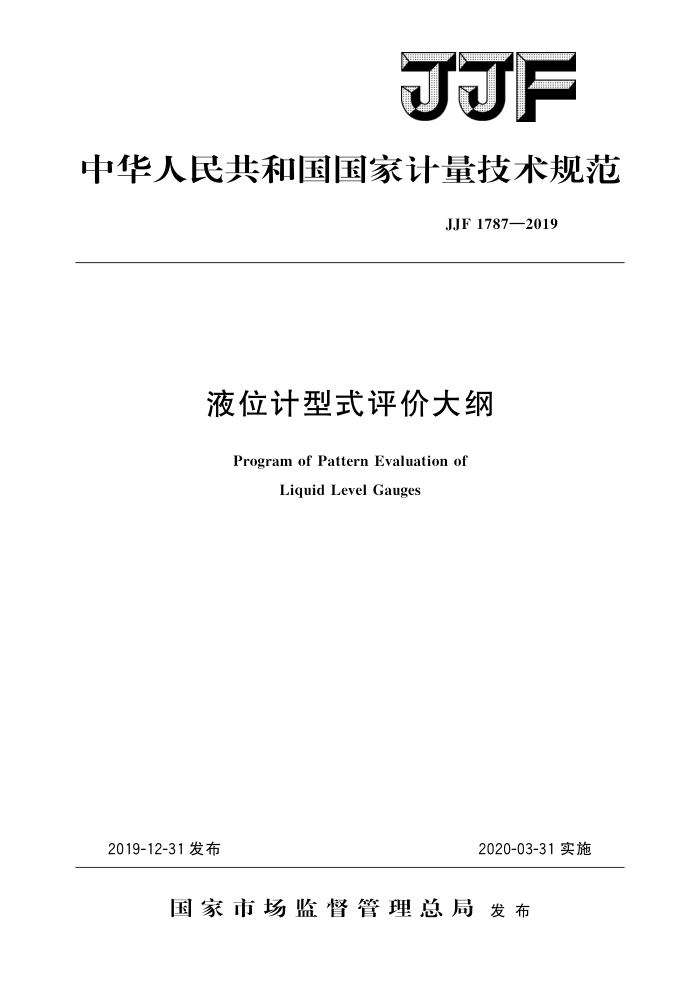

JJF
中华人民共和国国家计量技术规范
JJF1787—2019
液位计型式评价大纲
Program of Pattern Evaluation of
Liquid Level Gauges
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1787—2019
液位计型式评价大纲 Program of Pattern Evaluation of
JJF 1787—2019
Liquid Level Gauges
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：上海仪器仪表自控系统检验测试所有限公司
本规范委托全国压力计量技术委员会负责解释 JJF1787—2019
本规范主要起草人：
屠立猛（上海市计量测试技术研究院）胡安伦王 灿（上海市计量测试技术研究院）
参加起草人：
郭爱华（上海仪器仪表自控系统检验测试所有限公司）
章天需（上海市计量测试技术研究院） JJF1787—2019
目 录
引言 1
(IⅢI) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (6) I
范围· 2 引用文件 3 概述· 4 法制管理要求.. 4.1计量单位… 4.2 最大允许误差· 4.3 标志和标识. 4.4 外部结构设计要求 5 计量要求… 5. 1 示值误差· 5. 2 输出值误差 5.3 回差·· 5. 4 重复性· 5.5 设定点误差 5.6 切换差· 6 通用技术要求. 6.1 正常工作条件. 6.2 参考工作条件 6.3 外观·· 6.4 稳定性 6.5 主电源变化 6.6 环境温度影响· 6.7 共模干扰影响 6.8 工频磁场抗扰度性能 6.9 静电放电抗扰度性能· 6.10 射频电磁场辐射抗扰度性能 6.11 电快速瞬变脉冲群抗扰度性能 6.12 电压暂降、短时中断抗扰度性能 6.13 耐压及密封性 6.14 绝缘电阻 6.15 绝缘强度 6.16 运输贮存适应性
..
：
型式评价项目提供样机的数量
7
8 JJF1787—2019
试验项目的试验方法和条件以及数据处理和合格判据 9. 1 型式评价的条件· 9.2 试验项目所用计量器具· 9.3 试验点 9. 4 示值误差· 9.5 输出值误差· 9.6 回差· 9.7 重复性· 9.8 设定点误差 9.9 切换差· 9.10 外观 9.11 稳定性 9.12 主电源变化
(6) (6) (6) (7) (7) (7) (7) (8) (8) (9) (9) (9) (9) (9) (10) (10) (10) (11) (11) (11) (11) (12) (12) (12) (13)
9
.
9.13 环境温度影响 9.14 共模干扰影响 9.15 工频磁场抗扰度性能 9.16 静电放电抗扰度性能 9.17 射频电磁场辐射抗扰度性能 9.18 电快速瞬变脉冲群抗扰度性能 9.19 电压暂降、短时中断抗扰度性能 9.20 耐压及密封性 9.21 绝缘电阻 9.22 绝缘强度 9.23 运输贮存适应性附录A 原始记录格式
.
II JJF1787—2019
引言
JJF1016《计量器具型式评价大纲编写导则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成本大纲制定的基础性系列规范
本大纲的试验项目的要求和方法参照JJG971《液位计》、GB/T18271.3《过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验》、GB/T25480 《仪器仪表运输、运输贮存基本环境条件及试验方法》、GB/T17626《电磁兼容试验和测量技术》等规范性文件。
本大纲为首次发布。
II JJF1787—2019
液位计型式评价大纲
1范围
本型式评价大纲适用于计量器具分类编码为01320000的液位计的型式评价。
2 引用文件
本大纲引用下列文件： JJG971液位计 GB/T17626.2电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验 GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的
抗扰度试验
GB/T18271.3过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验
GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
液位计广泛应用于工业过程中的罐、釜、塔、瓶、炉、渠等内部液位或界面的测量与控制。液位计按测量原理可分为联通式、浮力式、压力式、反射式、电特性式等
联通式：（石英）玻璃管液位计、玻璃板液位计；浮力式：磁翻柱（板）液位计、磁致伸缩液位计、伺服液位计、钢带液位计、（电）
浮筒液位计、浮球液位计；
压力式：静压（投人）式液位计（变送器）、差压式液位计（变送器）；反射式：雷达液位计、超声波液位计、导波雷达液位计；电特性式：射频导纳液位计、电容式液位计等。
4法制管理要求 4.1计量单位
液位计应采用国家法定计量单位m（米），或是其十进倍数单位：mm、cm等 4.2最大允许误差
液位计最大允许误差应用绝对误差或引用误差来表示。
1 JJF1787—2019
4.3标志和标识 4.3.1计量法制标志一般包括以下内容：
仪表型式批准标志和编号（试验样机应留出相应位置）；产品合格印、证（此项可与计量器具本体分开设置）。
4.3.2液位计标识一般包括以下内容：
名称、规格（型号）、生产厂名或商标；最大允许误差；
一
制造年份及编号和批号；被测介质密度（如需要）；公称压力或额定工作压力（如需要）；
一
一额定工作温度（如需要）；防爆标识（如有）。
4.4外部结构设计要求
液位计的测量部分应采用封闭式结构设计。
5计量要求
5.1示值误差
液位计示值的最大允许误差有两种表示方式： a）示值的最大允许误差为土a%FS 其中：a可以是0.01，0.02，（0.03)，0.05，0.1，0.2，0.5，1.0，1.5，2.0，2.5;
FS为液位计的量程，mm或cm。
b）示值的最大允许误差为士N 其中：N为直接用长度单位表示的最大允许误差，mm或cm；
可在0.5、1、2（3）、5、10、20、50中选取。
5.2输出值误差
具有信号输出功能的液位计，输出值最大允许误差应不超过输出量程的士c%FS。 其中：c可以是0.05，0.1，0.2，0.5，1.0，1.5，2.0，2.5；
FS为液位计输出值的量程，mA或V。
5.3回差
液位计示值和输出值的回差应不超过最大允许误差的绝对值。
5.4重复性
液位计的重复性应不超过最大允许误差绝对值的1/2。
5.5设定点误差
具有位式控制的液位计，其设定点误差限为士a，%FS或（士N'）。 其中：a可以是0.1，0.2，0.5，1.0，1.5，2.0，2.5;
N'为直接用长度单位表示的最大允许误差，mm或cm。
5.6切换差
具有位式控制的液位计，切换差应不超过设定点误差限绝对值的2倍。
2
