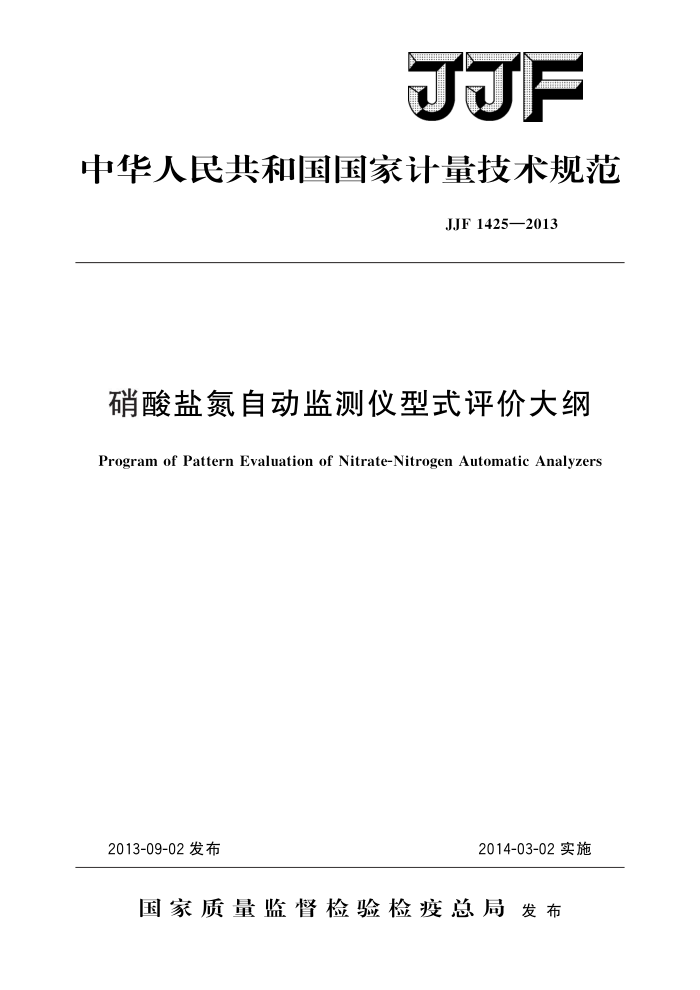

JJF
中华人民共和国国家计量技术规范
JJF1425—2013
硝酸盐氮自动监测仪型式评价大纲
Program of Pattern Evaluation of Nitrate-Nitrogen Automatic Analyzers
2013-09-02发布
2014-03-02实施
国家质量监督检验检疫总局发布 JJF1425—2013
硝酸盐氮自动监测仪型式
评价大纲
JJF 1425—2013
Program of Pattern Evaluation of Nitrate-Nitrogen Automatic Analyzers
归口单位：全国环境化学计量技术委员会
主要起草单位：上海市计量测试技术研究院参加起草单位：江苏省计量科学研究院
上海仪电科学仪器股份有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1425—2013
本规范主要起草人：
丁敏（上海市计量测试技术研究院）顾玮然（上海市计量测试技术研究院）龚飞雁（上海市计量测试技术研究院）
参加起草人：
蔡治强（江苏省计量科学研究院）蒋孝雄（江苏省计量科学研究院）王巧梅（上海仪电科学仪器股份有限公司） JJF1425—2013
目
录
(ⅢI) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (5) (7) (13) (14)
引言 1
范围·. 2 引用文件： 3 概述·
申请单位应提交的技术资料和试验样机 4.1提交的技术资料 4.2提供试验样机·. 5法制管理要求 5.1计量单位要求.. 5.2准确度（最大允许误差）要求 5.3计量法制标志和计量器具标识的要求， 5. 4 外部结构设计要求 5.5其他要求 6 计量要求
1
.
通用技术要求 7.12 外观. 7.2电源电压适应性 7.3安全要求… 7.4环境试验··
7
.
型式评价项目一览表· 试验项目的试验方法和条件：
8
9
9.1计量要求 9.2通用技术要求.. 10型式评价结果的判定和处理附录A硝酸盐氮自动监测仪型式评价原始记录格式
- JJF1425—2013
引言
本大纲依据JJF1016《计量器具型式评价大纲编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》以及JJF1001《通用计量术语及定义》编写。
本大纲的技术指标参考了JJG656一2013《硝酸盐氮自动监测仪》、GB/T11606一2007 《分析仪器环境试验方法》等技术法规，
本大纲为首次发布。
Ⅲ JJF1425—2013
硝酸盐氮自动监测仪型式评价大纲
1范围
本大纲适用于基于电极法和光度法的在线硝酸盐氮自动监测仪的型式评价。
2 引用文件
JJG656一2013硝酸盐氮自动监测仪 GB/T6682一2008分析实验室用水规格和试验方法 GB/T11606一2007分析仪器环境试验方法上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3概述
硝酸盐氮自动监测仪可自动连续监测地下水、地表水、生活污水和工业废水等水体
中的硝酸根浓度。
硝酸盐氮自动监测仪测量方法主要有光度法和电极法。光度法是通过测定特定波长的吸光度而定量测定水样中的硝酸盐氮含量；电极法是通过测量电极电位获得水样中硝酸盐氮含量。
仪器主要由采样，水样处理，检测，数据采集、处理，显示及传输等单元组成。
4 申请单位应提交的技术资料和试验样机
4.1提交的技术资料
提交的技术资料包括： a）样机照片； b）产品标准（含检验方法）； c）总装图、电路图和主要零部件图； d）使用说明书； e）制造单位或技术机构所做的试验报告。
4.2提供试验样机 4.2.1申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供两台样机。按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品：每种规格提供试验样机的数量，按申请单一产品的原则执行；按以上原则，样机数量太多的，可适当减少样机数量。具有代表性的规格，由受理申请政府计量行政部门与承担试验的技术机构根据申请
1 JJF1425—2013
单位提供的技术文件确定 4.2.2一般情况下，样机由申请单位自行送样。对于大型或者在线检测的计量器具，在技术机构的实验室安装、试验有困难的，可由技术机构提出，经委托的政府计量行政部门同意后，技术机构可以派技术人员到申请单位的生产现场或者使用现场进行试验。
5法制管理要求
5.1 计量单位要求
仪器应采用法定计量单位。
5.2准确度（最大允许误差）要求
仪器的最大允许误差应符合JJG656一2013中表1的规定。 5.3计量法制标志和计量器具标识的要求
仪器的铭牌或面板、表头等明显部位应标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨、牢固可靠。 5.3.1计量法制标志一般包括以下内容：
制造计量器具许可证的标志和编号（试验样机应留有相应位置）；一计量器具型式批准标志和编号（试验样机可留有相应位置，本项不是强制性规定）；一产品合格印、证（此项可与计量器具本体分开设置）。
5.3.2计量器具标识一般包括以下内容：
仪器的生产厂名；仪器的名称、规格（型号）；仪器的测量范围；一需要限制使用场合的特殊说明。
5.4外部结构设计要求
仪器应该有方便现场检测的接口、接线端子等结构。 5.5其他要求
必须符合其他有关法制管理要求。
6计量要求
仪器的计量性能要求见表1。
表1硝酸盐氮自动监测仪计量要求
项 目示值误差重复性稳定性响应时间
性能要求 ±10% ≤3%
24h内不超过士10%
≤10 min
注：标“*”者为仅电极法仪器试验项目，下同。
2 JJF1425—2013
7通用技术要求
7.1外观 7.1.1仪器及附件的所有零件应紧固无松动；连接件应连接良好；运动部位应运动灵活、平稳；仪器内外各种管路连接口必须可靠密封，避免漏液。仪器通电后，各部件都能正常工作，各旋钮、按键应能正常调节，显示单元显示结果应清晰完整。 7.1.2新制造仪器的所有电镀表面不应有脱皮现象，喷漆表面色泽应均匀，不得有明显的擦伤、露底、裂纹、起泡及锈蚀现象，外露部件接合处应整齐，无粗糙不平现象使用中仪器不应有影响其正常工作的损伤。 7.2电源电压适应性
电源电压变化（220士22）V，仪器的示值误差应符合表1要求。 7.3安全要求 7.3.1绝缘电阻
仪器的电源进线与机壳之间的绝缘电阻不小于20MQ2， 7.3.2绝缘强度
仪器的电源进线与机壳之间能承受50Hz，1.5kV交流有效值连续1min电压试验，限流5mA，不出现飞弧和击穿现象。 7.3.3泄漏电流
仪器的泄漏电流不大于5mA。 7.4环境试验
仪器环境试验条件见表2。
表2环境试验条件
试验项目低温高温恒定湿热
环境条件 5 ℃ 35℃
相对湿度：80%，温度：25℃
7.4.1低温试验
试验温度见表2。持续时间：2h。 试验期间，仪器应能正常工作。试验持续时间到达后，仪器示值误差应符合表1
要求。 7.4.2高温试验
试验温度见表2。持续时间：2h。 试验期间，仪器应能正常工作。试验持续时间到达后，仪器示值误差应符合表1
要求。 7.4.3恒定湿热试验
试验温度、湿度见表2。持续时间：4h。 试验期间，仪器应能正常工作。试验持续时间到达后，仪器示值误差应符合表1要
3 JJF
