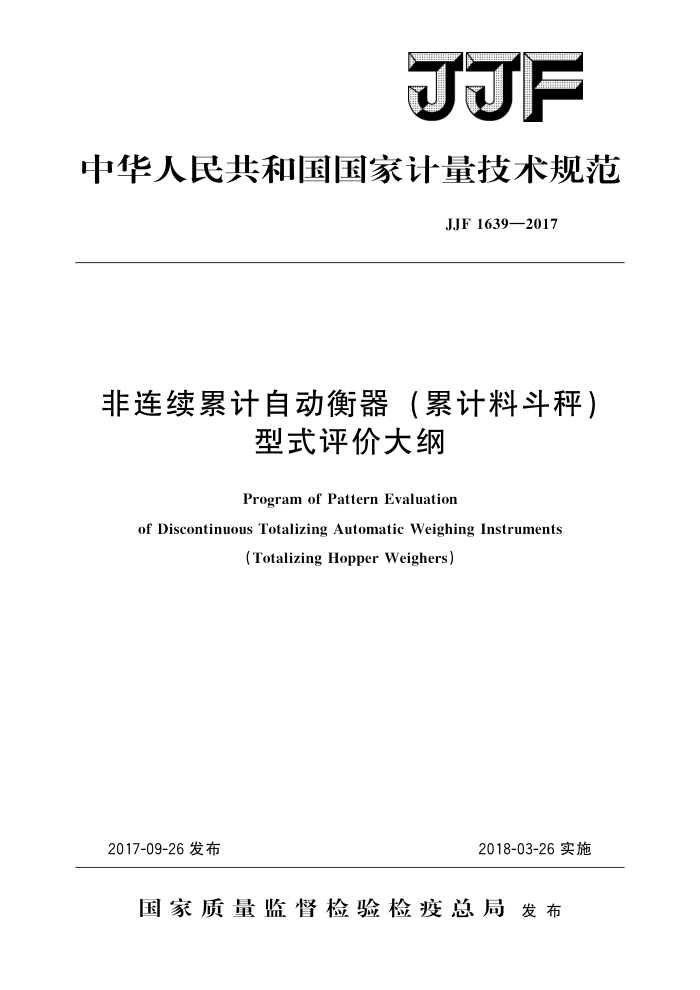

JJF
中华人民共和国国家计量技术规范
JJF1639—2017
非连续累计自动衡器（累计料斗秤）
型式评价大纲
ProgramofPatternEvaluation
of Discontinuous Totalizing Automatic Weighing Instruments
(Totalizing Hopper Weighers)
2018-03-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1639—2017
非连续累计自动衡器
JJF1639—2017 代替JJG648—1996
（累计料斗秤）型式评价大纲 Program of Pattern Evaluation of Discontinuous 《非连续累计自动衡器》
型式评价部分
Totalizing Automatic Weighing Instruments
(Totalizing Hopper Weighers)
归口单位：全国衡器计量技术委员会自动衡器分技术委员会
主要起草单位：青岛市计量技术研究院
中国计量科学研究院
江苏省计量科学研究院辽宁省计量科学研究院
参加起草单位：济南金钟电子衡器股份有限公司
软控股份有限公司
本规范委托全国衡器计量技术委员会自动衡器分技术委员会负责解释 JJF1639—2017
本规范主要起草人：
赵易彬（青岛市计量技术研究院）王均国（青岛市计量技术研究院）王健（中国计量科学研究院）胡强（江苏省计量科学研究院）张保国（辽宁省计量科学研究院）
参加起草人：
高绍和（济南金钟电子衡器股份有限公司）李路波（软控股份有限公司) JJF1639—2017
目 录
(Ⅲ) (1) (1) (2) (3) (3) (3) (3) (4) (5) (5) (5) (5) (6) (6) (6) (6) (6) (7) (7) (8) (9) (9) (11) (13) (13) (14) (14) (15) (17) (18) (18) (19) (20) (20) I
引言
范围… 2 引用文件 3 术语 4 概述· 5 法制管理要求 5.1计量单位 5.2 准确度等级 5.3 计量法制标志和计量器具标识.. 5.4 检定标记· 5.5结构设计要求. 5. 6 安装标志要求 5.7 技术资料· 6计量要求 6.1 最大允许误差· 6.2 分度值的形式·· 6.3 累计分度值 6.4 最小累计载荷值.· 6.5 多个指示装置的一致性…· 6.6 影响因子 6.7 型式评价的试验和检查 T 通用技术要求 7. 1 结构的一般要求.· 7. 2 称量结果的指示和记录· 7. 3 软件.·· 7. 4 具有控制指示装置的累计料斗秤 7. 5 置零装置· 7.6功能要求· 7. 7 物料试验方法的要求· 7.8 量程稳定性试验 8型式评价项目一览表 8.1观察项目. 8.2试验项目 9提供样机的数量及样机的使用方式 9.1提供样机的数量·
. JJF1639—2017
(20) (21) (21) (21) (21) (23) (23) (27) (29) (44) (47) (49) (50) (127)
9.2样机的使用方式 10试验项目的试验方法和条件以及数据处理和合格判据 10.1技术资料审查 10.2 技术检查 10.3 通用试验要求 ： 10.4 试验程序 10.5 计量试验 10.6 附加功能 10.7 影响因子和干扰试验 10.8 量程稳定性试验 10.9 现场试验步骤 11结果的判定附录A型式评价原始记录附录B缩写和符号
.
II JJF1639—2017
引言
本大纲修改采用OIMLR107：2007（E）非连续累计自动衡器（累计料斗秤） [DiscontinuousTotalizingAutomatic Weighing Instruments (Totalizing Hopper Weigh- ers），并结合了我国非连续累计自动衡器（累计料斗秤）的实际情况。在编写格式上执行了JJF1016一2014《计量器具型式评价大纲编写导则》的要求
与OIMLR107-1：2007（E）相比，本大纲的主要变化如下：
编写格式上的不同：将R107中第2章计量要求、第3章技术要求、第4章电子衡器要求、第5章计量
控制以及第6章试验方法：修改为本大纲中的第5章法制管理要求、第6章计量要求、 第7章通用技术要求和第9章试验条件和方法，将缩写和符号改为附录B；
内容不同：增加了第8章型式评价项目一览表和第10章型式评价结果的处理相关内容。 JJG648一1996的历次版本发布情况为：
JJG648—1990。
II JJF1639—2017
非连续累计自动衡器（累计料斗秤）
型式评价大纲
1范围
本大纲规定了非连续累计自动衡器（以下简称为“累计料斗秤”）的试验要求和试验程序。
本大纲适用于国家授权型式评价实验室的型式评价工作，其他技术机构或制造企业
可参照本大纲开展相应的试验。
本大纲适用于计量器具分类编码为12061500的累计料斗秤的型式评价。 本大纲不适用于以下类型的累计料斗秤：
“动态称量”的累计料斗秤；一由多个称量周期乘以预设恒定载荷的质量得到累计散状载荷的累计料斗秤。
2引用文件
本大纲引用了下列文件： JJG99础码 JJG555非自动秤通用检定规程 JJF1181衡器计量名词术语及定义 GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法 试验B：高温
GB/T2423.3—2016 环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2424.1—2015 环境试验第3部分：支持文件及导则低温和高温试验 GB/T2424.2—2005 电工电子产品环境试验湿热试验导则 GB/T17214.2—2005 工业过程测量和控制装置的工作条件第2部分动力 GB/T17626.1—2006 电磁兼容 试验和测量技术抗扰度试验总论 GB/T17626.2—2006 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度
试验
GB/T17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗
扰度
GB/T17626.11—2008 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
1 JJF1639—2017
GB/T18039.5一2003电磁兼容环境公用供电系统低频传导骚扰度及信号传输的电磁环境
GB/T28013一2011非连续累计自动衡器 OIMLR107-1：2007（E）非连续累计自动衡器（累计料斗秤）第1部分：计量
和技术要求一试验［DiscontinuousTotalizingAutomaticWeighingInstruments（Totali- zing Hopper Weighers) Part 1:Metrological and TechnicalRequirements—Tests
OIMLR107-2：2007（E）非连续累计自动衡器（累计料斗秤）第2部分：试验报告格式[DiscontinuousTotalizingAutomaticWeighingInstruments（TotalizingHop perWeighers)-Part 2:TestReportFormat
凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
本大纲所用的术语与JJF1181《衡器计量名词术语及定义》的术语相一致，为使用方便和便于理解，特增加引用了以下术语： 3.1非连续累计自动衡器（累计料斗秤） discontinuous totalizing automatic weighing instruments (totalizing hopper weighers)
通过把一批散料分成若干份分离的载荷，依次确定每份分离载荷的质量，累计其称量结果，并将分离载荷卸出，以得到该批散状物料总量的一种自动衡器。 3.2控制衡器controlinstrument
在物料试验中，用于确定试验载荷约定真值的衡器。 其可以是：
与被测衡器相分离的，或者一与被测衡器集成的，此时被测衡器提供一种可中断称量循环的非自动（静态）
称量方式。 3.3累计装置totalizationdevice
计算连续称量并卸出的载荷的总量的装置。
3.4空气封闭的集成系统air-enclosedintegratedsystem
具有适当的安全和粉尘控制特性的系统。 3.5累计分度值（d，）totalizationscaleinterval
主累计指示装置的分度值。
3.6控制分度值（d）controlscaleinterval
控制指示装置的分度值。
3.7称量周期weighingcycle
称量操作过程包括如下程序：
把载荷送到承载器上；单次称量操作；
一
单个分离载荷卸料并显示称量结果。
一
