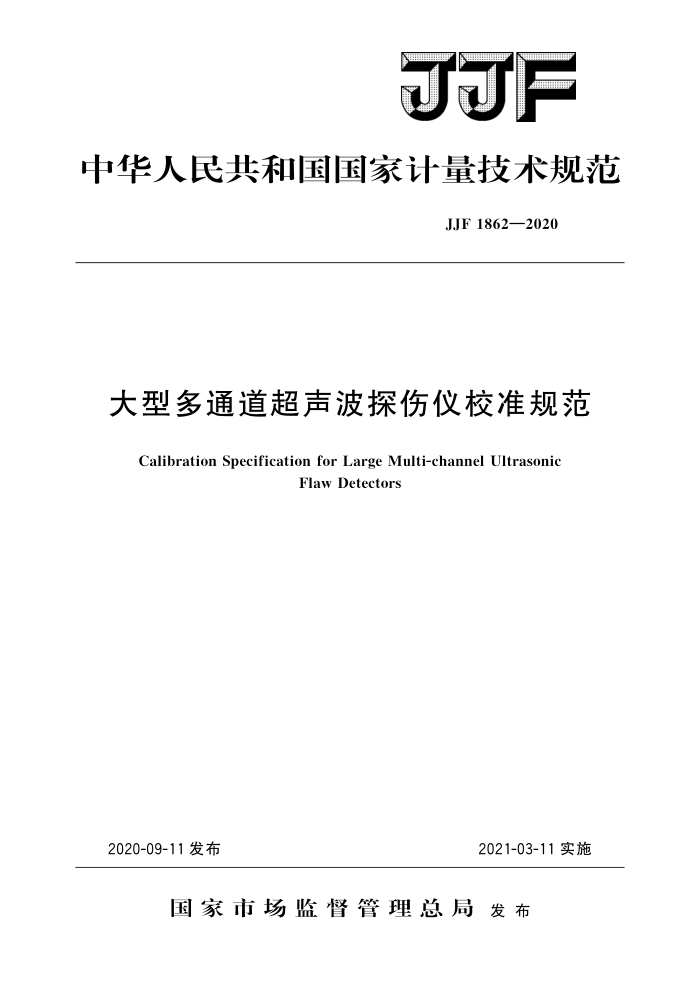

JJF
中华人民共和国国家计量技术规范
JJF1862—2020
大型多通道超声波探伤仪校准规范
Calibration Specification for Large Multi-channel Ultrasonic
Flaw Detectors
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1862—2020
大型多通道超声波探伤仪校准规范
JJF 1862—2020
Calibration Specification for Large Multi-channel
Ultrasonic Flaw Detectors
归口　单位：全国声学计量技术委员会主要起草单位：中国计量科学研究院
吉林省计量科学研究院北京化工大学
本规范委托全国声学计量技术委员会负责解释 JJF1862—2020
本规范主要起草人：
邢广振（中国计量科学研究院）房法成（吉林省计量科学研究院）祝海江（北京化工大学）王 敏（中国计量科学研究院） JJF1862—2020
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (6) (6) (6) (6) (6) (7) (9)
范围· 2 引用文件· 3 术语和计量单位 3.1脉冲重复频率.· 3.2时基线性 3.3 增益线性 3.4 探伤灵敏度· 3.5探伤灵敏度的信噪比· 4 概述· 5
1
计量特性. 5.1 稳定性 5. 2 显示抖动 5.3 脉冲重复频率· 5. 4 时基线性： 5. 5 增益线性 5. 6 探伤灵敏度 5. 7 通道间探伤灵敏度一致性· 5.8 探伤灵敏度信噪比 6校准条件 6.1 环境条件 6.2 测量标准及其他设备. 7校准项目和校准方法· 7. 1 校准项目· 7. 2 校准方法·· 8校准结果的表达…· 8.1校准结果的处理.. 8.2 校准证书. 8.3校准结果的不确定度评定. 9复校时间间隔附录A校准证书的内容附录B时基线性误差的测量不确定度评定示例
I JJF1862—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范参照GB/T27664.1一2011《无损检测 超声检测设备的性能与检验 第1 部分：仪器》对设备计量性能提出了要求，即计量性能中纳人了稳定性、显示抖动、 脉冲重复频率等，并参照GB/T27664.3一2011《无损检测超声检测设备的性能与检验 第3部分：组合设备》对时基线性、增益线性、探伤灵敏度与信噪比进行了综合评价。
本规范为首次发布。
II JJF1862—2020
大型多通道超声波探伤仪校准规范
1范围
本规范适用于基于A型脉冲式的大型多通道超声波探伤仪校准，其他类似超声无损检测设备的校准也可以参照采用。
2引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 JJF1294一2011超声探伤仪换能器校准规范 GB/T3102.7—1993声学的量和单位 GB/T19799.2—2012无损检测走 超声检测2号校准试块 GB/T27664.1—2011无损检测 超声检测设备的性能与检验第1部分：仪器 GB/T27664.3—2011无损检测 超声检测设备的性能与检验第3部分：组合
设备
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本规范。
3术语和计量单位
本规范采用GB/T3102.7一1993中规定的量和单位。 JJF1001、JJF1034、JJF1294—2011和GB/T27664.1—2011中界定的及以下术语
和定义适用于本规范 3.1脉冲重复频率pulserepetitionfrequency
每单位时间产生的脉冲数，单位为Hz。 [GB/T27664.1—2011，定义3.23]
3.2时基线性linearityoftimebase
由经校准的时间发生器或已知厚度平板的多次反射提供的输入信号与其在时基线上所指示的信号位置之间接近成正比关系程度的一种量度。
[GB/T27664.1—2011，定义3.15］ 3.3增益线性linearityofverticaldisplay
输入到超声探伤仪接收器的信号幅度与其在超声检测仪显示屏（或附加显示器）上所显示的幅度接近正比关系程度的一种量度。
［GB/T27664.1一2011，定义3.16，有修改
1 JJF1862—2020
3.4探伤灵敏度flawdetectionsensitivity
在某一具体探伤条件下能探测缺陷大小的能力。 3.5探伤灵敏度的信噪比signaltonoiseratioforflawdetectionsensitivity
探伤灵敏度的可用范围。 4概述
大型多通道超声波探伤仪主要指一类基于A型脉冲式的在线无损检测设备，其基础是通常通道数多达几十到上百个的超声波探伤仪，主要由同步、扫描、发射、接收放大、电源等电路部分和显示部分组成，与超声探头配套使用。广泛应用于冶金、航空航天、铁路、船舶等领域的无损检测。
5计量特性
5.1 稳定性
a）信号幅度变化一般不超过满刻线幅度的2%。 b）沿时基线漂移一般不超过满刻线宽度的1%。
5.2显示抖动
a）信号幅度变化一般不超过满刻线幅度的2%。 b）沿时基线漂移一般不超过满刻线宽度的1%。
5.3脉冲重复频率
偏差一般不超过设定值的20%。 5.4时基线性
偏差一般不大于满刻线宽度的2%。 5.5增益线性
推荐的增益线性误差的限值见表1。
表1增益线性的推荐限值
增益/dB +2 0 -6 -12 -18 -24
推荐限值 ≥95% 基准线 37%~43% 17%~23% 8%~12% <8%，可见
预定的满刻线幅度/%
100 80 40 20 10 5
5.6探伤灵敏度
满足厂家技术要求或用户使用要求 5.7 通道间探伤灵敏度一致性
一般不超过3dB。
2 JJF1862—2020
5.8探伤灵敏度信噪比
满足厂家技术要求或用户使用要求注：由于校准无需作出合格与否的判定，因此上述技术指标仅供参考。
6 校准条件 6.1环境条件
室内温度：（15～35）℃；相对湿度：30%～90%。
6.2 测量标准及其他设备 6.2.1示波器
频率范围：不小于DC～100MHz；采样率：不小于200MHz；幅值：幅值灵敏度小于每格5mV，测量不确定度不大于5%；时间延迟测量：分辨力优于5ns，测量不确定度不大于2%；至少应包含两个通道
6.2.2标准试块
采用GB/T19799.2规定的2号校准试块 6.2.3辅助探头
工作带宽覆盖被校仪器的工作频率。
7 校准项目和校准方法
7.17 校准项目
大型多通道超声波探伤仪的校准项目见表2。
表2大型多通道超声波探伤仪校准项目一览表项目名称
序号 1 2 3 4 5 6 A 8
技术要求的章条号
校准方法的章条号
稳定性显示抖动脉冲重复频率时基线性增益线性探伤灵敏度
5. 1 5. 2 5. 3 5. 4 5. 5 5. 6 5. 7 5. 8
7. 2. 3 7. 2. 4 7. 2. 5 7.2.6 7. 2.7 7.2.8 7. 2. 9 7.2.10
通道间探伤灵敏度一致性
探伤灵敏度信噪比
7. 2 校准方法 7.2.1 校准前的检查
检查大型多通道超声波探伤仪（以下简称探伤仪）的外观，是否存在影响正常工作
