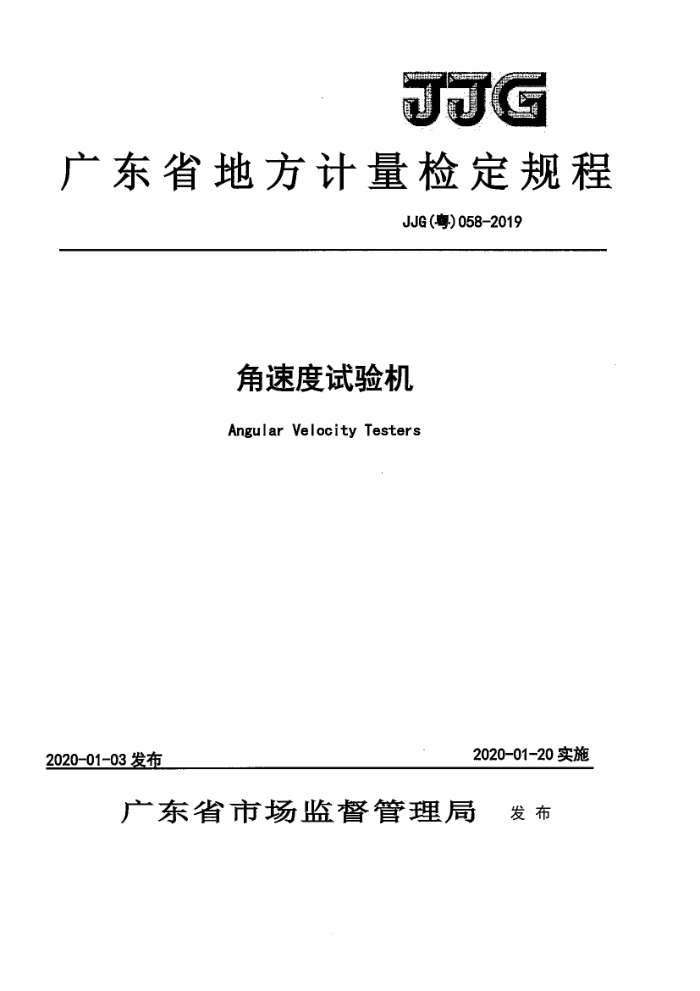

JJG
广东省地方计量检定规程
JJG(粤)058-2019
角速度试验机
Angular VelocityTesters
2020-01-20实施
2020-01-03发布
广东省市场蓝督管理局 发布 JJG(粤)058-2019
角速度试验机
JJG(粤) 058-2019
AngularVelocityTesters
归口单位：广东省市场监督管理局起草单位：广州广电计量检测股份有限公司
本规程委托起草单位负责解释 JJG(粤)058-2019
本规程主要起草人：
黎明（广州广电计量检测股份有限公司）
江贤志（广州广电计量检测股份有限公司）
叶凌华（广州广电计量检测股份有限公司）
参加起草人：
任正晖（广州广电计量检测股份有限公司） JJG(粤)058-2019
目录
引 言 1范围 2引用文件 3术语和计量单位， 3.1术语. 3.2计量单位， 4概述. 5计量性能要求 5.1准确度等级及最大允许误差 5.2示值误差 5.3重复性 5.4零点漂移 6通用技术要求. 6.1外观检查 6.2功能检查 6.3电气安全性能 7计量器具控制. 7.1检定条件 7.2检定项目. 7.3检定方法. 7.4检定结果的处理 7.5检定周期.. 附 录A （规范性附录）角速度试验机检定记录（参考）附录B（规范性附录）检定证书内页格式. 附 录 C（规范性附录）检定结果通知书内页格式
J
2
.2
2
T
3
X
.10
12 JJG(粤）058-2019
引言
JF1001-2011《通用计量术语及定义》、JJF1002-2012《国家计量检定规程编写规则》、 JJF1059.1-2012《测量不确定度评定与表示》、JJF1094-2002《测量仪器特性评定》共同构成支撑本检定规程制订工作的基础性系列规范
本规程在计量性能、主要技术指标等方面参考了JJG269-2006《扭转试验机检定规程》、 JF1115-2004《光电轴角编码器校准规范》、JF1141-2006《汽车转向角检验台校准规范》 的相关内容。
本规程为首次发布。
II JJG(粤)058-2019
角速度试验机检定规程
1范围
本规程适用于角速度在(1.0~10000.0)/s的角速度试验机及试验装置（以下简称为试验机）的首次检定、后续检定和使用中检查。
2 引用文件
JG269扭转试验机检定规程 JF1115光电轴角编码器校准规范 JJF1141汽车转向角检验台校准规范凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语角速度（angularvelocity）连接运动质点和圆心的半径，在单位时间内所转动的角度即为角速度。 3.2计量单位
角速度符号：°/s，度/秒
4概述
试验机输出角速度、角度，主要用于汽车工业、航空航天、检测领域的角速度试验。 试验机主要由驱动装置、传动装置、输出装置、测量装置组成。其工作原理是电机经齿轮转动带动旋转组件（内置角度编码器）旋转，由采集的旋转角度信号与时间的关系，计算角速度及角度。试验机组成示意图如图1所示：
1 JJG（粤）058-2019
驱动装置
传动装置
输出装置
角速度测量装置
角度测量装置
图1 试验机组成示意图
5计量性能要求
5.1准确度等级及最大允许误差
试验机的准确度等级及最大允许误差应符合表1规定。
表1 准确度等级及最大允许误差
准确度等级及最大允许误差
测量范围
0.3级 ±0.3 °%s ±0.3% ±0.3 °
0.5级 ±0.5/s ±0.5% ±0.5 °
1.0级 ±1.0%s ±1.0% ±1.0 °
3.0级 ±3.0 °/s ±3.0% ±3.0 °
(1.0~100.0)%/s (100~10000)%/s (0.1~360.0) °
角速度
角度
5.2 示值误差
试验机的示值误差不应超过表1所规定的最大允许误差。
5.3重复性、进回程差
试验机的角速度重复性应不大于表1最大允许误差的绝对值。 试验机的角度进回程差应不大于表1最大允许误差的绝对值。
5.4零点漂移
15min内角速度零点漂移不大于0.1°%s，角度不大于0.1°。
6 通用技术要求
6.1 外观检查
