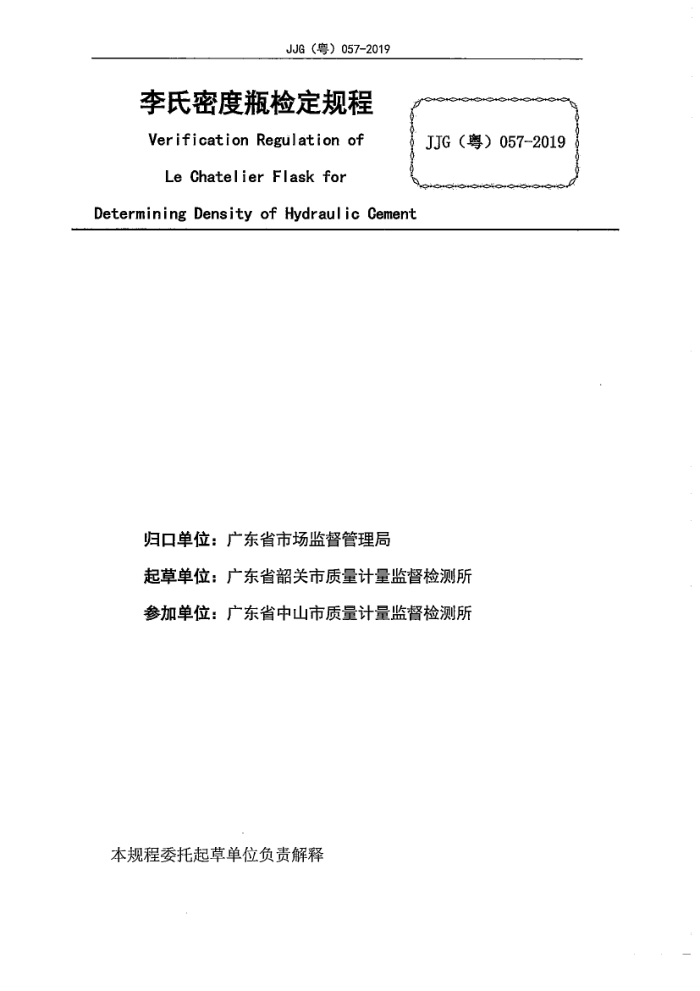

JJG（粤）057-2019
李氏密度瓶检定规程 Verification Regulation of Le ChatelierFlaskfor
JJG（粤）057-2019
Determining Density of Hydraulic Cement
归口单位：广东省市场监督管理局
起草单位：广东省韶关市质量计量监督检测所参加单位：广东省中山市质量计量监督检测所
本规程委托起草单位负责解释 本规程主要起草人：
谢志聪（广东省韶关市质量计量监督检测所）刘运华（广东省韶关市质量计量监督检测所）
参加起草人：
王光培（广东省中山市质量计量监督检测所）
袁杰玉（广东省中山市质量计量监督检测所） 目录
引言 1范围 2引用文件 3术语和计量单位： 4概述 5计量性能要求 6通用技术要求 6.1材质 6.2外观 6.3结构 6.4密合性 7计量器具控制 7.1检定条件· 7.2检定项目 7.3检定方法 7.4检定结果处理·· 7.5检定周期
1
1
1
(1) (1)
(2)
(2)
(2) (2)
（3）
(3)
(3)
（3） (4) (4)
（7)
(7)
附录A衡量法K(t)值表· 附录B检定原始记录格式附录C检定证书内页格式附录D检定结果通知书内页格式·
(8)
(10) (11) (12) JJG（粤）057-2019
引言
本规程按照JJF1002-2010《国家计量检定规程编写规则》进行编制。依据JJG196-2006
《常用玻璃量器》、GB/T208-2014《水泥密度测定方法》以及JT/T753-2009 《李氏密度瓶》制定。
本规程为首次发布。
II 李氏密度瓶检定规程
1范围
本规程适用于李氏密度瓶（以下简称李氏瓶）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG196-2006常用玻璃量器检定规程 GB/T208-2014水泥密度测定方法
GB/T6682-2008分析实验室用水规格和试验方法
JT/T753-2009李氏密度瓶
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件：
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1瓶体容量bottlevolume
“0mL”分度线以下的标称容量，通常为（220～250）mL。
3.2瓶颈容量bottleneckvolume
瓶颈分度线对应的容量，单位为毫升（mL）。
4概述
李氏瓶是水泥密度试验的专用仪器。其工作原理：将一定质量的水泥倒入装有足够量
液体介质的李氏瓶内，液体的体积充分浸润水泥颗粒。水泥颗粒的体积等于它所排开的
液体体积，算出水泥单位体积的质量即为密度。液体介质采用无水煤油或不与水泥发生
反应的液体。
李氏瓶结构见图1。 JJG（粤）057-2019
3220
19 18
(厂名或商标)
20℃
图1李氏瓶
1一瓶体；2—瓶颈：3—塞子；4一分度表
5计量性能要求
5.1 瓶体容量最大允许误差：土5%。
5.2瓶颈容量最大允许误差：土0.05mL。
6 通用技术要求
6.1材质
李氏瓶通常采用钙钠玻璃或硼硅玻璃制成。
6.2外观 6.2.1李氏瓶应标有厂名或商标，标准温度（20℃）等标记。 6.2.2用硼硅玻璃制成的应标有“B”字样。 2 6.2.3瓶颈上标有（0～1）mL和（18～24）mL，分度值为0.1mL。
6.2.4不允许有影响计量读数及使用强度等缺陷；分度线与量的数值应清晰、完整。瓶身
应透明，无条纹、气泡。
6.3结构
李氏瓶的口应与其轴线相垂直，口边要平整光滑，不得有粗糙处及未经熔光的缺口。
李氏瓶放置在平台上时不应摇动。
6.4密合性
当李氏瓶内注入水至最高分度线并塞子盖紧后，在倒置状态下不得有水渗出。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
7.1 检定条件 7.1.1环境条件 7.1.1.1室温（20土5）℃，且室温变化不得大于1℃/h。 7.1.1.2水温与室温之差不得大于2℃。 7.1.1.3检定介质为纯水（蒸馏水或去离子水），应符合GB6682-2008要求。 7.1.2检定用设备
检定用设备见表1。
en JJG（粤）057-2019
表1检定用设备一览表
序号 仪器名称
测量范围 (0~600) g (10～30)℃
技术要求分度值：1mg 分度值：0.1℃ 分辨力：0.1s
电子天平精密温度计
1
2
秒表其他辅助器具 容器、针筒、放大镜等
3
4
7. 2 检定项目
检定项目详见表2。
表 2 检定项目一览表
首次检定 后续检定 使用中检查 + + + +
序号 1 2 3 4 5 6 注：1、 “+” 表示应检项目；“一” 表示可不检项目。
检定项目
材质
通用技 外观术要求 结构
-
密合性
+
+
+ +
计量性 瓶体容量能要求 瓶颈容量
一
+
+
7.3 检定方法 7.3.1通用技术要求
通过目测和手感检查，李氏瓶应符合6.1、6.2、6.3要求。
密合性检查：当李氏瓶内注水至最高标线，塞子盖紧后颠倒10次。每次颠倒时，在
倒置状态下至少停留10s，不应有水渗出。
4
