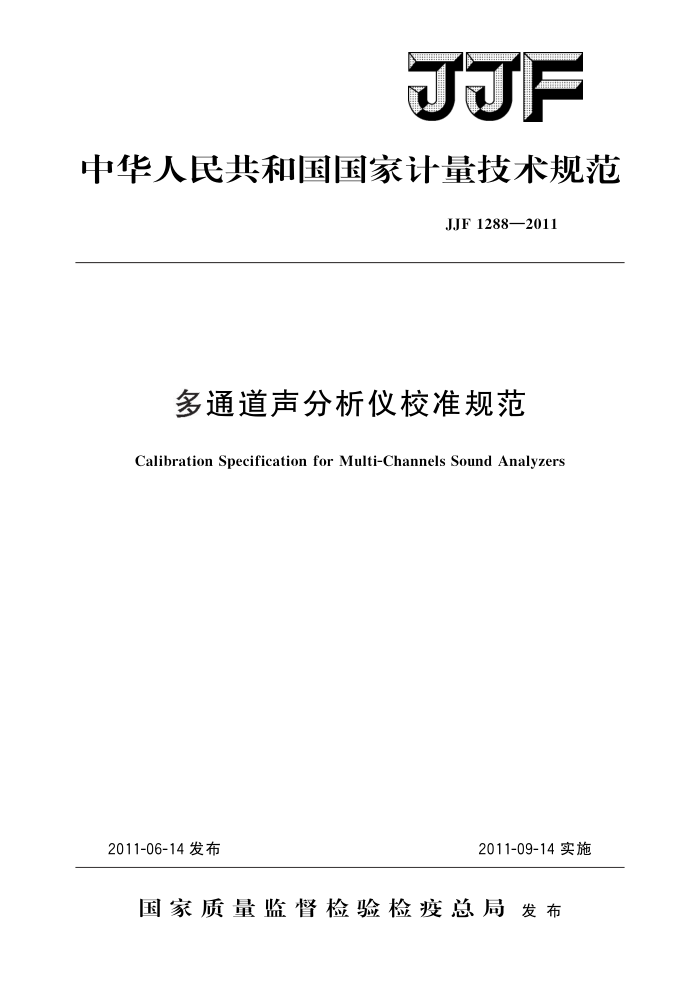

F
中华人民共和国国家计量技术规范
JJF1288—2011
多通道声分析仪校准规范
Calibration Specification for Multi-Channels Sound Analyzers
2011-09-14实施
2011-06-14发布
国家质量监督检验检疫总局发布 JJF1288—2011
多通道声分析仪校准规范 Calibration Specification for Multi-
JJF 1288—2011
Channels SoundAnalyzers
本规范经国家质量监督检验检疫总局于2011年6月14日批准，并自
2011年9月14日起施行。
归口单位：全国声学计量技术委员会起草单位：中国计量科学研究院
广州市计量检测技术研究院北京市计量检测科学研究院浙江省计量科学研究院
本规范由全国声学计量技术委员会负责解释 JJF1288—2011
本规范起草人：
牛锋（中国计量科学研究院）何龙标（中国计量科学研究院）白滢（中国计量科学研究院）周伦彬 乡（广州市计量检测技术研究院）张宏宇（北京市计量检测科学研究院）何伟（北京市计量检测科学研究院）裘剑敏（浙江省计量科学研究院） JJF1288—2011
目
录
1 范围· 2 引用文献 3 术语和计量单位 4 概述·· 5
(1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (6) (6) (10) (10) (11) (11) (11) (12) (16)
计量特性 5. 1 整机灵敏度 5. 2 频率计权和频率响应 5.3 级线性· 5. 4 自生噪声.. 5.5 时间计权F和S 5.6 猝发音响应 5.7 重复猝发音响应 5.8 串音 5.9 通道一致性 5.10 混响时间 5.11 输出信号的幅频特性 5.12 输出信号的频率误差 5.13 输出信号的幅值误差 5.14 输出信号的总失真 5.15 白噪声和粉红噪声输出信号的频谱特性 6 校准条件 6. 1 环境条件， 6.2 标准器及配套设备 7 校准项目和校准方法 7.1校准项目. 7. 2 校准方法· 8校准结果的表达 8.1校准数据处理 8.2 校准证书· 8.3 校准结果的不确定度评定.. 9复校时间间隔· 附录A校准证书的内容附录B 校准结果的不确定度评定实例 JJF1288—2011
多通道声分析仪校准规范
1范围
本规范规定了多通道声分析仪的计量特性、校准条件和校准方法。 本规范适用于声学测量用多通道声分析仪的校准
2引用文献
本规范引用下列文献： JJF1001—1998 通用计量术语及定义 JJF1059—1999 测量不确定度评定与表示 JJF1142—2006 建筑声学分析仪校准规范 JJF1157—2006 测量放大器校准规范 JJG176—2005 声校准器 JJG188—2002 声级计 JJG199—1996 猝发音信号源 JJG607—2003 声频信号发生器 GB3102.7—1993声学的量和单位 GB3240—1982 声学测量中的常用频率 GB/T3947—1996声学名词术语使用本规范时，应注意使用上述引用文献的现行有效版本
4
3术语和计量单位 3.1本规范采用GB/T3947—1996、JJF1001—1998、JJG188—2002和JJG607 2003中界定的术语和定义。 3.2本规范采用GB3102.7一1993中规定的量和单位。 4概述
多通道声分析仪是指多个通道可以同时进行声学测试分析的仪器，与一系列软件相
结合后可以进行多种声学参数的测量和分析，目前已广泛应用在声学测试领域，其主要由传声器、前置放大器、信号输人模块、信号处理模块和显示模块组成，部分分析仪还包含信号输出模块。
多通道声分析仪可以同时对采集到的多个通道的声音信号进行分析和处理，并能对
数据进行存储和输出。
5计量特性
5.1整机灵敏度
I JJF1288—2011
为检验和保持指示声级准确，参照1级声级计制造的多通道声分析仪应使用LS级
或1级声校准器，参照2级声级计制造的多通道声分析仪可使用LS级、1级或2级声校准器。在校准检验频率上，经过调整后，多通道声分析仪指示声级的偏离一般不超过 ±0.2 dB。 5.2频率计权和频率响应
多通道声分析仪通常具有A频率计权，还可具有C、Z频率计权和平坦频率响应。 参照1级和2级声级计频率计权及相应的最大允许误差参见表1，平坦频率响应的频率范围一般不小于31.5Hz～8kHz，其最大允许误差参照Z频率计权的最大允许误差
对参考声压级上的1kHz稳态正弦信号，在其他频率计权上测试的指示声级与相应A计权上测试的指示声级之间的差值一般不超过士0.4dB。
表1频率计权和最大允许误差频率计权
最大允许误差
标称频率
dB c 14. 3 11. 2 8. 5 6. 2 4. 4 3. 0 2. 0 1. 3 0. 8 0. 5 0. 3 0. 2 0. 1 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0
dB
Hz
1级 +3.5; -8 +5.5; +3.0;-00 +5.5; - OC +2.5；—4.5 +5.5;
2级
z 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0
A 70. 4 63. 4 56.7 50. 5
10 12. 5 16 20 25 31.5 40 50 63 80 100 125 160
xC
±2. 5 +2.5;—2.0
±3. 5 ±3. 5 ±3. 5 ±2. 5 ±2. 5 ± 2. 5 ±2. 5 ±2. 0 ±2.0 ±2. 0 ±2. 0 ±1. 9 ±1. 9 ±1. 9 ±1. 9 ±1. 9
44.7 39. 4 34. 6 30.2 26. 2 22.5 19. 1 16. 1 13. 4 10. 9 8. 6 6. 6 4. 8 3. 2 1. 9
±2. 0 ±1. 5 ±1. 5 ±1. 5 ±1. 5 ±1. 5 ±1. 5 ±1. 5 ±1. 5 ±1. 4 ±1. 4
200 250 315 400 500 630
0. 0 0. 0 0. 0
±1. 4 ±1. 4 ±1. 4
0. 0 0.0 0. 0
2 JJF1288—2011
表1(续)
频率计权
最大允许误差
标称频率
dB C 0. 0 0 0. 0 0. 1 0. 2 0. 3 0. 5 0. 8 1. 3 2. 0 3. 0 4. 4 6. 2 8. 5 11. 2
dB
Hz
1级 ±1. 4 ±1. 1 ±1. 4 ±1. 6 ±1. 6 ±1. 6 ±1. 6 ±1. 6 ±2.1
2级 ±1. 9 ±1. 4 ±1. 9 ±2. 6 ±2. 6 ±3. 1 ±3. 1 ±3. 6 ±4. 1 ±5.1 ±5. 6
A 0. 8 0 +0. 6 +1. 0 +1. 2 +1.3 +1. 2 +1. 0 +0. 5 0. 1 -1. 1 2. 5 4. 3 6. 6 9. 3
z 0. 0 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0
800 1 000 1 250 1 600 2 000 2 500 3150 4 000 5 000 6 300 8000 10000 12500 16000 20 000
+2.1;2.6 +2.1；-3.1 +2.6;3.6 +5.6; +3. 0;—6. 0 +6.0; +3.5；17.0 +6.0; +4.0;
CO
CO
+6.0; oc
oo
5.3 级线性 5.3.1 在总量程范围内，测试信号级应是输入信号级的线性函数。 5.3.2 多通道声分析仪级线性误差通过适配器输入电信号测试。 5.3.3在参考级量程上，1kHz频率上的线性工作范围一般不小于60dB。 5.3.4 在多通道声分析仪的任何频率计权或频率响应范围内的任何频率的所有级量程上，级线性误差对参照1级声级计设计的多通道声分析仪一般不超过土1.1dB，参照 2级声级计设计的多通道声分析仪一般不超过土1.4dB。当输入信号级以1dB到10dB 任意变化时，声级指示应引起相同的变化，其偏差对参照1级声级计设计的多通道声分析仪一般不超过土0.6dB，对参照2级声级计设计的多通道声分析仪一般不超过 ±0.8 dB。 5.4自生噪声
自生噪声是指用电输人设备替代传声器时的最高自生噪声级。 5.5时间计权F和S 5.5.1时间计权F设计的指数时间常数为0.125s，时间计权S的指数时间常数为1s，其衰减时间常数通常用突然终止的4kHz稳态正弦电信号，去测试指示声级的下降速率，时间计权F的下降速率一般至少为25dB/s，时间计权S一般在3.4dB/s和 5. 3 dB/s 之间。
3 JJF1288—2011
5.5.2在参考声压级上，对1kHz稳态正弦电信号，时间计权S的A计权声级和A计权时间平均声级（如有）两者指示与时间计权F的A计权指示声级的偏差，一般不超过±0.3dB。 5.6猝发音响应
多通道声分析仪的猝发音响应用4kHz的电猝发音信号进行测试。参考猝发音响应及在相应猝发音持续时间上的最大允许误差参见表2。
表2参考4kHz猝发音响应和最大允许误差相对稳态声级的参考4kHz猝发音响应（rt）
最大允许误差
猝发音持续时间（T.）
dB
dB
ms
LAFmax LA
1级 ±0.8 ±0.8 ±1.3 +1.3;-1.8 ±1.3 +1.3;-2.3
2级 ±1. 3 ±1.3
LASmax LA 4. 1 7. 4 13.1 20.0
500 200 50 10
0. 1 1. 0 4. 8 11. 1
5.7重复猝发音响应
重复电猝发音响应用相同幅度和相同持续时间的4kHz重复猝发音序列进行测试，测试的时间平均声级与相应猝发音序列计算的时间平均声级的偏差限值参见表2，测试应在多通道声分析仪参考级量程的线性工作范围之内和猝发音持续时间在10ms， 50ms，200ms，500ms4个猝发音持续时间上进行。 5.8串音
稳态电信号施加到多通道分析仪一个通道的输入端上，并将指示调节到线性工作范围上限，其指示声级与其他通道上串音信号指示声级的差值一般不小于70dB。 5.9通道一致性
分析仪任意两通道之间的一致性，其幅值比一般不超过士0.3dB，相位差一般不超
过±3° 5.10混响时间
-般应至少能测量1kHz下1s～20s的混响时间，测量误差一般不超过士10%。
5.11输出信号的幅频特性
在频率范围10Hz～20kHz内，多通道声分析仪的输出信号幅频特性一般优于士0.2dB（参考频率为1kHz）。 5.12输出信号的频率误差
多通道声分析仪的输出信号的频率误差一般不超过士0.25%。 5.13输出信号的幅值误差
多通道声分析仪的输出信号的幅值误差一般不超过土2.5%。 5.14输出信号的总失真
多通道声分析仪的输出信号的总失真一般不超过0.1%。
