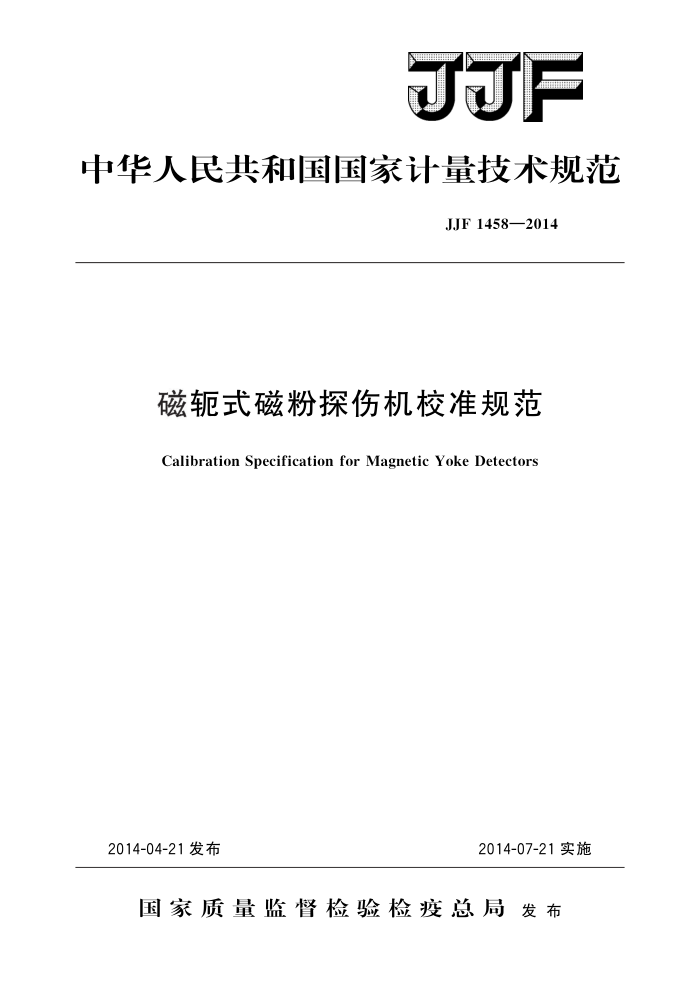

JJF
中华人民共和国国家计量技术规范
JJF1458—2014
磁轭式磁粉探伤机校准规范
Calibration Specification for Magnetic Yoke Detectors
2014-04-21发布
2014-07-21实施
国家质量监督检验检疫总局发布 JJF1458—2014
磁轭式磁粉探伤机校准规范
JJF 1458—2014
Calibration Specification
for Magnetic Yoke Detectors
归口单位：全国电磁计量技术委员会
主要起草单位：新疆维吾尔自治区计量测试研究院
中国测试技术研究院
参加起草单位：江苏省计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1458—2014
本规范主要起草人：
冯雪峰（新疆维吾尔自治区计量测试研究院）宋家全（新疆维吾尔自治区计量测试研究院）沈 健（中国测试技术研究院）肖玉琴 （新疆维吾尔自治区计量测试研究院）
参加起草人：
樊义（江苏省计量科学研究院) JJF1458—2014
目 录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (6) (7) (10) (11) (13) (14)
范围 2 引用文件： 3术语和计量单位 31磁化电流· 32磁轭 33交叉磁轭 34提升力 A
1
概述·· 5计量特性· 51磁化电流 52安全性能 53综合灵敏度 54提升力 6校准条件. 61环境条件. 62测量标准及其他设备.. 校准项目和校准方法
7
7 1 校准项目· 7.2 校准方法· 8校准结果表达·
复校时间间隔· 附录A 测量不确定度评定示例附录B 校准原始记录格式附录C校准证书内页格式附录 D 标准试片的类型、规格和图形附录E 磁粉、载体及磁悬液
9
..
I JJF1458—2014
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》 JJF1059.1一2012《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》编写制定
本规范为首次发布。
Ⅱ JJF1458—2014
磁轭式磁粉探伤机校准规范
1范围
本规范适用于电磁轭式磁粉探伤机、交叉磁轭（旋转磁场）探伤机的校准。不适用交流、直流（半波整流或全波整流）磁粉探伤机的校准。
2引用文件
本规范引用了下列文件： JJF1273一2011磁粉探伤机校准规范 GB/T5097一2005无损检测渗透检测和磁粉检测观察条件 GB/T158223一2005无损检测磁粉检测第3部分设备 JB/T47304一2005承压设备无损检测第4部分磁粉检测 B/T6065一2004无损检测磁粉检测用试片凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范采用GB31025中规定的量和单位。
31磁化电流magnetizingcurrent
交流磁轭式磁粉探伤机正常工作时电流的有效值。直流磁轭式磁粉探伤机正常工作的电流平均值。单位：安培（A）。 32磁轭magneticyoke
磁路的一部分，其主要功能是为磁通提供一个低磁阻的通路。 注：磁轭普遍采用导磁率比较高的软铁、A3钢以及软磁合金来制造，在某些特殊场合，磁轭也
有用铁氧体材料来制造的。
33交叉磁轭crossedyoke
在同一平面（或曲面）上，由具有一定相位差（不等于0°或180°）而且相互交叉成一定角度（不等于0°或180°）的两相正弦交变磁场相互叠加，且在该平面（或曲面）上产生旋转磁场的磁粉探伤设备。 34提升力liftingforce
通电磁轭在最大极距下，其产生的磁感应强度达到峰值时，磁场对铁磁性材料工件探伤的吸引力。
注：就工程实际而言，对于交流电磁轭，其提升力等同为磁轭磁极的平均吸力。单位为牛额（N）。
4概述
磁粉探伤是用来检测铁磁性材料工件表面和近表面缺陷的一种检测方法。当工件被
1 JJF1458—2014
磁化时，若工件表面或近表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，事先施加的磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。磁轭式磁粉探伤机（简称探伤机）是利用这一原理制造的无损探伤检测设备，工作原理见图1。磁轭式磁粉探伤机磁极接触被检工件表面：通电工作时，磁轭将通电线包（线圈）产生的磁力线传到被检工件表面进行局部磁化，用于发现与磁极连线垂直的缺陷
电流
磁轭
缺陷
图1磁轭式磁粉探伤机工作原理
磁轭式磁粉探伤机由于其体积小、使用方便被广产泛用于铁磁性材料工件无损探伤检
测领域。
磁轭式磁粉探伤机按磁化电流方式分为直流探伤机和交流探伤机等形式。 磁轭式磁粉探伤机按探头形式主要分为A型角焊缝探头、F型磁轭探头（直流、
交流）、E型交叉磁轭（旋转磁场）探头等。
磁轭式磁粉探伤机有时也称为磁轭式磁粉探伤仪。
5计量特性 51磁化电流
磁轭式磁粉探伤机正常工作时，实际磁化电流值一般不超过标称磁化电流值的 ±10%。 52安全性能 521绝缘电阻
当测试电压为500V时，电源端与保护地端之间的绝缘电阻一般不小于2MQ2。 522绝缘强度
电源端与保护地端之间应能承受15kV（50Hz交流有效值）的电压，保持时间
1min，应无飞弧和击穿现象。 53综合灵敏度
将A，型标准试片贴于测试板，施加磁悬液，通过连续磁化，标准试片应清晰显示。标准试片的类型、规格和图形见附录D。不同探头的灵敏度要求见表1（标准试片的类型规格也可按实际使用情况选择）。
2 JJF1458—2014
表1不同探头灵敏度要求
探头类型
测试板厚度
灵敏度
15/100标准试片或30/100 标准试片磁痕清晰显示
A型
2 mm
15/100标准试片磁痕清晰显示 15/100标准试片磁痕清晰显示 30/100标准试片磁痕清晰显示
5 mm
E型
2mm（交流）
F型
9mm（直流）
注：测试板大小为320mm×200mm。 对于O型探头，将A1-30/100型标准试片贴于O型探头试件几何中部，磁痕应能
清晰显示。 54提升力
磁轭的磁场强度可以通过磁轭提升力来测定（O型探头不做此项测试），不同工作
方式的电磁轭在使用磁轭最大间距时，应有表2所示的最小提升力
表2磁轭的最小提升力
磁轭类型
最小提升力/N
磁轭最大间距（75mm~200mm）
交流电磁轭直流电磁轭
45 177 88
交叉磁轭 （旋转磁场）
用于特种设备，交叉磁轭（旋转磁场）探伤机最小提升力不能小于118N。 注：以上要求不适用于合格性判别，仅供参考。
6 校准条件 61环境条件 611环境温度：20℃±10℃。 612相对湿度：≤85%。 613无大量尘埃，良好的通风。 614无强电磁辐射和电磁干扰。 62测量标准及其他设备 621钳形电流表
准确度等级：不低于30级；最大测量电流：不小于20A。
622绝缘电阻表（兆欧表）
