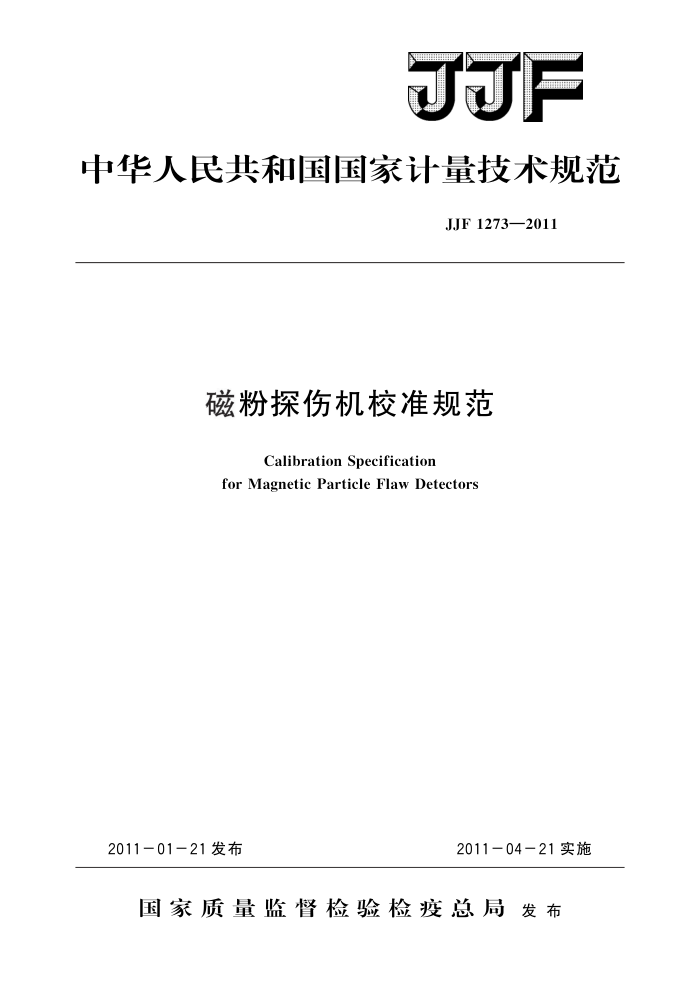

JJF
中华人民共和国国家计量技术规范
JJF1273—2011
磁粉探伤机校准规范
Calibration Specification
for Magnetic Particle Flaw Detectors
2011-04-21实施
2011-01-21发布
国家质量监督检验检疫总局发布 JJF1273—2011
磁粉探伤机校准规范 Calibration Specificationfor MagneticParticle Flaw Detectors
JJF 1273—2011
本规范经国家质量监督检验检疫总局于2011年1月21日批准，并自
2011年4月21日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：江苏省计量科学研究院
中国测试技术研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
黑龙江省计量科学研究院
南京东电检测装备有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1273—2011
本规范主要起草人：
樊义 (江苏省计量科学研究院) 沈健 (中国测试技术研究院)
参加起草人：
宋家全（新疆维吾尔自治区计量测试研究院）
张作群（黑龙江省计量科学研究院）李林（江苏省计量科学研究院）
高杰（江苏省计量科学研究院）曾德文（南京东电检测装备有限公司） JJF1273—2011
目 录
1 范围· 2 引用文件. 3 术语和计量单位· 4 概述··
(1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (7) (8) (10)
计量特性· 5.1磁化电流 5.2剩余磁感应强度 5.3 观察条件. 5. 4 安全性能·. 5. 5 综合灵敏度 6 校准条件. 6.1 环境条件， 6.2 测量标准及其他设备 7 校准项目和校准方法 7. 1 校准项目· 7. 2 校准方法· 8 校准结果表达. 9 复校时间间隔附录A 标准试片的类型、规格一览表附录 B 磁粉探伤机校准原始记录附录C 磁粉探伤机校准证书（报告）内页格式
5 JJF1273—2011
磁粉探伤机校准规范
1范围
本规范适用于交流、直流（半波整流或全波整流）磁粉探伤机（以下简称探伤机）的校准。本规范不适用于电磁轭探伤机（仪）、旋转磁场探伤机（仪）等磁轭式磁粉探伤机（仪）的校准。
2 引用文件
本规范引用下列文件： JJF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 GB/T5097一2005无损检测渗透检测和磁粉检测观察条件 GB/T15822.3一2005无损检测磁粉检测第3部分：设备 JB/T4730.4一2005承压设备无损检测第4部分：磁粉检测 JB/T7406一1994试验机术语无损检测仪器 JB/T8290—1998磁粉探伤机使用本规范时，应注意使用上述引用文件的现行有效版本。
3术语和计量单位 3.1周向磁化电流circumferentialmagnetizingcurrent
周向磁化电流是指将工件作为导体直接通电所产生的电流。该电流使工件产生一个环绕工件并与工件垂直的周向闭合磁场，用于发现与工件轴向平行的缺陷（纵向缺陷）。 3.2纵向磁化电流lengthwisemagnetizingcurrent
纵向磁化电流是指通过环绕工件的磁化线圈的电流。该电流在线圈内产生磁场使工件磁化，其磁力线平行于工件轴线方向，用于发现与工件轴向垂直的缺陷（横向缺陷）。
注：纵向磁化电流一般以安匝数计，纵向磁化线图的匝数由生产厂商提供。 4概述
铁磁性材料工件被磁化后，当工件存在缺陷时，造成磁化场的不连续，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示工件缺陷的位置、大小、形状和严重程度。探伤机是一种基于以上原理制造的无损检测设备。
探伤机一般分为固定式和移动式两种，是基于可变电流源的原理而构建的。固定式探伤机一般可同时产生周向磁化电流和纵向磁化电流，有两组电流回路。移动式探伤机一般只有一组电流回路。其型式、规格参数等见表1。
1 JJF1273—2011
7.2校准方法 7.2.1外观及通电检查 7.2.1.1探伤机铭牌中应有设备名称、型号规格、出厂编号、生产单位、最大输出电流等描述，对固定式探伤机还应有纵向磁化线圈匝数的描述， 7.2.1.2电器仪表及操纵系统运行应正常，且无影响正常工作和妨碍读数的缺陷及损伤。 7.2.1.3试件夹持装置夹持可靠，移动灵活，无停滞现象。 7.2.1.4夹头等导电接触件应导电良好，不得产生电弧。 7.2.2安全性能检测
在进行安全性能检测前，应将不能承受规定试验电压的电器元件拆除或断开。 7.2.2.1绝缘电阻试验
断开探伤机的供电电源，其开关置于接通位置，用兆欧表测量电源端与保护接地端之间的绝缘电阻，其结果应满足5.4.1条的要求。 7.2.2.2绝缘强度试验
断开探伤机的供电电源，其开关置于接通位置，用耐电压测试仪在电源端与保护接地端之间施加1.5kV电压，保持1min，其结果应满足5.4.2条的要求 7.2.3磁化电流基本误差 7.2.3.1校准点的选择
电流校准点可在探伤机的周向磁化电流和纵向磁化电流（或安匝数）满量程的
30%到100%间均匀选择不少于三个点。
注：也可以按用户使用要求选择校准点。 7.2.3.2周向磁化电流的校准
对移动式探伤机，将电流输出端接人电流测量装置后进行磁化电流的校准。 对固定式探伤机：将电流测量试件穿过电流测量装置，并在试件夹持装置上可靠夹
持后，在纵向磁化电流关闭或调为最小值的条件下进行磁化电流的校准。
调节调流装置，使探伤机电流示值在某校准点I，记录此时电流测量装置的测量值，重复测量3次，取其平均值即作为实际值I。，用公式（1）计算出探伤机周向磁化电流的示值相对误差。 7.2.3.3纵向磁化电流的校准
将电流测量装置接人纵向磁化电流线圈，在周向磁化电流关闭或调为最小值的条件下，按照周向磁化电流校准点的选择及校准方法进行校准。用公式（1）计算出探伤机纵向磁化电流的示值相对误差。 7.2.4剩余磁感应强度的校准
使用规定的退磁试件，将已磁化的退磁试件退磁后，在退磁试件的任意端头（如图1所示A或B端）处用特斯拉计（或磁强计）测量该试件退磁后的剩余磁感应强度。 其结果应满足5.2条的要求。
4
