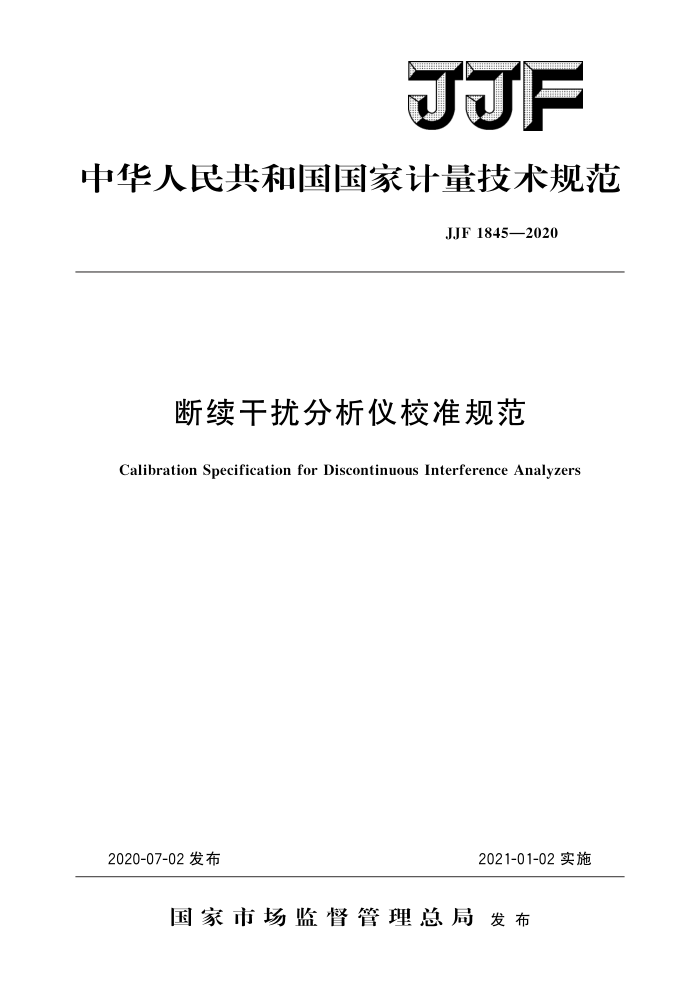

JJF
中华人民共和国国家计量技术规范
JJF 1845—2020
断续干扰分析仪校准规范
Calibration Specification for Discontinuous Interference Analyzers
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1845—2020
断续干扰分析仪校准规范 Calibration Specification for Discontinuous
JJF 1845—2020
Interference Analyzers
归口单位：全国无线电计量技术委员会
主要起草单位：广东省计量科学研究院
广东省计量科学研究院东莞计量院中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1845—2020
本规范主要起草人：
陈益胜（广东省计量科学研究院）张楠 （广东省计量科学研究院东莞计量院）孔雨聆（中国计量科学研究院）
参加起草人：
黎星云（广东省计量科学研究院东莞计量院）刘文刚（广东省计量科学研究院）张宏（广东省计量科学研究院）黎永涛（广东省计量科学研究院东莞计量院） JJF1845—2020
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (5) (5) (6) (6) (6) (7) (7) (8) (9) (12) (15)
范围· 2 引用文件 3术语和计量单位· 3.1 喀啊声.. 4 概述 5计量特性· 5.1 中心频率 5. 2 电平示值…. 5.3 6dB带宽 5. 4 脉冲响应特性· 5. 5 断续干扰特性 6 校准条件 6.1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法.. 7.1外观及工作正常性检查· 7. 2 中心频率· 7. 3 电平示值 7. 4 6dB带宽 7.5脉冲响应特性 7. 6 断续干扰特性 8 校准结果 9复校时间间隔. 附录A原始记录格式附录B 校准证书内页格式附录 C 不确定度评定示例 JJF1845—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范参照了下列文件：
-JJF1144一2006《电磁骚扰测量接收机校准规范》； GB4343.1一2018《家用电器、电动工具和类似器具的电磁兼容要求 第1部
分：发射》：
-GB/T6113.101一2016《无线电骚扰和抗扰度测量设备和测量方法规范 第1-1
部分：无线电骚扰和抗扰度测量设备测量设备》；
-CISPR14-1：2016《家用电器、电动工具和类似器具的电磁兼容要求第1部
分：发射》（ElectromagneticcompatibilityRequirementsforhouseholdappliances electric tools and similar apparatusPartl:Emission);
CISPR16-1-1：2019《无线电骚扰和抗扰度测量设备和测量方法规范第1-1
部分：无线电骚扰和抗扰度测量设备测量设备》（Specificationforradiodisturbance and immunity measuring apparatus and methods-Part 1-1: Radio disturbance and im- munitymeasuring apparatusMeasuring apparatus)。
本规范为首次发布。
II JJF1845—2020
断续干扰分析仪校准规范
1范围
本规范适用于中心频率范围为150kHz～30MHz的断续干扰分析仪的校准。
2 引用文件
本规范引用了下列文件： JJF1144一2006电磁骚扰测量接收机校准规范 GB4343.1一2018家用电器、电动工具和类似器具的电磁兼容要求 第1部分：
发射
GB/T6113.101一2016无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备
CISPR14-1：2016家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射（Electromagnetic compatibilityRequirements forhousehold appliances，electric tools and similar apparatusPart 1:Emission)
CISPR16-1-1：2019无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（Specificationforradiodisturbanceand immunity measuring apparatus and methodsPart 1-l: Radio disturbance and immunity measuring apparatus—Measuring apparatus)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范。 3.1喀声click
一种骚扰，幅度超过连续骚扰峰值限值，持续时间不大于200ms，而且后一个骚扰离前一个骚扰至少200ms。持续时间由超过测量接收机中频参考电平的信号确定。
一个喀声可能包含很多脉冲，在这种情况下，相关时间是从第一个脉冲开始到最
后一个脉冲结束的时间。
注：在一定条件下，某些类型的骚扰不包括在此定义内（见GB4343.1）
4概述
断续干扰分析仪（又称断续骚扰分析仪、喀声分析仪）可以自动评定断续骚扰（以下简称喀声）的幅度、发生率和持续时间，是对家用电器、电热器具、电动工具及类似设备进行断续骚扰分析判定的专用测量仪器。断续干扰分析仪由电磁骚扰测量接收和时间判定电路及计数电路组成。
1 JJF1845—2020
5计量特性
5.1 中心频率
测量范围：150kHz～30MHz（常用150kHz、500kHz、1.4MHz和30MHz四个频率点或通道）；
最大允许误差：士2%。 5.2电平示值
测量范围：（40~120）dBμV；最大允许误差：士2dB。
5.36dB带宽
带宽：9kHz; 最大允许误差：士10%。
5.4脉冲响应特性 5.4.1幅度关系最大允许误差：士1.5dB。 5.4.2 随重复频率的变化见表1。
表1 随重复频率的变化
脉冲响应电平/dB +4.5 ±1.0
重复频率/Hz
1 000 100 20 10 2 1 孤立脉冲
0(基准) 6.5 ± 1.0 -10.0 ± 1.5 20.5± 2.0 22.5±2.0 23.5±2.0
-
5.5 断续干扰特性
断续干扰特性测试信号见图1、图2。
2 JJF1845—2020
测试编号
测试信号
分析仪的评定
- 1
1个短喀声 <10 ms
1
0.11 ms/1 dB
9.5 ms/1 dB
! 1个短喀声
+1 $
1 s m
≤10 ms
1 . 1 1个长喀声
2
背景：噪声或CISPR脉冲，200Hz:-2.5dB(QP)
190 ms/1 dB
- >10 ms 1 非喀声
3
SLS +1 s
1 s
背景：噪声或CISPR脉冲,200Hz:-2.5dB(QP)
-
1 333 ms/1 dB
4
1
1 非喀声 1 - 1 非喀声 1 1 1个长喀声 1 >10 ms 1 2个长喀声
210 ms/1 dB
5
30 ms/5 dB 30 ms/5 dB
6
180 ms
30 ms/5 dB 30 ms/5 dB
130 ms
7
30 ms/5 dB
30 ms/5 dB
>10 ms
210 ms
8
1 1 1 非喀声 1 / 1个长喀声 1 >10 ms
最少21个脉冲/0.11ms/周期10ms/1dB
9
30 ms/25 dB
10
265 ms 30 ms/2.5 dB 190 ms/25 cB
2个长喀声 >10 ms
1 1 1
频段B：1034ms/额段C:正在考虑中
11
190 ms/25 dB
1个长喀声 >10 ms
30 ms/2.5 dB/2 dB IF
1
频段B:1166ms/频段C:正在考虑中
12
30 ms/2.5 dB/2 dB IF
图1 确认断续干扰性能用测试信号
