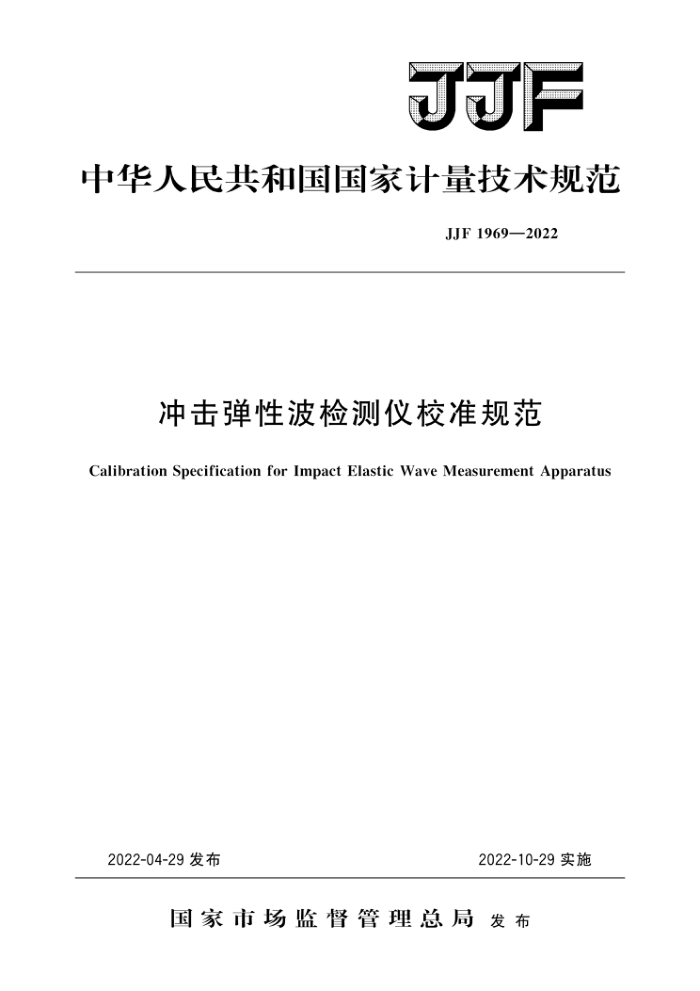

JJF
中华人民共和国国家计量技术规范
JJF1969—2022
冲击弹性波检测仪校准规范
Calibration Specification for Impact Elastic Wave Measurement Apparatus
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJF1969—2022
冲击弹性波检测仪
校准规范
JJF1969—2022
Calibration SpecificationforImpact Elastic Wave Measurement Apparatus
归口单位：全国声学计量技术委员会主要起草单位：中国测试技术研究院
西南石油大学
参加起草单位：国家无损检测设备质量检验中心（湖北）
四川升拓检测技术股份有限公司
四川陆通检测科技有限公司
本规范委托全国声学计量技术委员会负责解释 JJF1969—2022
本规范主要起草人：
鄂治群（中国测试技术研究院）蒲志强（中国测试技术研究院）黄勇 （中国测试技术研究院）吴佳晔 （西南石油大学）
参加起草人：
姚秋平（国家无损检测设备质量检验中心（湖北））何伟（四川升拓检测技术股份有限公司）朱纪刚（四川陆通检测科技有限公司） JJF1969—2022
目
录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (6) (6) (6) (6) (6) (7) (8) (11)
范围·. 2 引用文件： 3
1
术语和计量单位· 4 概述· 5 计量特性· 5.1声时 5. 2 主机频率响应· 5. 3 级线性 5. 4 长度测量重复性.. 5.5主机通道隔离度...
校准条件. 6.1 环境条件： 6.2 测量标准器及其他设备· 7 校准项目和校准方法· 7. 1 校准项目… 7. 2 校准前检查 7. 3 声时· 7. 4 主机频率响应· 7. 5 级线性 7. 6 长度测量重复性·· 7. 7 主机通道隔离度. 8 校准结果表达. 8.1 校准数据处理 8.2校准证书 8.3 校准结果的测量不确定度
6
复校时间间隔.
9
附录A校准证书的内容和格式附录B 测量不确定度评定示例
- JJF1969—2022
引
言
本规范依据JJF1071一2010《国家计量校准规范编写规则》给出的规则编制，测量不确定度按照JJF1059.1一2012《测量不确定度的评定与表示》的要求评定和表示
本规范参考了GB/T24967一2010《钢制护栏立柱埋深冲击弹性波检测仪》。 本规范为首次发布。
II JJF1969—2022
冲击弹性波检测仪校准规范
1范围
本规范适用于应用冲击弹性波检测技术的锚杆（索）质量检测仪、立柱埋深检测仪、灌浆密实度质量检测仪和预应力检测仪等仪器（以下统称“冲击弹性波检测仪”）的校准。 2 引用文件
本规范引用了下列文件： JJG990—2004声波检测仪 JJF1001一2011通用计量术语及定义 JJF1034一2020声学计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 GB/T3947—1996声学名词术语 GB/T12604.1一2020无损检测术语超声检测 GB/T24967一2010钢质护栏立柱埋深冲击弹性波检测仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
本规范采用GB/T3102.7中规定的量和单位。 JJF1001一2011、JJF1034一2020和GB/T3947一1996界定的及以下术语和定义适
用于本规范。 3.1冲击弹性波impactelasticwave
通过机械冲击在对象材料中产生的弹性波。 ［来源：GB/T24967—2010，3.2
3.2声时timeoftransmittedsound
声波在介质中传播的时间。 ［来源：JJG990—2004，3.7]
4概述
冲击弹性波检测仪利用冲击弹性波的发生、传播与反射，实现材料以及结构的力学特性、几何特性和结构物内部缺陷的检测。此类仪器通常由激励单元、传感器单元、采集单元、分析软件等组成
1 JJF1969—2022
5计量特性
5.1声时
声时测量相对误差一般不超过士0.5%（电信号）；声时测量相对误差一般不超过士1.0%（声信号）。
5.2主机频率响应
在仪器标称的频率范围内主机频率响应不均匀度一般不大于6.0dB 5.3级线性
设定幅值1A、0.25A、0.20A、0.10A四个挡位，级线性测量误差一般不大于1%。 5.4长度测量重复性
测量数据的重复性一般不大于0.02m。 5.5主机通道隔离度
对于多通道冲击弹性波检测仪一般不小于40dB。 注：以上技术要求不用于合格判定，仅供参考。
6校准条件 6.1环境条件
冲击弹性波检测仪应在以下环境条件下进行校准：
温度：18℃~28℃；一相对湿度：30%～85%；一实验室及其周围环境应无影响测试准确度的振动和冲击源。
6.2测量标准器及其他设备
a）信号发生器信号发生器的频率范围应覆盖100Hz～50kHz。以1kHz为参考，100Hz～
50kHz范围内的幅频特性优于士0.10dB。总失真不大于0.1%。可输出猝发音信号。
b）精密衰减器精密衰减器的频率范围应覆盖100Hz～50kHz。衰减1dB误差优于士0.05dB。 c）数字示波器带宽不低于100MHz，具备时间延迟测量、幅值测量功能。扫描时间因数误差不
超过1×10-6。时间测量误差不超过0.2%。
d）数字电压表在100Hz～50kHz的频率范围内，数字电压表测量交流电压的最大允许误差优于
±0.2%。
e）试件各向同性、材质均一的实心圆柱体，端面直径不小于10cm，长度与直径之比大
于5。
