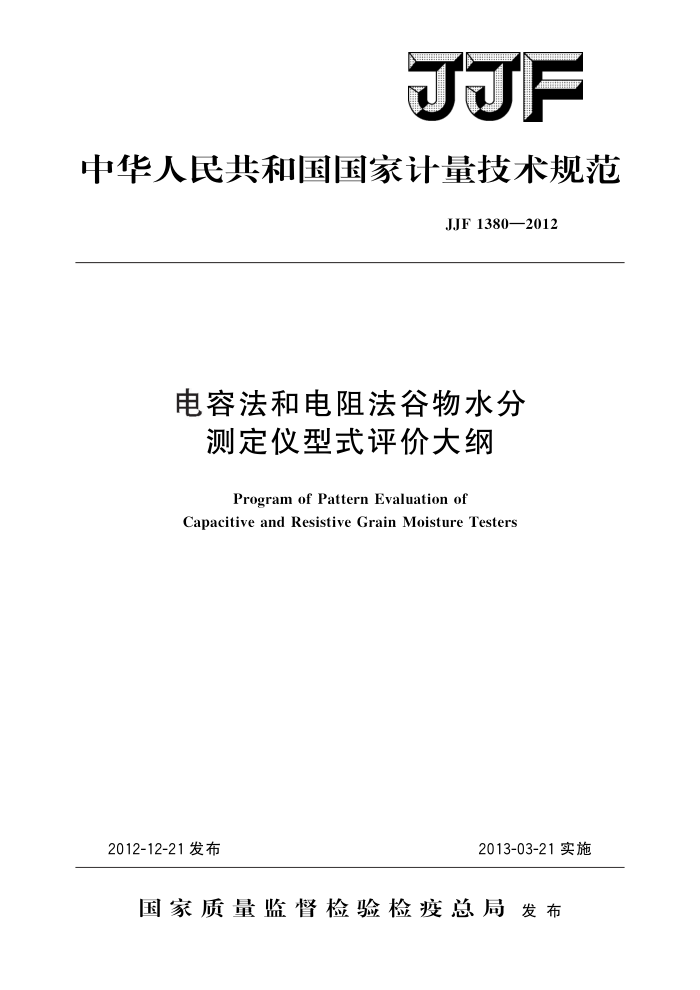

中华人民共和国国家计量技术规范
JJF1380—2012
电容法和电阻法谷物水分
测定仪型式评价大纲
Program of Pattern Evaluation of
Capacitive and Resistive Grain Moisture Testers
2012-12-21发布
2013-03-21实施
国家质量监督检验检疫总局发布 JJF1380—2012
电容法和电阻法谷物水分
测定仪型式评价大纲 Program of Pattern Evaluation of Capacitive
JJF 1380—2012
and Resistive Grain Moisture Testers
归口单位：全国物理化学计量技术委员会起草单位：上海市计量测试技术研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1380—2012
本规范主要起草人：
张文东（上海市计量测试技术研究院）参加起草人：
张勇（上海市计量测试技术研究院）崔体运 （上海市计量测试技术研究院） JJF1380—2012
目
录
引言 1 范围· 2引用文件. 3术语.. 3.1谷物水分
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (6) (6) (6) (8) (10) (10) (10) (11) (14) (16)
概述· 5 提供审查的技术资料和试验样机 5.1技术资料. 5.2试验样机.. 6法制管理要求 .. 6.1计量单位. 6.2 准确度等级 6.3计量法制标志和计量器具标识 7计量要求 7. 1 仪器的适用范围和水分测量范围 7. 2 示值误差和重复性·· 7.3 电源电压适应性 8通用技术要求 8.1 外观及其他要求 8.2 安全性能· 8.3 环境适应性 8. 4 运输贮存性能· 9
1
.
..
型式评价的项目. 10试验条件和方法 10.1试验环境条件 10.2 计量要求 10.3 通用技术要求 11型式评价结果的处理 11.1 判定原则 11.2 型式评价报告附录A谷物样品含水率的测定方法附录B谷物含水率样品的制备方法附录 C 电容法和电阻法谷物水分测定仪原始记录格式
.
I JJF1380—2012
引言
本型式评价大纲中有关仪器的电源电压适应性、安全性能等项目的技术要求和试验方法采用GB/T19878一2005《电容法和电阻法粮食水分测定仪 （通用技术条件》中的相关内容；运输贮存项目的技术要求和试验方法采用GB/T11606一2007《分析仪器环境试验方法》中的相关内容；仪器的计量性能及其试验方法采用JJG891一1995《电容法和电阻法谷物水分测定仪》中的相关内容
本型式评价大纲为首次发布。 本大纲的附录A、附录B和附录C为规范性附录。
I JJF1380—2012
电容法和电阻法谷物水分
测定仪型式评价大纲
1范围
本大纲适用于0.5级和1级取样分析式电容法和电阻法谷物水分测定仪（以下简称谷物水分仪或仪器）的型式评价，不适用于在线式或插针式谷物水分仪的型式评价。
2 引用文件
JJG891一1995电容法和电阻法谷物水分测定仪 GB5497一1985粮食、油料检验水分测定法 GB/T11606一2007分析仪器环境试验方法 GB/T19878一2005电容法和电阻法粮食水分测定仪通用技术条件上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的弓用文件，其最新版本适用于本大纲。
3术语 3.1谷物水分grainmoisture
谷物水分是指谷物中所含水分重量与谷物湿重之百分比，也称谷物含水率。
4概述
谷物水分仪主要用于快速测定谷物含水率。 电容法谷物水分测定仪是利用谷物的含水率与其介电特性之间的对应关系设计制造
的仪器，它由电容传感器（测量筒）、落料筒和二次仪表组成，有的还设有称重和测温装置对样品温度和重量进行补偿。落料筒的作用是保证每次测量时进人测量筒内的谷物样品状态的一致性。
电阻法谷物水分测定仪是根据谷物含水率与其电阻率之间存在某种对应关系而设计制造的仪器。它由测量头和二次仪表构成，测量头上设有谷物样品压碎装置和保持恒定加压力量的装置，以保证每次测量时样品压紧程度一致。
5提供审查的技术资料和试验样机
5.1技术资料 5.1.1样机照片； 5.1.2产品标准（含检验方法）；
1 JJF1380—2012
5.1.3总装图、电路图和主要零部件图（若需要时）； 5.1.4使用说明书； 5.1.5制造单位或技术机构所做的试验报告。 5.2试验样机 5.2.1提供样机的数量
申请单位应提供自已生产的样机，申请单位可以按单一产品提出申请，也可以按系列产品提出申请。
按单一产品申请的，提供三台样机。按系列产品申请的，每系列产品中抽取三分之一有代表性的规格产品：每种规格提供三台样机。代表性的规格，由受理申请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件确定，
申请单位应至少提供两种实际对自已生产的样机进行出厂标定或检定用的谷物样品：每种各10kg，优先选取稻谷、小麦或玉米：提供的试验样品应颗粒饱满、无霍变和虫蛀，并已去除杂质。对于所申请的仪器水分测量范围上限超过表1中范围的，申请单位应另提供水分值接近所申请测量范围上限的谷物样品各3kg。 5.2.2提供样机的方式
样机一般由申请单位自行送样。 6法制管理要求 6.1计量单位
谷物水分仪应采用国家法定计量单位。
6.2准确度等级
谷物水分仪的准确度等级应符合表2的规定。 6.3计量法制标志和计量器具标识 6.3.1必须在仪器的铭牌或面板等明显部位标注制造计量器具许可证的标识和编号，这些标识、编号和说明必须清晰可辨，牢固可靠（试验样机应留出相应位置）。 6.3.2仪器出厂时应附带产品合格证。 6.3.3在仪器的铭牌上应标注生产厂名、仪器名称、型号规格、准确度（或等级标志）、出厂编号、生产日期。
7计量要求
7. 1 仪器的适用范围和水分测量范围
表1主要品种谷物的主要水分测量范围
谷物品种稻谷大米小麦
水分测量范围/%
主要水分测量范围/%
9~20 10~20 8~20
12~17 12~17 11~16
2 JJF1380—2012
表1(续) 水分测量范围/%
谷物品种玉米大豆高粱油菜籽
主要水分测量范围/%
9~33 6~20 8~20 6~20
12~17 8~15 10~16 6~10
注：对于稻谷和小麦，申请的仪器水分测量范围上限可以大于表格中的值。 仪器的适用谷物品种和水分测量范围由制造厂的产品标准规定。若仪器的适用谷物
品种涉及表1中的谷物品种：则仪器对该谷物品种的水分测量范围必须满足表1中相应的主要水分测量范围的要求。 7.2示值误差和重复性
在室温（20℃士5℃）条件下，仪器的示值误差和重复性应符合表2的要求。
表2水分仪准确度等级表主要水分测量范围/% 示值误差
其他水分测量范围/%
水分仪准确度等级
重复性 ≤0.5 ≤1.0
重复性 M0.2 ≤0.5
示值误差 ±1. 0 ±2.0
0.5级 1级
±0.5 ±1. 0
7.3电源电压适应性 7.3.1电池供电
采用电池供电时，若电池电压不足，仪器应具有低电压指示功能。在正常的电池电压范围内，仪器计量性能应满足7.2的要求。 7.3.2交流供电
采用交流供电时，电源电压在额定值的85%～110%范围内变化时，仪器应不需调整而能正常工作，且其计量性能应满足7.2的要求。
8通用技术要求
8.1外观及其他要求 8.1.1外型结构与功能
外型结构应完好，无机械损伤。塑料件应无裂纹、褪色，亦无变形和划痕，金属件应无毛刺、锈斑、起泡、划痕、涂层脱落等。仪器的所有零部件、紧固件、连接件应安装正确、牢固。按键灵敏，旋钮转动灵活。
电阻法水分仪的测量头上应设有谷物样品压碎装置和保持恒定加压力量的装置。 8.1.2指针、刻度与数字显示
3
