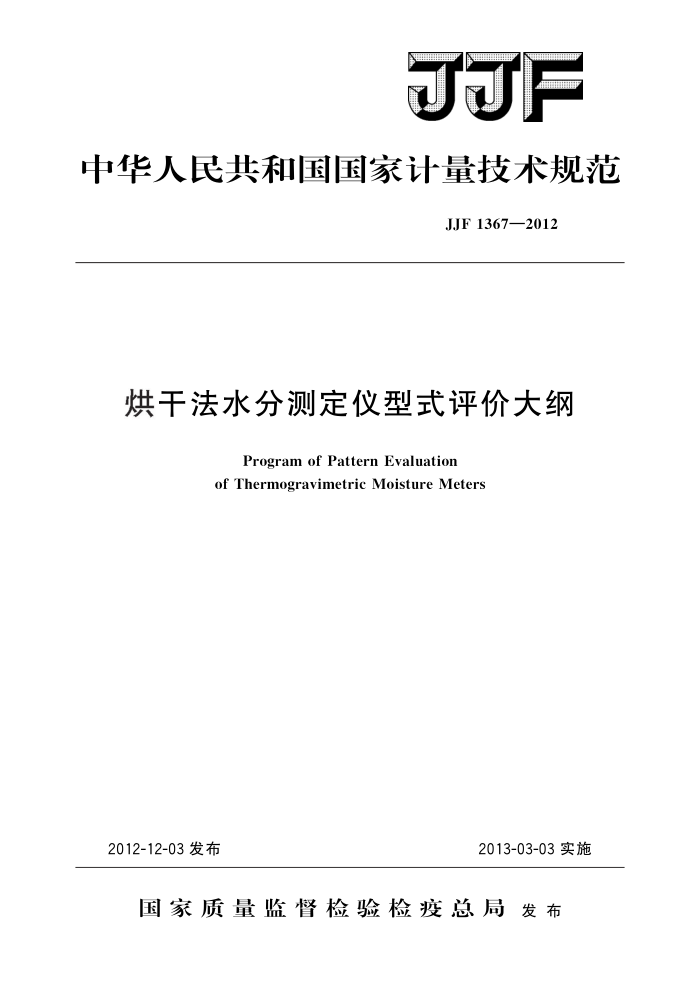

中华人民共和国国家计量技术规范
JJF1367—2012
烘干法水分测定仪型式评价大纲
Program of Pattern Evaluation of Thermogravimetric Moisture Meters
2013-03-03实施
2012-12-03发布
国家质量监督检验检疫总局发布 JJF1367—2012
烘干法水分测定仪型式评价大纲
JJF 1367—2012
Program of Pattern Evaluation
of Thermogravimetric MoistureMeters
归口单位：全国质量、密度计量技术委员会
主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：赛多利斯科学仪器（北京）有限公司
梅特勒托利多仪器（上海）有限公司
上海精科天美科学仪器有限公司
上海舜宇恒平科学仪器有限公司
本规范委托全国质量、密度计量技术委员会负责解释 JJF1367—2012
本大纲主要起草人：
朱俊（上海市计量测试技术研究院）丁京鞍（中国计量科学研究院）
参加起草人：
苏祎 （上海市计量测试技术研究院）娄荣华（赛多利斯科学仪器（北京）有限公司）沈欣（梅特勒托利多仪器（上海）有限公司) 董莉（上海精科天美科学仪器有限公司) 吴群（上海舜宇恒平科学仪器有限公司） JJF1367—2012
目 录
引言 1 范围· 2
(IⅢI) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (7) (7) (7) (9) (10) (11) (11) (11) (11) (13) (15) (15) (15) I
引用文件 3 术语. 4 概述· 4.1衡量装置. 4.2 烘干装置. 4.3指示装置.. 5法制管理要求 5.1计量单位· 5.2准确度等级的标识· 5.3计量法制标志和计量器具标识的要求 5.4安装标志要求·· 5.5提供审查的技术资料和试验样机· 6计量要求· 6.1准确度等级的划分 6.2 实际分度值d 6.3 辅助指示装置·· 6.4 检定分度值e· 6.5 最大允许误差 6.6 因影响量和时间引起的变化 6.7 型式评价试验和检查：
通用技术要求· 7.1 结构的一般要求. 7. 2 衡量结果的显示· 7.3 功能要求.. 7.4安全和可靠性…. 7.5 电气安全要求. 7. 6 包装运输、运输贮存适应性
7
..
8 型式评价项目一览表 8.1观察及核查项目.. 8.2试验项目 9试验项目的试验条件和方法 9.1审查技术文件及资料 9.2结构与文件比较…. JJF1367—2012
9.3 技术检查· 9. 4 试验设备· 9.5 试验条件 9. 6 外观和主要零部件检查 9. 7 模拟显示水分测定仪试验方法.· 9.8 数字显示水分测定仪试验方法· 9. 9 包装运输、运输贮存适应性试验， 9.10 安全性能试验 10 型式评价结果的判定 10.1单项判定
(15) (15) (15) (16) (17) (19) (32) (33) (33) (33) (34) (35) (76)
综合判定附录A 型式评价原始记录附录 B 氯化钠溶液的制备
10.2
II JJF1367—2012
引言
本大纲主要依据JJG658一2010《烘十法水分测定仪》以及GB/T23111一2008
《非自动衡器》中有关称重计量要求、技术要求、测试程序（附录A）及附加测试（附录B）部份编写而成。
本大纲按照JJF1015一2002《计量器具型式评价和型式批准通用规范》的内容，在第5～10章中加人了烘干法水分测定仪的法制管理要求、计量要求、通用技术要求、试验项目的试验条件和方法以及型式评价结果的判定。附录中按照JJF1016一2009《计量器具型式评价大纲编写导则》的要求，列入了“型式评价原始记录格式”和“氯化钠溶液的制备”。
I JJF1367—2012
烘干法水分测定仪型式评价大纲
1范围
本型式评价大纲（以下简称本大纲）适用于采用称重结构和烘干加热原理的烘干法水分测定仪（以下简称水分测定仪）的型式评价。该类水分测定仪主要对物理形态和化学形态相对稳定的样品进行水分含量的测定。
2 引用文件
JJG99码 JJG658一2010烘干法水分测定仪 JJF1229一2009质量密度计量名词术语及定义 GB/T601一2002化学试剂标准滴定溶液的制备 GB/T11606一2007分析仪器环境试验方法 GB14249.1电子衡器安全要求 GB/T17626.2—2006电磁兼容 试验和测量技术 静电放电抗扰度试验（idt
IEC61000-42:2001)
GB/T17626.3—2006电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 (idtIEC61000-43:2002)
GB/T17626.4—2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（idtIEC61000-44：2004)
GB/T17626.6—2008电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度（idtIEC61000-46：2006）
GB/T17626.11—2008电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-411：2004）
GB/T23111—2008非自动衡器上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲。然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3术语
本大纲中所采用的术语与JJF1229一2009《质量密度计量名词术语及定义》、 JJG658一2010《烘干法水分测定仪》和GB/T23111一2008《非自动衡器》中的术语相一致。
1 JJF1367—2012
4概述
本大纲所指的水分测定仪是基于烘干原理直接对衡量样品表面分离物或微量水分进行计量分析的仪器。根据计量分析对象的不同，对衡量样品残留固体进行计量分析的水分测定仪也可称为含固量分析仪。
根据水分测定仪的显示方式和衡量装置的不同：自前市场上的水分测定仪可分为以
下两类：
模拟显示水分测定仪一以杠杆平衡原理构成，具有微分标尺的机械衡量装置的水分测定仪。
数字显示水分测定仪一以数字显示的耳具有电子衡量装置的水分测定仪水分测定仪根据其原理主要由以下装置组成：
4.1衡量装置
衡量装置通常为：机械衡量装置和电子衡量装置。 4.2烘干装置
烘干装置的加热元器件通常有：隧道式烘箱、红外陶瓷加热器、石英加热器、远红外加热器、卤素灯、激光技术或微波等。 4.3指示装置
指示装置可分为：模拟指示和数字指示两种方式。
5法制管理要求
5.1计量单位
水分测定仪采用的计量单位为：克（g）、毫克（mg）、分（min）、秒（s）、摄氏度（℃）。 5.2准确度等级的标识
水分测定仪的准确度等级及符号①见表1。
表1准确度等级及符号
特种准确度高准确度
5.3计量法制标志和计量器具标识的要求
在正常使用条件下，应在水分测定仪的铭牌、面板等明显部位标注计量法制标志和
计量器具标识，其标志、编号和说明必须清晰可辨、牢固可靠。 5.3.1计量法制标志
计量法制标志一般包括以下内容：
制造计量器具许可证的标志和编号（试验样机应留出相应位置）；计量器具型式评价的批准标志和编号（试验样机应留出相应位置，本项目不是
①准确度等级符号允许使用圆形，或由两条水平线与两个半圆相连成的椭圆形，但不得采
用圆形。
2
