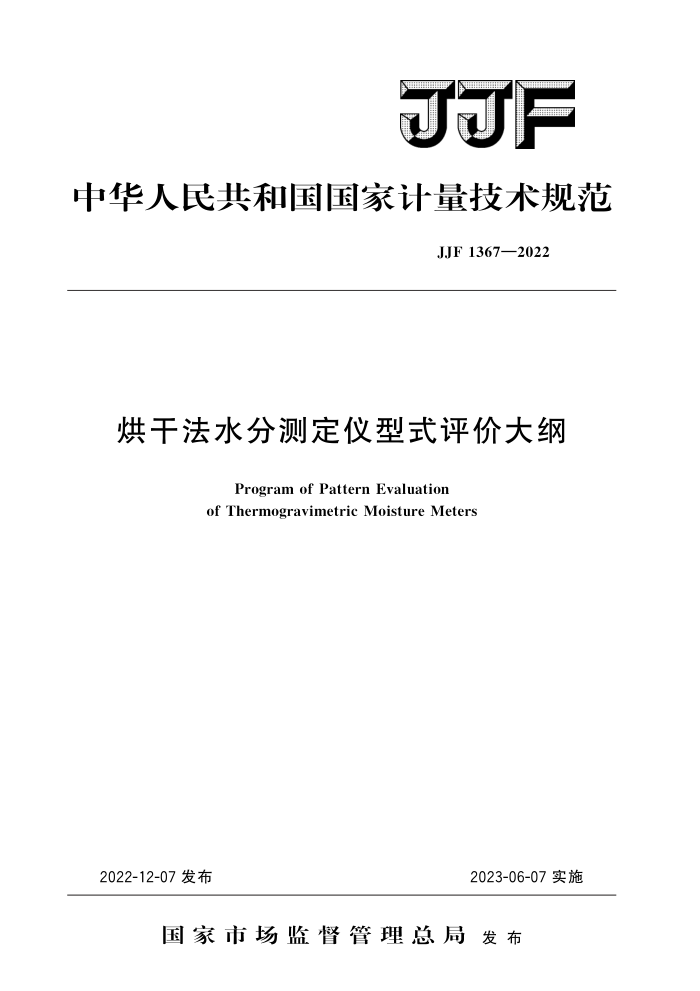

JJF
中华人民共和国国家计量技术规范
JJF1367—2022
烘干法水分测定仪型式评价大纲
Program of Pattern Evaluation of Thermogravimetric Moisture Meters
2023-06-07实施
2022-12-07发布
国家市场监督管理总局发布 JJF1367—2022
烘干法水分测定仪型式评价大纲
JJF 1367—2022 代替JJF1367—2012
Program of Pattern Evaluation of Thermogravimetric Moisture Meters
归口单位：全国质量密度计量技术委员会
主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：江苏省计量科学研究院
陕西省计量科学研究院赛多利斯（上海）贸易有限公司上海天美天平仪器有限公司
本规范委托全国质量密度计量技术委员会负责解释 JJF1367—2022
本规范主要起草人：
朱俊 (上海市计量测试技术研究院）吴由 頔（中国计量科学研究院）
参加起草人：
苏 祎（上海市计量测试技术研究院）刘 炜（江苏省计量科学研究院）董 雷 （陕西省计量科学研究院）王 兵「赛多利斯 斤（上海）贸易有限公司黄 诚（上海天美天平仪器有限公司） JJF1367—2022
目
录
(Ⅲ) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (5) (6) (7) (8) (8) (8) (8) (10) (11) (12) (12) (14) (15) (15) (15) (16) 1
引言
范围 2 引用文件 3术语· 4 概述· 4. 1 模拟指示水分测定仪..· 4.2数字指示水分测定仪.. 5法制管理要求 5.1 计量单位 5. 2 准确度等级标识 5.3计量法制标志和计量器具标记的要求 5.4安装标志要求… 5. 5 应提交的技术资料· 5.6 试验样机（EUT）的数量及使用方式 6计量要求 6. 1 准确度等级的划分 6.2 实际分度值d 6.3 辅助指示装置 6. 4 检定分度值 6. 5 称量装置的最大允许误差 6.6 水分测定误差· 6.7 因影响量和时间引起的变化 6.8 量程稳定性 7 通用技术要求 7.1外观及结构 7.2称量结果的指示. 7. 3 功能要求.· 7.4安全和可靠性 8型式评价项目表. 8.1 观察及核查项目· 8.2试验项目. 9试验项目的试验条件和方法 9.1审查技术文件及资料. 9.2 结构与文件比较.·· 9.3技术检查
1 JJF1367—2022
9.4试验设备. 9.5试验条件. 9.6外观和主要零部件检查 9.7模拟指示水分测定仪试验方法 9.8数字指示水分测定仪试验方法. 10型式评价结果的判定附录A型式评价记录格式附录B氯化钠溶液的制备附录 C 关键零部件和材料表格式
(16) (17) (18) (18) (20) (33) (34) (72) (74)
.
+++
I JJF1367—2022
引言
JJF1015《计量器具型式评价通用规范》、JJF1016《计量器具型式评价大纲编写导则》、JF1001《通用计量术语及定义》和F1051《计量器具命名与分类编码》共同构成支撑本规范编写工作的基础性系列规范。
本规范的技术指标和试验方法主要参考了OIMLR59：2006（E）《谷物和油籽水分测定仪》、OIMLR76-1：2006（E）《非自动衡器第1部分：计量和技术要求测试》、 OIMLR76-2：2007（E）《非自动衡器第2部分：试验报告》与GB/T23111一2008《非自动衡器》中的有关水分、计量性能、抗干扰性能、测试程序及记录格式等的内容，本规范是对JJF1367一2012《烘干法水分测定仪型式评价大纲》的修订。
本规范与JJF1367一2012相比，除编辑性修改外，主要技术变化如下：
在“范围”中给出了相关应用分类编码（见1）；一将“失水速率”更改为“失水速度”，并增加“失水速度判定法”术语，并增
加1d/60s失水速度判定法；（见3.7和3.8）；
将“衡量装置”更改为“称量装置”；增加了关键零部件和材料表内容（见4.1和4.2）；
-
一在计量法制标志中删除了原制造计量器具许可证标志和编号的规定（见
5.3.1);
对提交的试验样机部分进行了修改（见5.6）；对检定分度值e部分进行了调整（见表2和6.4）；修改了水分测定误差的定义（见6.6）；增加了水平指示装置的要求（见7.3.3）；一删除了电气安全试验项目要求；删除了包装运输、运输贮存适应性试验项目要求；
一给出了试验设备的具体要求（见9.4）；
-增加了氯化钠溶液标准物质，并将原配比的氯化钠溶液质量分数与氯化钠溶液
标准物质的质量分数控制要求统一为U=0.03%（k=2）（见9.4.1.2）；
修改了模拟指示水分测定仪的水分测定误差计算公式（见9.7.4）；将“型式评价结果的判定”方式，改为所有的评价项目均合格才判定为合格
（见10）；
修改了“氯化钠溶液的制备”内容（见附录B）。 本规范历次版本的发布情况为：
JJF1367—2012。
-
II JJF1367—2022
烘干法水分测定仪型式评价大纲
1范围
本型式评价大纲（以下简称大纲）适用于分类编码为46560500的烘干法水分测定仪的型式评价。
烘干法水分测定仪是指采用称重结构和烘干加热原理的水分测定仪，计量器具名称如：烘干法水分测定仪、烘干法谷物水分测定仪、电子水分测定仪等。
2引用文件
本规范引用了下列文件： JJG99码 JJG658烘干法水分测定仪 JJF1229质量密度计量名词术语及定义 GB/T601化学试剂标准滴定溶液的制备 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2424.2电工电子产品环境试验湿热试验导则 GB/T6682分析实验室用水规格和试验方法 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的
抗扰度试验
GB/T23111—2008非自动衡器 OIMLR59：2006（E）谷物和油籽水分测定仪（Moisturemeters for cerealgrain
and oilseeds)
OIMLR76-1：2006（E）非自动衡器第1部分：计量和技术要求测试（2006 Non-Automatic Weighing Instrument Part l: Metrological and Technical Requirement Test)
OIMLR76-2：2007（E）非自动衡器第2部分：试验报告（2007Non-Automatic WeighingInstrumentPart2:TestReportFormat)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
1 JJF1367—2022
3术语 3.1水分（水和挥发成分的含量）moisturecontent
样品烘干前后的质量差与样品烘干前质量的比值，以百分数表示。 3.2水分可读性readabilityofmoisturecontent
可显示的水分变化的最小增量，以百分数表示。
3.3试样盘sampleplate
用于直接承载被测对象的容器。 3.4烘干法thermogravimetricmoistureanalysis
在指定的温度下，按设定的加热时间或失水速度，加热已知质量的被测样品，通过物理反应，使样品内的水分蒸发。通过比较加热前后被测样品的质量差，以获得被测样品的水分。 3.5指示温度indicated temperature
水分测定仪所显示的温度。
3.6升温时间heating-uptime
从打开水分仪加热功能开始直到达到预设温度或者达到热平衡为止的时间间隔
3.7失水速度dehydrationrate
样品失去水分的速度，即烘干过程中单位时间内样品的质量变化量。 3.8失水速度判定法determinationofdehydrationrate
判定样品烘干过程结束的方法，即当样品的失水速度不大于规定值时，样品的烘干过程结束。 4概述
本规范所指的烘干法水分测定仪（以下简称水分测定仪），是基于烘干原理直接对称量样品表面分离物或微量水分进行计量分析的仪器。根据计量分析对象的不同，对称量样品残留固体进行计量分析的水分测定仪也称为含固量分析仪
原理：通过水分测定仪称量装置对被测样品进行称量，再经烘干加热装置去除该样品中的游离水分，得到样品烘干后的质量，从而计算获得样品实际的含水量（或百分比)。
结构：称量装置可分为两种形式，一种是以杠杆平衡原理构成，具有微分标尺进行模拟指示的机械称量装置；另一种是由电子称重元件组成，具有数字指示的电子称量装置。烘干装置的加热元器件包括隧道式烘箱、红外陶瓷加热器、石英加热器、远红外加热器、卤素灯、激光、微波等。
用途：水分测定仪主要用于对物理形态和化学形态相对稳定的样品进行水分的测定。 4.1模拟指示水分测定仪
模拟指示水分测定仪是以杠杆平衡原理构成，具有微分标尺的机械称量装置的水分测定仪。影响其称量性能、水分测定性能的关键零部件和材料表格式见附录C的 2
