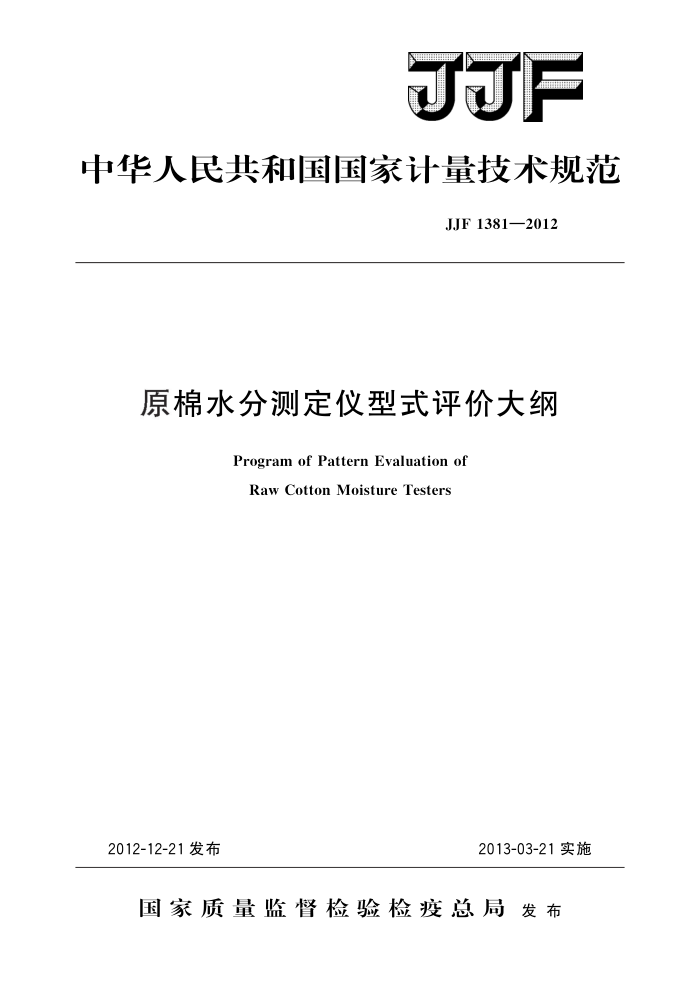

JJF
中华人民共和国国家计量技术规范
JJF1381—2012
原棉水分测定仪型式评价大纲
Program of Pattern Evaluation of Raw Cotton Moisture Testers
2012-12-21发布
2013-03-21实施
国家质量监督检验检疫总局发布 JJF1381—2012
原棉水分测定仪型式评价大纲
JJF 1381—2012
Program of Pattern Evaluation of Raw Cotton Moisture Testers
归口单位：全国物理化学计量技术委员会起草单位：国家纤维计量站
陕西华斯特仪器有限责任公司
本规范委托全国物理化学计量技术委员会负责解释 JJF1381—2012
本规范主要起草人：
张保国（国家纤维计量站）韩刚 (陕西华斯特仪器有限责任公司)
参加起草人：
张明柱（陕西华斯特仪器有限责任公司）
王晓凤（陕西华斯特仪器有限责任公司） JJF1381—2012
目
录
(ⅢI) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (6) (7) (7) I
引言
范围· 2 引用文件· 3术语.. 3.1 含湿质量· 3.2 干燥质量. 3.3回潮率 4
1
概述· 申请单位应提交的技术资料和试验样机.·
5.1技术资料 5.2试验样机· 6 法制管理要求 6.1计量单位要求 6.2最大允许误差： 6.3 计量法制标志和计量器具标识的要求
计量性能要求 ...
7
7. 1 压缩作用力 7.2 直流工作电压 7.3 回潮率示值误差· 7. 4 棉花样品测试误差 7.5 温度示值误差. 7. 6 电源电压影响· 8 通用技术要求 8.1额定工作条件要求 8.2 电气安全. 8.3 外观及附件 8. 4 极板间绝缘电阻 8.5环境适应性· 9 型式评价项目 10 试验项目的试验方法和条件 10.1 法制管理要求 10.2 额定工作条件、外观及附件检查 10.3 电气安全 10.4 压缩作用力 10.5 直流工作电压
. JJF1381—2012
(8) (9) (10) (11) (11) (12) (12) (13) (13) (13) (14) (14) (14) (15) (15) (16)
10.6 用标准电阻校验回潮率示值误差 10.7 棉花样品测试误差 10.8 温度示值误差 10.9 极板间绝缘电阻 10.10 电源电压适应性. 10.11 低温试验 10.12 高温试验 10.13 交变湿热试验· 10.14 低温储存试验·· 10.15 高温储存试验· 10.16 振动试验 10.17 碰撞试验 10.18 跌落试验·· 11 型式评价结果的判定和处理 12 型式评价原始记录格式附录A 型式评价原始记录格式
II JJF1381—2012
引 創言
本型式评价大纲是根据 JJF1016- 一2009《计量器具型式评价大纲编写导则》
JJF1015一2002《计量器具型式评价和型式批准通用规范》等规范、标准要求编制而成。
本型式评价大纲为首次发布
II JJF1381—2012
原棉水分测定仪型式评价大纲
1范围
本型式评价大纲适用于以电阻方法为测量原理，测量原棉水分的箱式（极板式）原棉水分测定仪（以下简称测定仪）的型式评价，其他类型以电阻方法为测量原理的测定仪可参照执行。
2引用文件
JJG845一2009原棉水分测定仪 GB/T6102.1原棉回潮率试验方法烘箱法 GB/T6102.2原棉回潮率试验方法电测器法 GB/T11606一2007分析仪器环境试验方法 GB/T15479一1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3术语 3.1含湿质量moistureweight
原棉含有水分时的质量。 3.2干燥质量dryweight
原棉经一定方法除去水分后的质量。
3.3回潮率moistureregain
在规定条件下测得的原棉水分含量，以试样的含湿质量与干燥质量的差值对干燥质量的百分率表示。 4概述
测定仪是利用棉纤维的电阻值与其回潮率呈负相关变化的规律，在一定的纤维量、 压力、电压、温度和测试面积条件下，测量棉纤维的电阻，间接测得棉纤维回潮率的一种仪器。测定仪主要由极板式水分传感器、温湿度传感器、压力作用及测量机构、电子电路和显示部件等组成。
测定仪主要用于棉花收购、加工、纺织、质检等各有关部门对原棉回潮率的快速测定。
1 JJF1381—2012
5申请单位应提交的技术资料和试验样机
5.1技术资料 5.1.1样机照片； 5.1.2产品企业标准（含检验方法）： 5.1.3总装图、主要零部件图和电路图； 5.1.4 回潮率与电阻关系的数学模型，温度修正、皮辊棉修正和长绒棉修正的数学模型； 5.1.5 使用说明书； 5.1.6 研制单位所做的测试报告。 5.2试验样机
申请单位应提供3台样机。
6法制管理要求 6.1计量单位要求
测定仪应采用法定计量单位。 6.2最大允许误差
测定仪的最大允许误差应符合JJG845一2009《原棉水分测定仪》的规定，
6.3计量法制标志和计量器具标识的要求
测定仪的铭牌或面板等明显部位应标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠。 6.3.1计量法制标志一般包括以下内容：
制造计量器具许可证标志和编号（试验样机应留有相应位置，只对国产测定仪)；计量器具型式批准标志和编号（本项为非强制性规定，试验样机可留有相应位置）。
6.3.2计量器具标识一般应包括以下内容：
测定仪的名称、规格（型号）、生产厂名、制造日期、出厂编号。
6.3.3测定仪应符合其他有关法制管理要求。
7计量性能要求 7. 1 压缩作用力
压缩作用力735N，最大允许误差士30N。
7.2直流工作电压
直流工作电压90V，最大允许误差士1V。
7.3回潮率示值误差
用标准电阻校验时的示值误差，应符合表1给出的要求。
2
