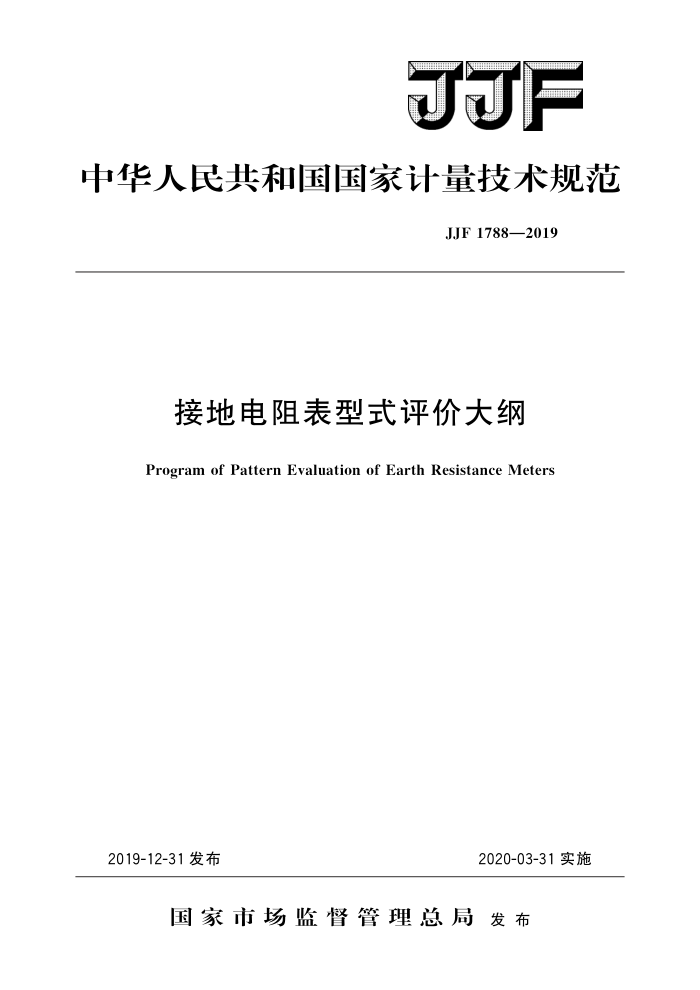

JJF
中华人民共和国国家计量技术规范
JJF 1788—2019
接地电阻表型式评价大纲
Program of Pattern Evaluation of Earth Resistance Meters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1788—2019
接地电阻表型式评价大纲 Program of Pattern Evaluation of
JJF 1788—2019
Earth Resistance Meters
归口单位：全国电磁计量技术委员会主要起草单位：辽宁省计量科学研究院
中国计量科学研究院山东省计量科学研究院
参加起草单位：北京市计量检测科学研究院
上海市计量测试技术研究院甘肃省计量研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1788—2019
本规范主要起草人：
梁国鼎（辽宁省计量科学研究院）王 昊（中国计量科学研究院）马雪锋 （山东省计量科学研究院）孙天瑜（辽宁省计量科学研究院）
参加起草人：
杨阳（北京市计量检测科学研究院）周力任（上海市计量测试技术研究院）董刚 (甘肃省计量研究院) JJF1788—2019
目 录
(ⅢI) (1) (1) (1) (2) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (6) (6) (6) (6) (6) (6) (6) (7) (8) (9) (10) (11) (11) (11) (11) (11) (11) I
引言 1
范围 2 引用文件· 3 术语及定义.· 1 概述 5 法制管理要求。 5.1计量单位 5.2外部结构· 5.3 标志和标识 6计量要求 6.1 绝缘电阻· 6.2 介电强度…· 6.3 最大允许误差· 6.4 准确度等级 6.5 位置影响 6.6 辅助接地电阻的影响· 6.7 干扰地电压的影响·
.
通用技术要求· 7. 1 工作条件· 7. 2 外观和结构 7. 3 无谐振·· 7. 4 铁磁支架· 7. 5 导电支架.…· 7. 6 外磁场. 7. 7 电源引起的示值改变量 7.8 气候环境适应性· 7. 9 机械环境适应性： 7.10电磁兼容性 8 型式评价项目一览表 9 提供样机的数量及样机的使用方式.. 9.1提供样机的数量 9.2样机的使用方式。 10 试验项目的试验条件和方法以及数据处理和合格判据 10.1 项目的试验条件 10.2 绝缘电阻
7 JJF1788—2019
(12) (12) (14) (14) (14) (15) (16) (16) (16) (17) (17) (18) (20) (21) (21) (23) (32) (37)
10.3 介电强度 10.4 电阻测量基本误差 10.5 位置影响试验 10.6 辅助接地电阻的影响试验 10.7 干扰地电压的影响试验
.
10.8 外观和结构 10.9 无谐振 10.10 铁磁支架试验· 10.11 导电支架试验· 10.12 外磁场试验· 10.13 供电电源电压影响试验· 10.14 气候环境试验…·· 10.15 机械环境试验· 10.16 电磁兼容性· 11 试验项目所用计量器具和设备表附录A 型式评价记录格式附录 B 型式评价报告格式附录 C 型式评价保存样机的《说明》格式
II JJF1788—2019
引言
本大纲依据JJF1016一2014《计量器具型式评价大纲编写导则》、JJF1015一2014 《计量器具型式评价通用规范》编制
本大纲为首次发布。
II JJF1788—2019
接地电阻表型式评价大纲
1范围
本大纲适用于计量器具分类编码为15060500的一般测量的手摇式接地电阻表和电子式接地电阻表的型式评价。
2引用文件
本大纲引用了下列文件： JJG366接地电阻表 GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.7环境试验第2部分：试验方法试验Ec：粗率操作造成的冲击
（主要用于设备型样品）
GB/T2423.10环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T4798.3电工电子产品应用环境条件第3部分：有气候防护场所固定使用 GB/T4798.7电工电子产品应用环境条件第7部分：携带和非固定使用 GB/T6113.101无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无
线电骚扰和抗扰度测量设备测量设备
GB/T6587一2012电子测量仪器通用规范 GB/T7676.1一2017直接作用模拟指示电测量仪表及其附件第1部分：定义和
通用要求
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分：
通用要求
GB/T18268.22测量、控制和实验室用的电设备电磁兼容性要求第22部分：特殊要求低压配电系统用便携式试验、测量和监控设备的试验配置、工作条件和性能判据
DL/T845.2电阻测量装置通用技术条件第2部分：工频接地电阻测试仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语及定义
本大纲引用文件中界定的下列术语和定义适用于本大纲。
1 JJF1788—2019
3.1接地电阻earthresistance
接地导体与大地之间的电阻。在接地导体中流过交流测试电流时，导体增加的电位除以测试电流，其商即为接地电阻值。 3.2辅助接地电阻auxiliaryearthresistance
辅助电极与大地之间的电阻。R。为辅助电流极与大地之间的电阻，R，为辅助电压极与大地之间的电阻。 3.3干扰地电压interferenceearthvoltage
接地导体上的干扰电压，由试验电流产生的电压除外。
3.4影响量influencequantity
不是测量的对象，但是其变化影响指示值和测量的结果之间的关系。 3.5改变量variation
当一个影响量相继取两个不同的值时，指示仪表的同一被测量的示值之间的差。
4概述 4.1用途
接地电阻表主要用于直接测量各种接地装置的接地电阻和土壤电阻率。 4.2分类和工作原理
接地电阻表按工作原理分为手摇式接地电阻表和电子式接地电阻表：按显示方式分
为数字显示接地电阻表和模拟指示接地电阻表；按测试端钮数量分为三端钮型接地电阻表和四端钮型接地电阻表
三端钮型接地电阻表和四端钮型接地电阻表工作原理相同，仅引出测试端钮数量不同，其中三端钮型接地电阻表引出的三个测试端钮分别为E（被测接地体电极）、P（电位极）、C（电流极）；四端钮型接地电阻表引出的四个测试端钮为Ec（被测接地体电流极）、Ep（被测接地体电位极）、P（电位极）、C（电流极）。 4.2.1手摇式接地电阻表
手摇式接地电阻表工作原理如图1所示，主要由滑线电阻器、量程电阻、电流互感器、检流计、手摇发电机组成，其关键零部件和材料见表1。
oc
手摇发电机
OP
检流计
量程电阻
滑线电阻器
O E(E)
人人人
O E(Ec)
电流互感器图1手摇式接地电阻表工作原理图
2
