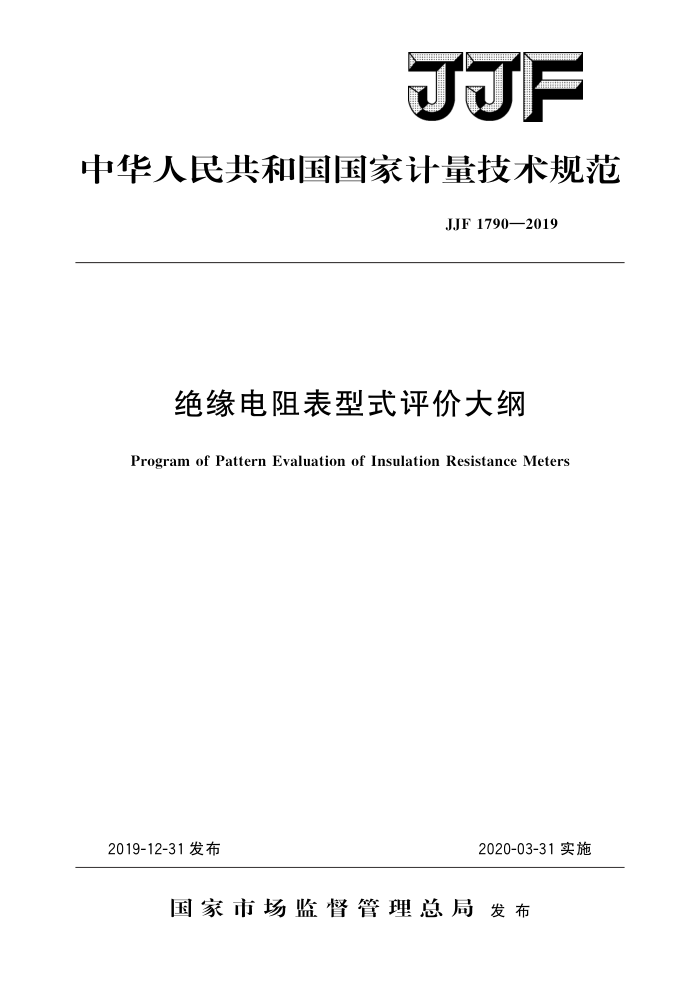

JJF
中华人民共和国国家计量技术规范
JJF1790—2019
绝缘电阻表型式评价大纲
Program of Pattern Evaluation of Insulation Resistance Meters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1790—2019
绝缘电阻表型式评价大纲 Program of Pattern Evaluation of
JJF1790—2019
Insulation Resistance Meters
归口单位：全国电磁计量技术委员会
主要起草单位：北京市计量检测科学研究院
山东省计量检测中心
辽宁省计量科学研究院
参加起草单位：上海市计量测试技术研究院
山东省计量科学研究院
大连计量检验检测研究院有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1790—2019
本规范主要起草人：
张磊 (北京市计量检测科学研究院）王文静（北京市计量检测科学研究院）汪心妍（山东省计量检测中心）姬云鹏（辽宁省计量科学研究院）
参加起草人：
周力任（上海市计量测试技术研究院）
马雪锋（山东省计量科学研究院）
赵晓俊（大连计量检验检测研究院有限公司） JJF1790—2019
目 录
引言 1
范围 2 引用文件 3 术语及定义 3.1 单一产品 3.2 系列产品 3.3 绝缘电阻 3.4 测量端钮 3.5 端钮电压 3.6 额定电压 4 概述 4.1绝缘电阻表（兆欧表） 4.2电子式绝缘电阻表 5法制管理要求 5.1计量单位 5.2外部结构 5.3标志和标识. 6计量要求 6.1准确度等级和最大允许误差 6.2电阻示值的最大允许误差 6.3 位置影响 6.4 端钮电压 6.5 分辨力 T 通用技术要求 7. 1 工作条件 7. 2 外观与结构 7. 3 绝缘电阻 7. 4 介电强度 7. 5 铁磁支架、导电支架 7. 6 外磁场影响 7. 7 供电电源影响 7. 8 屏蔽装置影响 7. 9 无谐振 7.10 自热： 7.11 过负载
. JJF1790—2019
7.12 电磁兼容性· 7.13 冲击 7.14 振动 7.15 温度· 7.16 湿度· 8 型式评价项目表 9
9) （10) (11) (12) (12) (13) (14 ) (14) (14) (14) (14) (15） (15) (15） (15） 【16） (17) (18) (18) (18) (19) (19) (19) (20) (20) (20) (20) (21) (21) (22) (23) (25) (42) ( 47 )
提供样机的数量及样机的使用方式 9. 1 提供样机的数量 9. 2 样机的使用方式 10 试验项目的试验条件和方法以及数据处理和合格判据 10.1 项目的试验条件： 10.2 外观与结构· 10.3 绝缘电阻· 10.4 介电强度 10.5 电阻测量示值误差： 10.6 位置影响试验 10.7 端钮电压· 10.8 分辨力 10.9 铁磁支架、导电支架· 10.10 外磁场影响 10.11 供电电源影响 10.12 屏蔽装置影响 10.13 无谐振 10.14 自热 10.15 过负载 10.16 电磁兼容性 10.17 冲击 10.18 振动 10.19 温度 10.20 湿度 11试验项目所用计量器具和设备表附录A 型式评价记录格式附录B 型式评价报告格式·· 附录 C 型式评价保存样机的《说明》格式
-
II JJF1790—2019
引言
本大纲依据JJF1016一2014《计量器具型式评价大纲编写导则》、JJF1015一2014 《计量器具型式评价通用规范》编制
本大纲为首次发布。
II JJF1790—2019
绝缘电阻表型式评价大纲
1范围
本大纲适用于分类编码为15120500的绝缘电阻测量仪中绝缘电阻表（兆欧表）和电子式绝缘电阻表的型式评价。
2引用文件
本大纲引用了下列文件： JJG622绝缘电阻表（兆欧表） JJG1005电子式绝缘电阻表 GB/T191↑ 包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2E 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T4798.3电工电子产品应用环境条件第3部分：有气候防护场所固定使用 GB/T 4798.71 电工电子产品应用环境条件第7部分：携带和非固定使用 GB4824工业、科学和医疗（ISM）射频设备骚扰特性限值和测量方法 GB/T6113.101无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无
线电骚扰和抗扰度测量设备测量设备
GB/T6587电子测量仪器通用规范 GB/T7676.1一2017直接作用模拟指示电测量仪表及其附件第1部分：定义和
通用要求
GB/T17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪通（冲击）抗扰度试验 GB/T17626.6 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.8 电磁兼容 试验和测量技术工频磁场抗扰度试验 GB/T17626.11 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的
抗扰度试验
GB/T18268.1 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求
GB/T18268.22 测量、控制和实验室用的电设备电磁兼容性要求第22部分：特殊要求低压配电系统用便携式试验、测量和监控设备的试验配置、工作条件和性能
1 JJF1790—2019
判据
DL/T845.1电子测量装置通用技术条件第1部分：电子式绝缘电阻表凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。
3术语及定义
本大纲引用文件中界定的及下列术语和定义适用于本大纲。
3.1单一产品single product
仅一种规格或型号的产品。 3.2系列产品seriesproduct
测量原理相同、结构（外观）相似并满足下列条件之一的一组产品： a）准确度等级相同，测量范围不同； b）测量范围相同，准确度等级不同。
3.3绝缘电阻insulationresistance
在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比 3.4测量端钮testterminal
绝缘电阻表中用于连接被测对象的接线端钮，分为线路端钮L、接地端钮E和屏蔽端钮G。 3.5端钮电压terminalvoltage
绝缘电阻表的线路端钮L和接地端钮E之间的电压。
3.6额定电压ratedvoltage
测量端钮处于开路状态下端钮电压的标称值。
4概述
4.1绝缘电阻表（兆欧表）
绝缘电阻表（兆欧表）是主要用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，计量单位为MQ。工作原理为流比计原理，其基本原理如图1所示。绝缘电阻表（兆欧表）的主要组成部分是直流电源装置和指示仪表，为模拟指示。图1中试品Rx接在L、E间，通过Rx产生的电流Ix流过表头线圈Li，试品Rx两端的电压也同时加在Rv上产生一个电流Iv，并流过表头的另一个线圈LV，两个线圈都在表头磁缸内产生旋转力矩，使得表头指针的偏转与这两个电流的比值相关，且其偏转位置与电流的大小无关。在指针指示的不同位置上刻划出相应不同的绝缘电阻值，就可以显示被测绝缘电阻的大小。其关键零部件和材料见表1。
