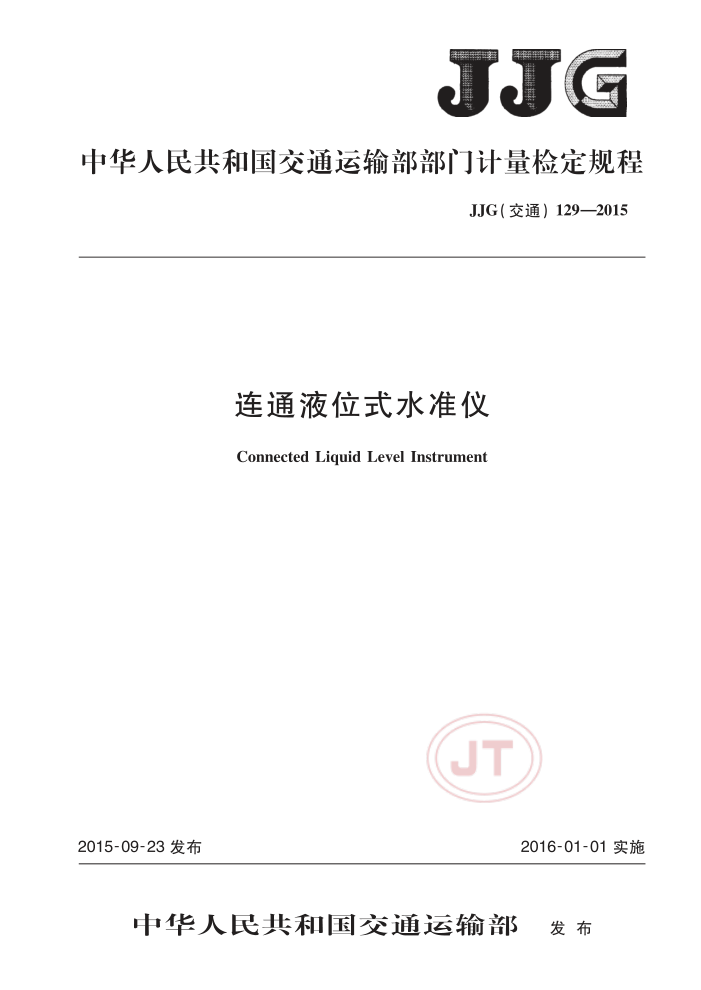

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）129—2015
连通液位式水准仪
Connected Liquid Level Instrument
JT
2016-01-01实施
2015-09-23发布
中华人民共和国交通运输部 发布 JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）129—2015
连通液位式水准仪
Connected Liquid Level Instrument
JT
2016-01-01实施
2015-09-23发布
中华人民共和国交通运输部 发布 JJG（交通）129—2015
连通液位式水准仪检定规程 tx,其,其,其,x,x,,#,x,x,,x,x,
JJG（交通）129—2015
Verification Regulation of Connected Liquid Level Instrument
本规程经中华人民共和国交通运输部于2015年09月23日批准，并自
2016年01月01日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材料及
仪器设备专业标准化工作组
起草单位：交通运输部公路科学研究院
长沙金码高科技实业有限公司浙江省交通建设工程监督管理局
JT
本规程委托交通运输部公路科学研究院负责解释 JJG（交通）129—2015
本规程主要起草人：
刘静(交通运输部公路科学研究院）刘克明（长沙金码高科技实业有限公司）何小钰（交通运输部公路科学研究院）林中（长沙金码高科技实业有限公司）楼云(浙江省交通建设工程监督管理局) 何玉珊（交通运输部公路科学研究院）
JT JJG（交通）129—2015
目 录
引言 1 范围
概述 3 计量性能要求 4 通用技术要求 5计量器具检定控制附录A水准仪计量检定记录表附录B 水准仪参数的计算方法附录 C 检定证书内页格式附录D 检定结果通知书内页格式
2
+++
JT
I JJG（交通）129—2015
引 言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求
JT
Ⅱ JJG（交通）129—2015
连通液位式水准仪检定规程
1范围
本规程适用于连通液位式水准仪（以下简称水准仪）的首次检定、后续检定和使用中检查。 2概述
利用液体连通时，液位重力平衡的原理，测量垂直方向位移变化的仪器。 水准仪由液位传感器、筒体、液体、液管及仪表组成。如图1所示。
说明：液位传感器； 液体；
3-
4———液管。
2———筒体；
图1水准仪结构示意图
3计量性能要求 3.1性能要求
水准仪的分辨力（率）、滞后、不重复度、非线性度/符合度、综合误差均应满足表1
规定。
表1 性能参数
单位为满量程输出的百分比技术指标
参数分辨力（率) 滞后不重复度非线性度/符合度
≤0.1 ≤1.0 ≤0.5 ≤1 ≤1.0
综合误差
3.2温度测量误差
兼有测温功能的水准仪，温度综合误差不大于±0.5℃。
1 JJG（交通）129—2015
4通用技术要求 4.1外观 4.1.1水准仪各部分应连接牢固.其表面不应有锈斑、裂纹、明显的划痕及凹陷损伤。 4.1.2引出的电缆、护套应无损伤。 4.2铭牌
仪器应标明制造厂或厂标、型号及出厂编号、出厂日期。 5计量器具检定控制
计量器具检定控制适用于首次检定、后续检定和使用中检查。 5.1试验环境如下：
温度为20℃±2℃；大气压力为（86~106）kPa；相对湿度不大于85%。
5.2检定设备 5.2.1水准仪标定台。 5.2.1.1水准仪标定台的结构如图2。
说明：
加液口；溢流口；
一升降调节螺栓； 5—-液平面；
一水平指示器。
-
7-
—连通液位式水准仪；
一液管；
6-
2
图2水准仪标定台结构示意图
5.2.1.2水准仪标定台的性能要求如下：
JT
标定台能模拟水准仪实际使用时的运动状态：标定台分辨力（率）不大于0.03%FS；标定台量程不小于水准仪满量程：标定台综合误差不大于0.3%FS。
5.2.2水准仪仪表。 5.2.3 游标卡尺：分辨力（率）0.02mm。 5.2.4 标准温度计。 2
