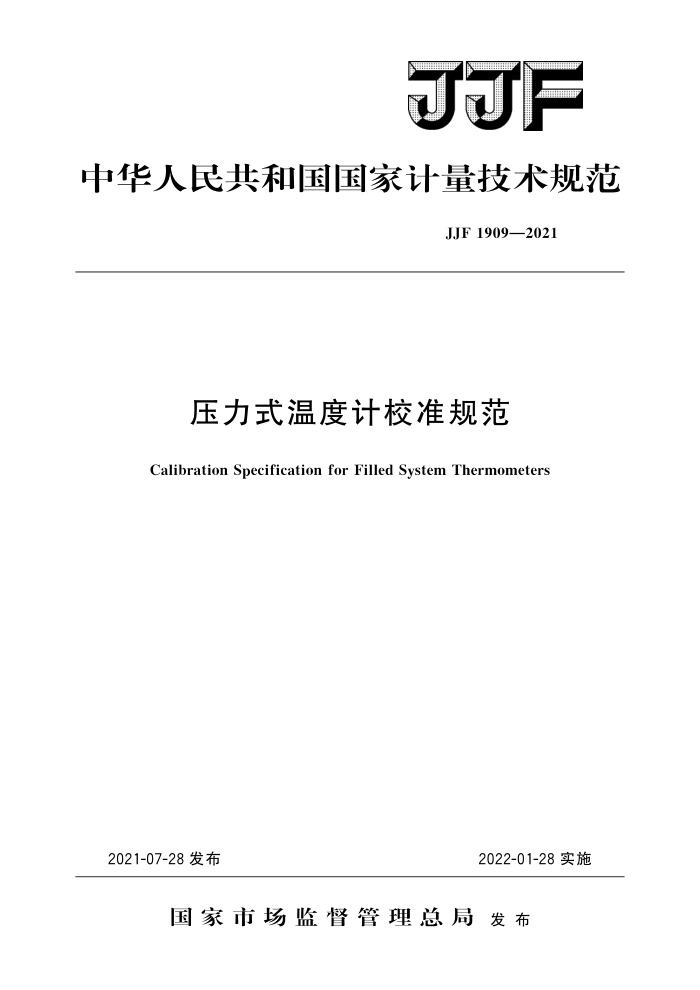

JJF
中华人民共和国国家计量技术规范
JJF 1909—2021
压力式温度计校准规范
Calibration Specification for Filled System Thermometers
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJF1909—2021
压力式温度计校准规范
JJF 1909—2021 代替JJG310—2002
Calibration Specificationfor Filled System Thermometers
归口单位：全国温度计量技术委员会主要起草单位：天津市计量监督检测科学研究院
北京市计量检测科学研究院
参加起草单位：河北省计量检测技术中心
济南长峰致远仪表科技有限公司泰安磐然测控科技有限公司
本规范委托全国温度计量技术委员会负责解释 JJF1909—2021
本规范主要起草人：
余松林（天津市计量监督检测科学研究院）蒋静（天津市计量监督检测科学研究院）王媛媛（北京市计量检测科学研究院）
参加起草人：
李强光（天津市计量监督检测科学研究院）
康志茹（河北省计量检测技术中心）张炯（济南长峰致远仪表科技有限公司）何保军（泰安磐然测控科技有限公司） JJF1909—2021
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (6) (7) (8) (9) (10) (13)
范围 2 引用文件·· 3
术语.· 概述：
7
4.1 压力式温度计工作原理· 4.2压力式温度计构造类型.. 5计量特性 5. 1 示值误差 5.2 设定点误差· 5.3切换差· 6 校准条件 6.1环境条件 6.2标准器及配套设备 7 校准项目和校准方法· 7. 1 检查项目. 7. 2 校准项目· 7. 3 校准方法 7. 4 数据处理· 8 校准结果的表达： 9 复校时间间隔· 附录A 校准记录参考格式附录B 校准证书内页参考格式附录C 示值误差测量不确定度评定示例附录D设定点误差测量不确定度评定示例
- JJF1909—2021
引言
JJF1007一2007《温度计量名词术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范修订工作的基础性系列规范。
本规范代替JJG310一2002《压力式温度计》，与JJG310一2002相比，除编辑性修改外，主要技术变化如下：
修改了适用范围；删除了“重复性”及“示值回差”的校准要求；
一
修改了校准用标准器；修改了恒温设备技术指标要求；修改了蒸汽压力式温度计的允差计算；简化了设定点误差的校准要求；增加了设定点误差测量不确定度评定示例。
本规范历次版本发布情况为：
JJG310—2002; JJG310—1983。
II JJF1909—2021
压力式温度计校准规范
1范围
本规范适用于测量范围在（一30～200）℃的圆形标度蒸汽压力式温度计、测量范围在（一80～600）℃的圆形标度气体压力式温度计、测量范围在（一40～250）℃的液体压力式温度计的校准。
2 引用文件
本规范引用了下列文件： JB/T9259一1999蒸汽和气体压力式温度计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改版）适用于本规范。
3术语
JB/T9259一1999界定的及以下术语和定义适合于本规范。 3.1蒸汽压力式温度计vapourfilledsystemthermometer
测温系统部分充有蒸发液体（感温介质）的压力式温度计。 ［来源：JB/T9259—1999，3.1]
3.2气体压力式温度计gasfilledsystemthermometer
测温系统中全部充有气体（感温介质）的压力式温度计。 ［来源：JB/T9259—1999，3.2]
3.3液体压力式温度计liquidfilledsystemthermometer
测温系统中全部充有液体（感温介质）的压力式温度计。
3.4电接点压力式温度计electricalcontactedfilledsystemthermometer
带有微动开关或机械电接点装置的压力式温度计。
3.5测量量程measurementrangeability
测量范围的两个测量极限值之差的绝对值。
3.6切换中值switchingmeanvalue
电接点压力式温度计接点接通、断开时所对应的实际温度值的平均值。
3.7设定点误差setvalueerror
电接点压力式温度计切换中值与设定值之差 3.8切换差switchingerror
电接点压力式温度计接通、断开时对应的实际温度之差的绝对值。
4概述 4.1压力式温度计工作原理
压力式温度计是根据其测温系统内部感温介质的压力随温度变化的原理工作的，其
1 JJF1909—2021
测温系统是由内部充有感温介质的温包、毛细管和弹性元件组成的封闭系统，如图1所示。测量温度时，将温包插人被测介质中，由于受介质温度的影响，温包内部填充的感温介质压力发生变化，该变化经毛细管传递给弹性元件（如弹簧管），导致弹性元件变形，自由端产生位移，由传动机构带动指针在标度盘上指示出温度值。
指标指针
标度盘
传动机构
弹性元件
毛细管
引长管
温包
工作介质
图1压力式温度计典型结构图
4.2压力式温度计构造类型
根据其测温系统中感温介质的种类，可分为蒸汽压力式温度计、气体压力式温度计和液体压力式温度计。按功能可分为普通指示型压力式温度计和电接点压力式温度计两种类型，分别如图2和图3所示。气体压力式温度计、液体压力式温度计的标度范围与测量范围是一致的，而蒸汽压力式温度计标度范围的后2/3部分为测量范围，其标度范围及对应测量范围典型示意图如图4所示。
11111/ 、40
11 上接点
60 /设定指
指示指针
40
针
一
-
11
(.5 80 二
~20 [11
(1.5) 80
←20
I I I /
下接点设定指针
100
100
0
.0
C
C
指示指针
图2 普通指示型压力式温度计
图3电接点压力式温度计
2 JJF1909—2021
标度范围
1111/
80
100
I
60
5
40
20
120
0
(
图4蒸汽压力式温度计标度范围与测量范围示意图
5计量特性
5.1示值误差
压力式温度计示值的最大允许误差通常用测量量程的士a%（其中a为准确度等
级）表示。压力式温度计的准确度等级一般有1.0级、1.5级、2.0级、2.5级等。 5.2设定点误差
电接点压力式温度计的设定点误差应不超过示值最大允许误差的1.5倍。 5.3切换差
电接点压力式温度计的切换差应不大于示值最大允许误差绝对值的1.5倍。 注：以上所有指标不适用于合格性判别，仅供参考。
6 校准条件
6.1环境条件
温度：（1535）℃；相对湿度：≤85%。 所用标准器和电测设备的工作环境应符合其规定的条件。
6.2标准器及配套设备
标准器及配套设备的性能指标要求如表1所示。
表1标准器及配套设备的性能指标
序号
设备名称标准水银温度计
技术性能指标
备注
测量范围：（一60～300）℃
也可使用符合要求的其他标准器
标准铂电阻温度计及电测设备
二等，测量范围（-196～660.323）℃；电测设备的准确度等级不低于0.02级，
2
分辨力不低于1m2
