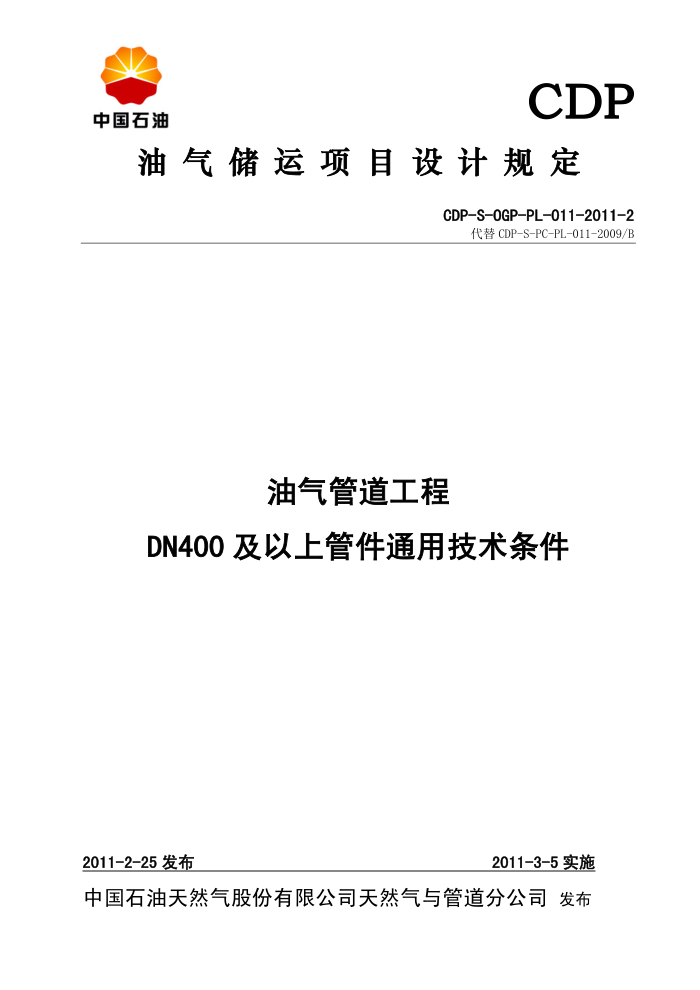

CDP
中国石油
油气储运项目设计规定
CDP-S-0GP-PL-011-2011-2
代替CDP-S-PC-PL-011-2009/B
油气管道工程
DN400及以上管件通用技术条件
2011-2-25 发布中国石油天然气股份有限公司天然气与管道分公司发布
2011-3-5实施 前言
本文件是油气输送管道工程用技术规范。 本文件在制定中参考了MSSSP-75《锻钢制对焊管件》Specificationforhigh-test，wrought，
butt-weldingfittings、GB/T13401《钢板制对焊管件》、ASMEB16.9《工厂制造的钢质对焊管件》 Factory-madewroughtsteelbuttweldingfittings等国内外有关标准和著名企业标准，同时吸收了近年来油气管道工程建设用管件方面的应用基础研究及技术标准的研究成果和实践经验，依据中国石油天然气集团公司标准化有关规定编写。
本文件分为17章，第1章，范围；第2章，一致性；第3章，规范性引用文件；第4章，管件设计；第5章，管件规格；第6章，原材料要求；第7章，制造工艺要求；第8章，性能要求；第9章，尺寸、儿何形状和充许偏差；第10章，工艺质量和缺陷处理；第11章，检验和试验；第12章，水压试验；第13章，设计验证试验；第14章，标志；第15章，防护；第16章，产品质量合格证明书；第 17章，包装和运输。
本文件的附录A和附录B为规范性附录，附录C为资料性附录。 本文件替代CDP-S-PC-PL-011-2009/B《油气管道工程DN400以上管件技术规格书》。 本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归口管理。 本文件负责起草单位：中国石油集团石油管工程技术研究院。 本文件主要起草人：刘迎来、李为卫、池强、霍春勇、冯耀荣、吉玲康、马秋荣、方伟、徐婷。 本文件由中国石油集团石油工程技术研究院负责具体技术内容的解释。 联系人：刘迎来联系电话：029-88726390 本文件在执行过程中，如有任何意见和建议，请反馈至：中国石油天然气管道工程有限公司北京石油咨询中心地址：北京市宣武区广安门内大街甲311号院中国石油管道大厦9层 邮政编码100053 联系人：胡莹联系电话：010-69217714 电子邮箱：huying_cdp@163.com
1 CDP-S-OGP-PL-011-2011-2
中国石油天然气股份有限公司
CDP
天然气与管道分公司文件编号：CDP-S-0GP-PL-011-2011-2
中国石油
第1页共36页
油气管道工程
DN400及以上管件通用技术条件 CDP-S-OGP-PL-011-2011-2
目 次
前 言目 次. 1 范围， 2 规范性引用文件. 3 术语和定义 4 管件设计 5 管件规格.. 6 原材料要求... 7 制造工艺要求.. 8 性能要求， 9 尺寸、几何形状和允许偏差， 10 工艺质量和缺陷处理 11 检验和试验， 12 水压试验.. 13 设计验证试验 14 标志 15 防护 16 产品质量合格证明书， 17 包装和运输. 附 录 A （规范性附录） 制造工艺评定附 录 B （规范性附录） 首批检验附 录 C （资料性附录） 钢级的说明
.17 18 .21 25 ...25 .30 ..30 .32 ....32 ..32 .32 ... 3
.35 ...36
2 CDP-S-OGP-PL-011-2011-2
1范围
1.1本文件规定了油气输送管道工程用公称直径DN400～1200的钢制对焊管件的设计、材料、制造、 检验及验收的基本要求。
本文件管件包括标准三通、弯头、异径管和管帽（封头）。 与任一制造商之间的任何约定将列入业主与该制造商的附加协议中。
1.2按本文件制造的管件适用于输送天然气、原油、成品油及液态液化石油气的管道工程干线和站场其中输送的天然气的气质应符合GB/T17820（eqVISO13686）二类气质要求的天然气；输送的原油应符合SYT7513油质要求：输送的成品油的质量应符合国家现行产品标准要求：输送的液态液化石油气的质量应符合GB/T9052.1或GB/T1174要求。
规范性引用文件
2
下列文件中的条款通过本文件的引用而成为本文件的条款。凡是注日期的引用文件，其随后所有的
修改单（不包括勘误的内容）或修订版均不适用于本文件，然而，鼓励根据本文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 150 钢制压力容器 GB/T 228 金属材料拉伸试验第1部分：室温试验方法（eqvISO6892） GB/T 229 金属材料夏比摆锤冲击试验方法（eqvISO148） GB/T 11174 液化石油气 GB/T 6394 金属平均晶粒度测定法（ASTME112） GB/T 9052.1 油气田液化石油 GB/T 9445 无损检测人员资格鉴定与认证 GB/T10561 钢中非金属夹杂物显微评定方法（eqvISO4967） GB/T 50251 输气管道工程设计规范 GB/T50253输油管道工程设计规范 SY/T4109 石油天然气钢质管道无损检测 SY/T7513 出矿原油技术条件 ISO9001质量管理体系要求 ASMEB31.8 气体输送和分配管道系统 ASMEB31.3工艺管道 ASTME45钢中夹杂物含量的确定方法 ASNTNo.SNT-TC-1A无损检测人员资质与认定 JB4708钢制压力容器焊接工艺评定 JB/T4730承压设备无损检测国家质量监督检验检疫总局锅炉压力容器安全监察局《锅炉压力容器压力管道焊工考试与管理规
则》
3术语和定义
下列术语和定义适用于本文件。
3. 1
购方 purchaser 表示业主并包括其代理人、检查人员以及其它被授权的代表。
3 CDP-S-OGP-PL-011-2011-2 3. 2
制造商 manufacturer 表示按本文件的要求和合同提供设计、制造、运输管件的制造厂并包括它的设备。
3. 3
同类管件fittingsofsametype 弯头、三通、异径管接头和管帽各自称为同类管件。
3. 4
热处理批heatlotoffittings 按同一工艺进行热处理的同熔炼批、壁厚差不大于6mm的同类管件。
4 管件设计
4.1管件制造商负责提供完整的材料选择、管件设计文件。管道设计单位负责审查。 4.2管件优先采用GB/T50251、GB/T50253、ASMEB31.3、ASMEB31.8或国家认可的压力容器或压力管道规范确定的计算分析方法进行强度设计，也可按照第13章验证试验方法设计确定壁厚。按本文件制造的管件，其许用强度额定值应根据GB/T50251、GB/T50253的规定，采用相同钢级、等直径及等壁厚的无缝直管（或焊接系数等于1.0的焊接管）进行计算。 4.3按本文件设计、制造的所有管件，在安装后应有能力承受按式（1）计算的水压试验强度，且不得有破裂和渗漏，或有碍于使用的其它损害。
试验强度按下式计算：
20,t D
(1)
P, =
式中： P1——计算试验强度，单位为兆帕（MPa); a 一与管件相连接相同强度级别管子的规定最小屈服强度，单位为兆帕（MPa）：
一与管件相连接相同强度级别管子的公称壁厚，单位为毫米（mm）； D一一与管件相连接相同强度级别管子的外径，单位为毫米（mm）。
4.4管件设计文件至少应包括计算报告书和设计图样。 4.5所有管件均应按买方提供的管件工作参数及接管尺寸设计。 4.6管件几何尺寸值必须满足表1～表7数值。当设计另有要求时，在数据单中提出。 4.7清管三通的内径不应小于连接管公称内径的97%，且挡条的选材需经业主或设计单位认可。
5
管件规格
常用管件尺寸详见图1～图6和表1～表7，其它尺寸的管件规格详见数据单。管帽和异径管的端
部直段长度按GB/T150或数据单要求确定。
6
原材料要求
6.1用于制造管件的原材料应是采用吹氧转炉或电炉冶炼的全镇静钢，且具有要求的韧性和热处理状态，并适合与输送工程用管材技术条件等相应标准要求的管件、法兰和钢管进行现场焊接 6.2制造管件的原材料应为各类锻件、板材、无缝管或有填充金属的焊管。 6.3制造管件的原材料应为可焊性良好的碳钢或低合金高强度钢，当管件与连接管焊接需要预热时，制造商应说明规定的预热条件，并在管件上做出永久性标记。
4
