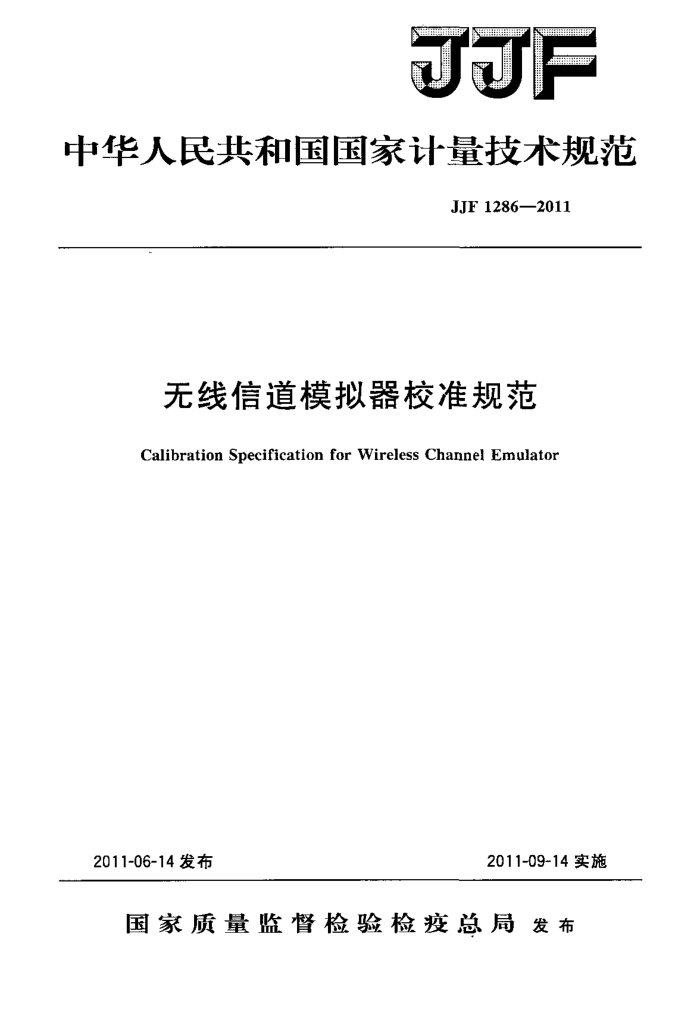

JJF
中华人民共和国国家计量技术规范
JJF 1286—2011
无线信道模拟器校准规范
Calibration Specification for Wireless Channel Emulator
2011-06-14发布
2011-09-14实施
国家质量监督检验检疫总局发布 JJF1286—2011
无线信道模拟器校准规范
JJF 1286—2011
Calibration Specification for Wireless Channel Emulator
本规范经国家质量监督检验检疫总局于2011年6月14日批准，并自
2011年9月14日起施行。
归口单位：全国无线电计量技术委员会
起草单位：工业和信息化部通信计量中心
本规范由全国无线电计量技术委员会负责解释 JJF12862011
本规范主要起草人：
再志强（工业和信息化部通信计量中心）
张睿（工业和信息化部通信计量中心）参加起草人：
郭隆庆（工业和信息化部通信计量中心） JJF1286—2011
目
录
1 范围· 2 引用文献· 3 术语和定义 4 概述 5计量特性 5. 1 本振输出频率准确度· 5.2 路径损耗· 5.3 输出衰减· 5. 4 射频频率响应平坦度 5. 5 路径时延 5.6 群时延· 5.7 频谱纯度· 5.8 增益平坦度 5.9 输出功率线性度 5.10 模拟基带频率响应平坦度 5.11 模拟基带I/Q幅度乎衡性· 5.12 模拟基带I/Q相位平衡性 . 5.13 射频接口特性 6校准条件 6.1 校准环境条件 6.2标准及其他设备 7校准项目和校准方法 7. 1- 外观及工作正常性检查 7.2本振输出频率准确度 7.3 路径损耗· 7. 4 输出衰减· 7.5 射频频率响应平坦度· 7.6 路径时延， 7. 7 群时延· 7.8 频谱纯度 7. 9 增益平坦度· 7.10 输出功率线性度 7.11 模拟基带频率响应平坦度 7.12 模拟基带I/Q幅度平衡性 7.13 模拟基带I/Q相位平衡性
(1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2 ) (2) (3) (3) (4) (4) (4) (5) (5) (6) (6) (7) (7) (7) (7) (8) (8) 1
.
?：
+
. JJF1286—2011
7.14射频输入输出端口电压驻波比 7.15功能检查 8校准结果表达. 9复校时间间隔附录A校准记录表格附录B 校准证书内页格式附录 C 不确定度评定实例
(8) (9) (12) (13) (14) (18) (22)
-
I JJF1286—2011
无线信道模拟器校准规范
1 范围
本规范规定了无线信道模拟器的校准项目、方法及数据处理，适用于无线信道模拟器的校准。
2 引用文献
JJF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义
路径损耗pathloss 无线射频信号从发射端经过某个路径到达接收端所引人的信号衰减。
4概述
无线信道模拟器是由射频前端模块（RFFrontEndModule）、中频信号处理模块（IFSignalProcessingModule）和内部本振模块（InternalLOModule）等构的测试仪器，它能够对瑞利衰落（RayleighFading）、莱斯衰落（RacianFading）和频移（FrequencyShift）等重要的无线信道特征进行模拟，具备适用于GSM、CDMA及 WLAN等无线通信标准的宽带信道模拟能力，主要用于无线通信设备和产品的研发、 制造和评估等环节。
5计量特性 5.1本振输出频率准确度
频率准确度：1×10-6 5.2路径损耗
0dB～10dB，最大允许误差：土0.5dB 10dB～20dB，最大允许误差：士1.25dB 20dB～30dB，最大允许误差：士1.75dB 30dB～45dB，最大允许误差：士2.5dB 45dB～60dB，最大允许误差：土2.75dB 60dB~80dB，最大允许误差：士4dB
5.3输出衰减
0dB～10dB，最大允许误差：土0.5dB 10dB～20dB，最大允许误差：土1.25dB
1 JJF1286-2011
20dB～30dB，最大允许误差：士1.75dB 30dB～45dB，最大允许误差：土2.5dB 45dB～60dB，最大允许误差：±2.75dB 60dB～80dB，最大允许误差：士4dB
5.4射频频率响应平坦度
频率范围：1MHz～3GHz，最大允许误差：士2dB 频率范围：3GHz～6GHz，最大允许误差：士3dB
5.5路径时延
时延范围：0ms～3ms 最大允许误差：土10ns
5.6群时延
群时延：4μs 5.7频谱纯度
频谱纯度：<-30dBc 5.8增益平坦度
频率范围：1MHz～3GHz，<1.5dB 频率范围：3GHz-6GHz，<2dB
5.9输出功率线性度
频率范：1MHz～3GHz，最大允许误差：土2dB 频率范围：3GHz～6GHz，最大允许误差：土3dB
5.10模拟基带频率响应平坦度
频率范围：1MHz～30MHz 平坦度：<0.25dB
5.11模拟基带I/Q幅度平衡性
频率范围：1MHz~30MHz 幅度平衡性：<0.25dB
5.12模拟基带I/Q相位平衡性
频率范围：1MHz～5MHz 相位平衡性：<0.8°
5.13射频接口特性
阻抗：50Q 电压驻波比：<1.5
6校准条件 6.1校准环境条件 6.1.1环境温度：（23士5)℃ 6.1.2 相对湿度：<80% 6.1.3电源电压及频率：（220士11）V，（50土1）Hz 2 JJF1286—2011
6.1.4实验室应无影响测量结果的剧烈震动和电磁干扰， 6.2标准及其他设备 6.2.1信号发生器
频率范围：1MHz～6GHz 电平范围：一120dBm～~0dBm 电平最大允许误差：士0.9dB
6.2.2频谱分析仪
频率范围：1MHz~6GHz 电平测量范围：一120dBm~0dBm 线性度：士0.07dB（输入混频器电平≤一20dBm）
士0.13dB（输入混频器电平≤一10dBm）
6.2.3频率计数器
测量范围：1MHz～6GHz 频率准确度：±5×10-8
6.2.4网络分析仪
频率范围：1MHz～6GHz 方向性：>40dB 射频端口回损测量最大允许误差：士1.0dB 相位测量最大允许误差（相位<20°）：土0.2° 注：以上技术指标不作合格性判别，仅提供参考。 校准项目和校准方法校准项目见表1。
7
表1校准项目表
序号 I 2 本振输出频率准确度 3 路径损耗
项目名称
外观及工作正常性检查
输出衰减射频频率响应平坦度
4 LS 6 路径时延
群时延频谱纯度增益平坦度输出功率线性度
0o Q> 10
3
