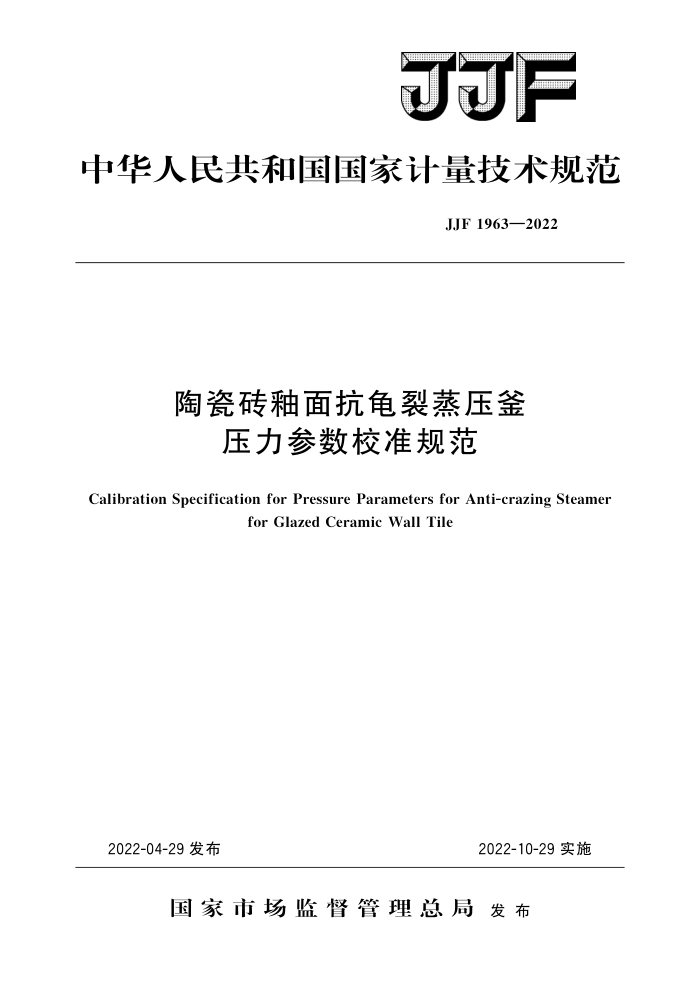

JJF
中华人民共和国国家计量技术规范
JJF1963—2022
陶瓷砖釉面抗龟裂蒸压釜
压力参数校准规范
Calibration Specification for Pressure Parameters for Anti-crazing Steamer
for Glazed Ceramic Wall Tile
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJF1963—2022
陶瓷砖釉面抗龟裂蒸压釜
压力参数校准规范
JJF 1963—2022
Calibration Specification of Pressure Parameters for Anti-crazing Steamer for Glazed Ceramic Wall Tile
归口单位：全国压力计量技术委员会主要起草单位：宁夏回族自治区计量质量检验检测研究院
内蒙古自治区计量测试研究院
参加起草单位：甘肃省计量研究院
上海市浦东新区计量质量检测所上海健洲机械制造有限公司
本规范委托全国压力计量技术委员会负责解释 JJF1963—2022
本规范主要起草人：
罗 涛（宁夏回族自治区计量质量检验检测研究院）宋薇 (内蒙古自治区计量测试研究院)
参加起草人：
朱经国（甘肃省计量研究院）陈赞志（甘肃省计量研究院）凌明（上海市浦东新区计量质量检测所）陆国清（上海健洲机械制造有限公司） JJF1963—2022
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6)
范围· 引用文件.
1 2
3 概述…·· 4计量特性 4.1压力稳定性· 4.2 示值误差…· 5校准条件· 5.1环境条件 5.2 测量标准及其他设备 6校准项目和校准方法.· 6.1校准前检查· 6.2 压力稳定性· 6.3 示值误差
校准结果表达 7.1校准数据处理 7. 2 校准证书· 7.3校准结果测量不确定度 8复校时间间隔附录A蒸压釜校准记录（格式）附录B校准证书校准结果（内页）（格式）附录C蒸压釜压力参数示值误差测量不确定度评定（示例）
7
- JJF1963—2022
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量名词术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行制定
本规范主要参考GB/T3810.11一2016《陶瓷砖试验方法 第11部分：有釉砖抗釉裂性的测定》、JJG875《数字压力计检定规程》编制而成
本规范为首次发布。
II JJF1963—2022
陶瓷砖釉面抗龟裂蒸压釜
压力参数校准规范
1范围
本规范适用于测量范围为（0～1.0）MPa陶瓷砖釉面抗龟裂蒸压釜（以下简称蒸压釜）压力参数的校准。
2引用文件
本规范引用了下列文件： JJG875数字压力计 GB/T3810.11一2016陶瓷砖试验方法第11部分：有釉砖抗釉裂性的测定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
蒸压釜是用于陶瓷砖釉面抗龟裂性能测定的专用仪器设备，蒸压釜是通过对密封容器内水介质直接加热或由外部提供蒸汽源，产生蒸汽压，根据陶瓷砖试验所需蒸汽压进行控制及保持，达到对陶瓷砖釉面抗龟裂性能的检验（其结构见示意图1）。
O
0
9
供电及电控单元
?
多 5 t
32
+
图1蒸压釜示意图
1一蒸压釜：2一安全阀；3一压力变送器（或压力传感器）；4一截止阀；5一排气阀；6一供电单元及电控单元
4计量特性
4.1压力稳定性
蒸压釜系统蒸汽压力升至额定压力后，系统压力在2h内压力变化不超过
1 JJF1963—2022
±0.02MPa。 4.2示值误差
最大额定压力为0.5MPa时，示值误差应不大于士0.02MPa。 最大额定压力为1.0MPa时，示值误差应不大于士0.03MPa。 注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
校准时环境温度为（0～40）℃；相对湿度不大于85%。
5.2测量标准及其他设备
通常使用（0～1.6）MPa的数字式压力计作为标准器，准确度等级应不低于 0.05级。
6校准项目和校准方法
校准前在蒸压釜通大气压状态下对其压力仪器进行清零。 6.1校准前检查 6.1.1蒸压釜的结构性能与安全要求应满足相关规定。铭牌应标明产品名称、型号、 最大额定压力、制造单位（商标）、出厂编号等信息。 6.1.2蒸压釜应有定时装置，试验时间可在要求的范围内任意设置。 6.1.3蒸压釜的蒸汽压力从零升至额定压力，升压时间不大于1h。 6.1.4最大额定压力为0.5MPa的蒸压釜内注人1.5L的清洁水、最大额定压力为 1.0MPa的蒸压釜内注人2L的清洁水。接通电源加热，使蒸压釜蒸汽压力升至最大额定压力的1.1倍，蒸压釜应发生光或声报警信号。压力升至最大额定压力的（1.1～ 1.3）倍时，蒸压釜安全阀应自动打开，进行放气。 6.2压力稳定性
当蒸压釜压力升至最大额定压力后，使用秒表计时，每隔20min由标准器读取一
次压力值，在2h内，读取6次压力值，最大值与最小值的差值为压力稳定性。 6.3示值误差
用连接管路将标准器与蒸压釜连接（见图2），按蒸压釜最大额定压力进行加压，在达到设定压力时停止加压，待压力稳定后，用调压装置调节至标称压力，读取蒸压釜上的压力值，然后通过放气阀将压力下降到标称压力值以下。每个测量点升压测量两次，其示值误差按式（1）计算。
2 JJF1963—2022
蒸压釜压力测量仪表
压力标准器
蒸压釜压力容器
图2蒸压釜压力校准连接示意图
=被一标
(1)
式中： P被 蒸压釜最大额定压力示值的两次测量算术平均值，MPa； P标— 标准压力值，MPa；蒸压釜的压力示值误差，MPa。
7 校准结果表达
7.1 校准数据处理
蒸压釜校准记录（格式）见附录A。所有数据应先计算后修约，出具的校准数据均保留小数点后3位。 7.2校准证书
根据蒸压釜校准结果出具校准证书。校准证书校准结果内页（格式）见附录B。
7.3校准结果测量不确定度
校准证书中给出校准结果测量不确定度信息，测量不确定度评定的示例见附录C。
8 复校时间间隔
复校时间间隔的长短取决于其使用情况，使用单位可根据实际使用情况自主决定复校的时间，建议复校时间间隔为1年。
3
