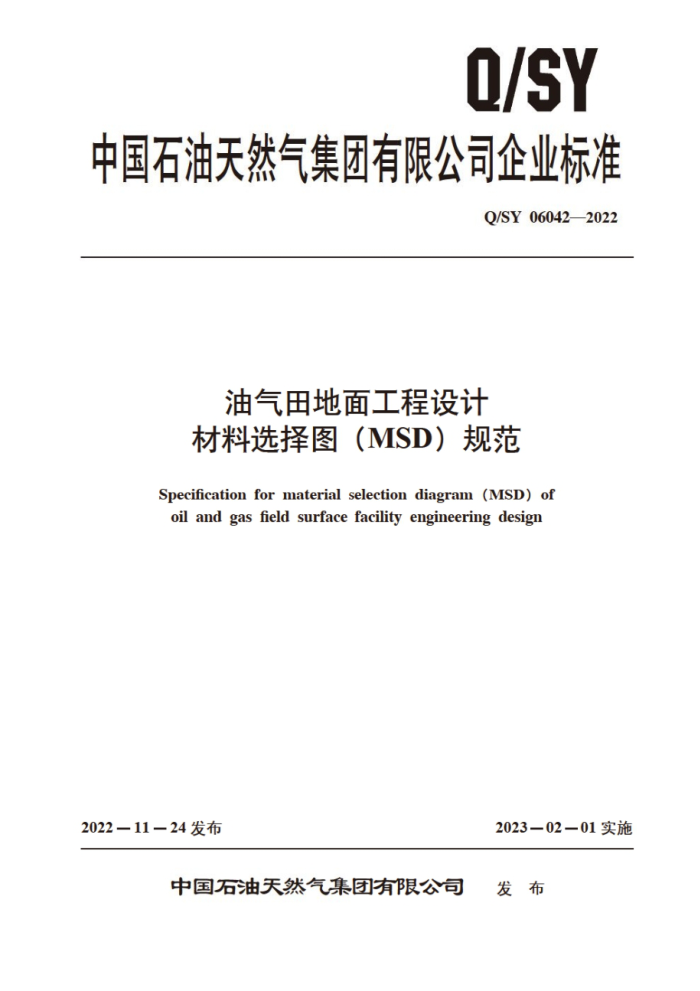

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 060422022
油气田地面工程设计材料选择图（MSD）规范
Specification for material selection diagram (MsD) of oil and gas field surface facility engineering design
2022—11—24发布
202302—01实施
中国石油天然气集团有限公司 发布 Q/SY 060422022
目 次
前言范围
二
1
规范性引用文件 3 术语和定义缩略语
2
4
一般规定 5.1 基本要求 5.2 材料选择图信息 5.3 材料选择图编制要求管道和设备材料信息 6.1 管道和设备部件 6.2 材料标注腐蚀控制与监测信息 7.1 腐蚀裕量 7.2 腐蚀控制与监测信息工艺信息 8.1 工艺参数 8.2 介质组分注释的内容和形式
5
8
5
9
9.1 通用注释 9.2 具体注释附录A（资料性） 材料选择图编制示例附录B（资料性） 材料选择图示参考文献
8
11
12 AS/0 Q/SY06042—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会提出井归口。
本文件起草单位：工程建设公司，规划总院。中油国际公司。 本文件主要起草人：樊学华、于勇、张红。房昆，魏建武。谷坛。 陈丽娟、董磊、谷丰、张国
强、池恒、刘杰、惠晓荣、王军、蔡峰峰、王慧心、刘畅、刘艺盈、胡嘉惠。
S
III AS/0 Q/SY 060422022
油气田地面工程设计材料选择图（MSD）规范
1范围
本文件规定了油气田地面工程设计材料选择图的一般规定、管道和设备材料信息腐蚀控制与监测信息。工艺信息，注释的内容和形式
本文件适用于新建和改扩建油气田地面工程设计
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件： 不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
GB/T3215—2019石油，石化和天然气工业用离心泵 GB/T20972（所有部分 石油天
油气开采中用于含硫化氩环境的材料
3术语和定义
下列术语和定义适用于本文件。
3.1
工艺流程图process fow diagram (PFD) 工艺设备和相连的管道之间的工艺流体流动或传输系统的流程
3.2
公用流程图utility flowdiagram（UFD）公用设备和相连的管道之间的公用流体流动或传输系统的流程国。
3.3
材料选择图material selection diagram(MSD) 以材料选择报告（MSR）为基础。在工艺流程图（PFD）和或公用流程图（UFD）的基础上进
行标注，添加设备和管道材料信息，用于指导工程设计中相关图纸 文件的编制，不涉及材料选择的方法和腐蚀类型的评估，是基于PFD和/或UFD编制的设计图。 3.4
物料平衡 material balance 根据质量守恒和流体力学原理来判断管道是否发生管输物漏失。物料平衡也称为质量平衡。 [来源：SY/T68262011.3.32]
3.5
管道和仪表流程图pipingandinstrumentdiagram（P&ID) 设备、仪表、配管和其他配套系统的示意图，此图除表示设备外，主要表示连接的管道系统、仪
表的符号及管道识别代号等。
1 Q/SY060422022
［来源：GB50316—2000（2008年版），2.1.30，有修改】
3.6
酸性环境sour service 暴露于含有H,S并能引起材料按照GB/T20972.1所述的机理开裂的油田环境。 【来源：GB/T20972.1—2007，3.19，有修改】
3.7
耐蚀合金corrosion-resistantalloy（CRA）用来抵抗油田环境中的均匀和局部腐蚀的合金。 ［来源：GB/T20972.1- 2007.3.6]
3.8
硫化物应力开裂sulfide stress cracking（ssc）在有水和HS存在的情况下，与腐蚀和拉应力（残留的和／或施加的）有关的一种金属开裂。 【来源：GB/T20972.1—2007。3.23]
4缩略语
下列缩略语适用于本文件 CA：腐蚀裕量（corrosion allowance） CC：腐蚀挂片（corrosion coupom） CLAD：冶金复合（metallurgicallybonded） CP：腐蚀探针（corrosionprobe） CRA：耐钟合金（corrosion-resistantalloy Cs：碳钢(carbon steel) DP：设计压力（designpressure） DT：设计温度（designtemperature GRE：玻璃纤维增强环氧树脂（glassfiberreinforcedepoxy） HDPE：高密度聚乙烯（highdensitypolyethylene） ICCP：强制电流阴极保护（inipressedcurentcathodieprotection） LIND：机械复合（mechanicallybonded） OP：操作压力（operationpressure） OT：操作温度（operation temp erature) PWHT：焊后热处理（post weld heattreatment） RTP：增强热塑性塑料管 F(reinforced thermoplastie pipe) SACP：栖性阳极阴极保护 (sacrificial anocles cathoclic protection SS：不锈钢(stainless steel) UNs：统一数字编号系统(unified mumbering system) UPVC：硬聚氯乙烯(unplasticized polyvinyl chloride） VTA：厂家推荐(vendor to advise)
正
5一般规定 5.1基本要求 5.1.1 材料选择图宜由材料与腐蚀专业人员在初步设计和/或详细设计阶段编制。 2
