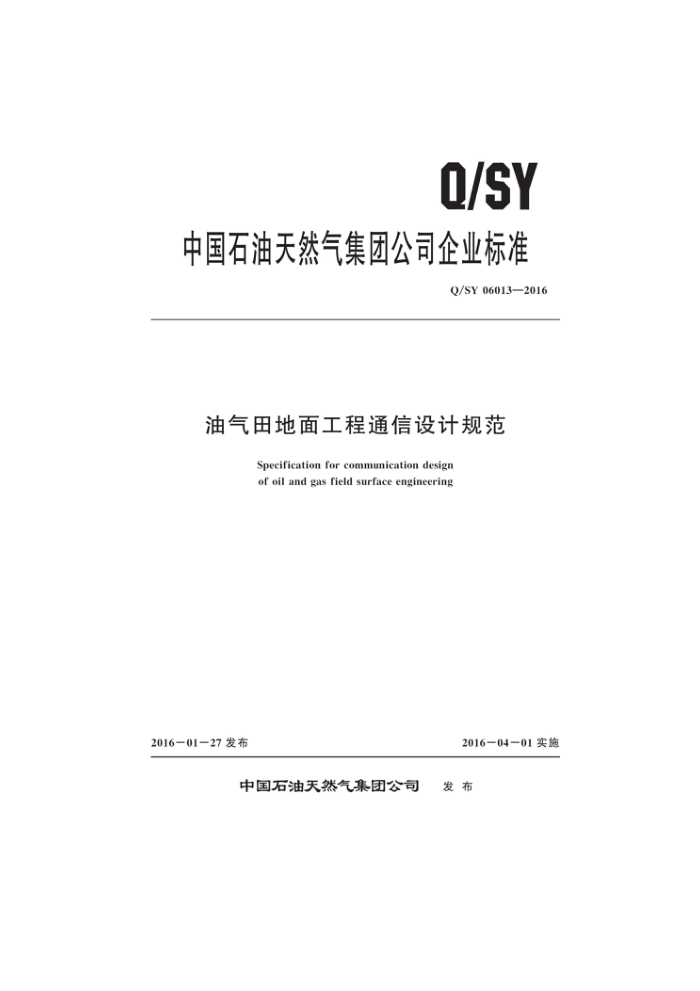

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06013—2016
油气田地面工程通信设计规范
Specification for communication design of oil and gas field surface engineering
2016-04-01实施
2016—01一27发布
中国石油天然气集团公司 发布 Q/SY 06013—2016
目 次
前言范围规范性引用文件
m
2
基本规定
3 业务需求分析
4
光通信系统设计 5. 1 一般规定 5. 2 系统设计工业以太网通信系统设计
5
6
一般规定 6.2系统设计软交换语音通信系统设计
6. 1
7
7. 1 一般规定
系统设计无线通信系统设计 8. 1 一般规定 8. 2 无线系统设计工业电视系统设计 9. 1 一般规定
7. 2
8
系统设计
9.2 10 入侵报警系统设计
10.1 -般规定 10.2 系统设计 11 扩音对讲系统设计 11. 1 一般规定· 11.2 系统设计· 12其他系统设计 12.1 消防通信系统· 12.2 电力调度通信系统 12.3会议电视系统设计 12.4卫星电视及有线电视系统 12.5 综合布线系统. 13光缆线路设计： 13. 1 般规定·
...
. Q/SY 06013—2016 13.2 光缆线路路由设计 13.3 光缆线路敷设设计 14通信电源、防雷及接地 14.1 通信电源· 14.4 防雷及接地 ........ 参考文献
............
......................................................
70
11 11
....
..... ......................................
.....................
..........
...
....... 11
.... ........ ...
12
.............
Ⅱ Q/SY 06013—2016
前言
Q/SY06013《油气田地面工程通信设计规范》是油气田地面工程设计系列标准之一。 本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油集团工程设计有限责任公司西南分公司。 本标准主要起草人：姚春、宋希勇、祁晓莉、徐斌、陈庚、黄卫东、唐林、唐胜安、黄羚、刘
力玮。
目 Q/SY 06013—2016
油气田地面工程通信设计规范
1范围
本标准规定了中国石油天然气集团公司地面工程建设项目（不含长输管道）的通信系统设计要求，包括了光通信、无线通信、工业以太网、语音通信、工业电视、人侵报警、扩音对讲、通信线路、通信电源及接地等设计内容。
本标准适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端地面工程新建及改扩建工程项目。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16954 Ku频段卫星电视地球接收站通用规范 GB/T 18480 海底光缆规范 GB 30094 工业以太网交换机技术规范 GB 50115 工业电视系统工程设计规范 GB 50200 有线电视系统工程技术规范 GB 50311 综合布线系统工程设计规范 GB 50313 消防通信指挥系统设计规范 GB 50348 安全防范工程技术规范 GB 50394 入侵报警系统工程设计规范 GB 50395 视频安防监控系统工程设计规范 GB 50635 会议电视会场系统工程设计规范 GB 50689 通信局（站）防雷与接地工程设计规范 DL/T 767 全介质自承式光缆（ADSS）用预绞式金具技术条件和试验方法 DL/T 788 全介质自承式光缆 DL/T 5391 电力系统通信设计技术规定 GA/T 368 入侵报警系统技术要求 SJ/T 11387 直播卫星电视接收系统及设备通用技术规范 SY/T 4108 输油（气）管道同沟敷设光缆（硅芯管）设计及施工规范 YD/T 814.1 光缆接头盒第1部分：室外光缆接头盒 YD/T 1385 基于软交换的综合接入设备技术要求 YD/T 1386 基于软交换的媒体服务器技术要求 YD1434 软交换设备总体技术要求 YD/T 1990 光传送网（OTN）网络总体技术要求 YD/T 5028 国内卫星通信小型地球站（VSAT）通信系统工程设计规范 YD5031点对多点微波通信工程设计规范 Q/SY 06013—2016
YD/T 5032 会议电视系统工程设计规范 YD/T 5034 数字集群通信工程设计暂行规定 YD 5039 通信工程建设环境保护技术暂行规定 YD/T 5040 通信电源设备安装工程设计规范 YD/T 5080 SDH光缆通信工程网管系统设计规范 YD 5095 同步数字体系（SDH）光纤传输系统工程设计规范 YD 5098 通信局（站）防雷与接地工程设计规范 YD 5102 通信线路工程设计规范 YD 5104 数字蜂窝移动通信网900/1800MHZTDMA工程设计规范 YD 5148 架空光（电）缆通信杆路工程设计规范 YD 5153 固定软交换工程设计暂行规定 YD 5199 分组传送网（PTN）工程设计暂行规定
基本规定 3.1油气田通信网络宜采用有线通信为主，无线通信为辅。 3.2通信系统设计与石油行业通信网络发展规划相结合，建设方案、技术方案、设备选型应以近、 远期发展规划为依据，以近期需要为主，兼顾远期发展和扩容升级的需要，满足企业数据、话音、图像等业务需求。 3.3通信系统应遵循“完整性、统一性、先进性”和“经济、高效、安全”的基本原则。通信设备选型应结合各油气田网络现状情况，选择符合国家或行业标准的设备，新建系统和改扩建通信系统应与已建通信网络兼容。 3.4应合理利用已有的通信资源和网络。在满足工程项目建设需求的前提下，网络建设应考虑利用已有富余的通信资源。 3.5安装于爆炸危险区内的通信设备应符合相应的防爆等级要求。 3.6通信系统设计除应符合本标准外，还应符合国家、行业现行的相关标准的要求。
3
业务需求分析
4
通信业务种类和基本要求详见表1
表1 主要通信业务种类和基本要求
序号 1 2
业务种类
基本要求
生产数据生产调度话音行政话音工业电视监视图像人侵报警系统扩音对讲通信应急、检修通信
双向传输，安全可靠厂、站的生产管理和指挥厂、站的行政管理和日常联系对厂、站、间及井场进行图像监视管理对厂、站、间及井场的安全提供技术防范设施为厂、站生产装置区提供广播及语音通信为油气田应急抢险救灾、日常巡检提供话音通信
4 5 6 7
2
