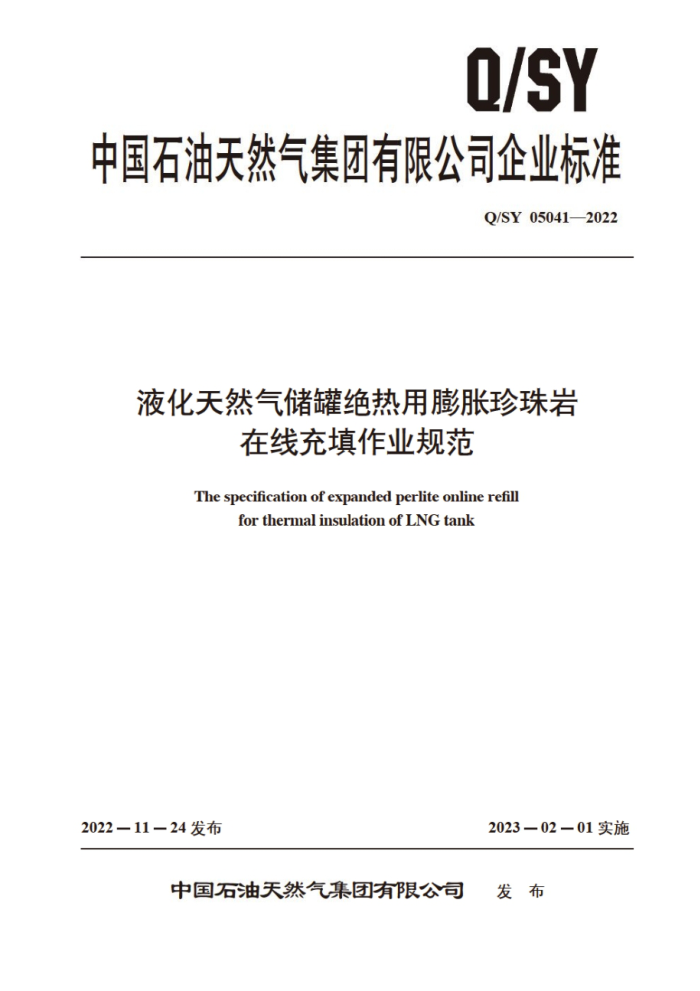

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY05041—2022
液化天然气储罐绝热用膨胀珍珠岩
在线充填作业规范
The specification of expanded perlite online refill
for thermal insulation of LNG tank
2022—11—24发布
2023—02—01实施
发布
中国石油天然气集团有限公司 Q/SY05041—2022
目 次
前言范围
二
1
规范性引用文件 3 术语和定义缩略语
2
4
沉降的判断和检测方法
5
5.1 沉降判断 5.2 沉降高度检测方法充填作业要求 6.1 作业准备 6.2 作业方案 6.3 物料及工器具 6.4 作业环境及监测 6.5 作业程序检验与验收图档资料附录A（资料性） 红外线检测方法附录B（规范性） 材料的生厂附录C（资料性） 膨胀珍珠君的输送流程图附录D(规范性） 膨胀珍珠岩性能检测方法附录E（规范性） 膨胀珍珠岩材料参考文献
6
8
！ AS/0 Q/SY05041—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气集团有限公司标准化委员会天然气销售专业标准化技术委员会提出并归口。
本文件主要起草单位：天然气销售分公司。 本文件主要起草人：梅丽、贺永利、吕国锋、缪晓晨、杜书成、黄亮、张勇、雷凡帅、戚家明、
王东阳、范鲁煜、宋素伟。
S
III AS/0 Q/SY 05041—2022
液化天然气储罐绝热用膨胀珍珠岩在线充填作业规范
1范围
本文件规定了液化天然气储罐绝热用膨胀珍珠岩在线充填施工的沉降判断和检测方法，施工要求，检验与验收要求，图档资料要求
本文件适用平底圆筒型LNG为主，设计压力不大于50kPa（表压） 的LNG储罐投产运行后膨胀珍珠岩的在线充填作业，其他低温储罐绝热用膨胀珍珠岩的充填作业参照使用。
2规范性引用文件
5
本文件没有规范性引用文件
3术语和定义
下列术语和定义适用于车文件。
3.1
膨胀珍珠岩expanded perlite 由天然酸性火山灰质玻璃岩经焙烧膨胀而制成的轻质颗粒状多孔绝热材料。 [来源：GB/T4132—2015，2.1.7]
3.2
沉降 settlement LNG内罐冷却收缩和运行振动等原因引起的环隙空间内膨胀珍珠岩下沉
3.3
松散密度 volume density 膨胀珍珠岩在自然堆积松散状态下的体积击度，是检验膨胀珍珠岩颗粒强度的指标。
3.4
振实密度comtression density 检验膨胀珍珠岩颗粒强度的指标。 【来源：JC/T1020—2007， 321
3.5
导热系数 thermal conductivity 材料导热特性的一个物理指标，数值上等于热流密度除以负温度梯度。 [来源：GB/T4132—2015.2.8.5]
3.6
粒度分布 particle size distribution 采用筛析法测定的膨胀珍珠岩颗粒粒级的质量分布占比。
3.7
在线充填online refill
1 Q/SY 05041—2022
LNG储罐在正常运行状态下，进行补充膨胀珍珠岩的施工。
3.8
安全阀箱safety valve box 种液化天然气储罐珍珠岩充填管口盲板球阀互换装置，由上筒体，下筒体和半开环法兰形成密
封的箱体，并通过向箱体内填充情性气体的方式，避免盲板球阀更换过程中天然气的泄漏，通过箱体的机械工装构件在储罐正常操作压力下完成盲板球阀的互换工作。 3.9
安息角 angle of repose 表征膨胀珍珠岩流动性的指标。即水平面与撒在该水平面上的粉末所形成的圆锥体表面之间的
夹角。
［来源：JC/T1020—2007，3.1]
4缩略语
下列缩略语适用手本文件。
LNG：液化天然气（liquefied natural gas） BOG：蒸发天然气（boiled off gas） BOR：蒸发率(boiled off rate）
5沉降的判断和检测方法 5.1 沉降判断
当出现以下现象之一时 应进行沉降高度的检测： a）储罐外壁有明显的结露，结霜或结冰现象， b）进排液管道和泵井处等部位有局部结冰现象： C）储罐BOR测试超过设计值： d）外罐内壁上设置的测温光纤监测温度降低。
-
5.2沉降高度检测方法
储罐珍珠岩沉降的高度检测方法： a）红外线热成像检测：其原理及方法参考附录A： b）垂直高度检测法：适用于储罐的珍珠岩充填口已设置隔离阔的情况。
6充填作业要求 6.1作业准备 6.1.1作业人员进场前应接受专项安全培训，考核合格后参与项目作业。 6.1.2作业属地责任人应核实安全措施落实情况，开展作业前方案交底并监督作业过程 6.1.3作业人员应正确佩戴劳保用品。 6.1.4作业人员应严格按照作业方案执行。
2
