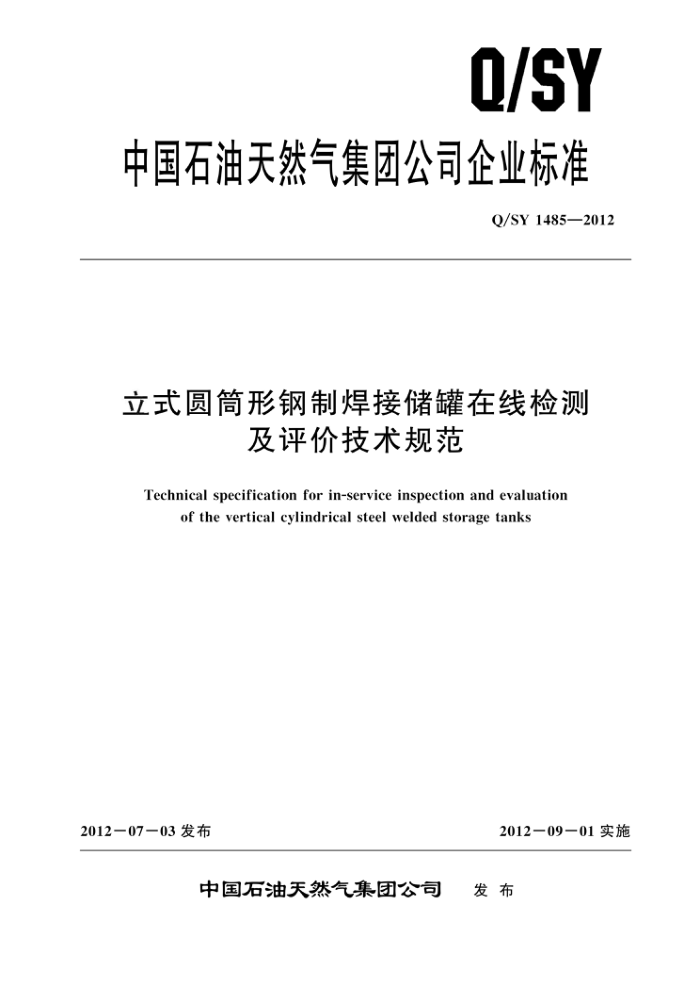

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1485—2012
立式圆筒形钢制焊接储罐在线检测
及评价技术规范
Technical specification for in-service inspection and evaluation
of the vertical cylindrical steel welded storage tanks
2012—07－03 发布
2012一09一01实施
中国石油天然气集团公司 发布 Q/SY 1485—2012
目 次
前言
1
范围 2 规范性引用文件术语和定义
1
3
般要求 4.1　人员 4.2　安全 4.3检测检测技术选择

5
5. 1 罐底板检测
罐壁检测
5. 2
5.3罐顶检测 6　适用条件 6. 1 声发射检测 6. 2 超声平板导波 6.3 超声扫描爬行器 6. 4 机器人检测流程 7. 1 收集储罐信息 7. 2 检测 7. 3 现场恢复检测评价 8. 1 总则 8. 2 声发射检测评价 8.3 超声平板导波检测评价 8.4 超声扫描爬行器检测评价 8.5机器人检测评价 9检测报告附录 A（资料性附录）在线检测技术附录B（规范性附录） 储罐基本资料记录表附录C（规范性附录） 罐底板声发射检测记录表附录D (规范性附录) 超声平板导波检测记录表附录E (规范性附录) 罐底板机器人检测记录表
..
12
3
14
15
I Q/SY 1485—2012
附录F（规范性附录） 罐底板声发射信号检测结果评价附录G (资料性附录) 机器人检测数据的极值分析附录H (资料性附录) 检测报告格式
16
........................
......................
4.·
18 21
.......
.................................................
.....
......
Ⅱ Q/SY 1485—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本标准起草单位：管道分公司、西部管道分公司、中国石油天然气管道局天津设计院、大庆石化分公司、西南油气田分公司。
本标准主要起草人：王维斌、康叶伟、林明春、冯展军、夏智富、杨文洪、姜海斌、安龙虎、刘润昌。
II Q/SY 1485—2012
4　一般要求
4.1　人员
检测人员应拥有企业主管部门认可的检测技术资格证明，且只能从事检测资格所界定的检测工作。 4.2　安全
检测过程中应满足如下安全要求： a）对检测过程各环节开展危险性分析，识别可能的风险并制定应急措施。 b）带电设备在更换部件或者传感器时必须完全切断电源。 c）在易燃易爆介质里使用的仪器必须具有防爆功能
4.3检测
在线检测应为开罐检修周期的动态调整提供支持，检测实施的要求包括： a）在线检测技术的选用应综合考虑技术实施的成本和评价结果类型，宜优先选择定性评价
技术。 b）新建储罐第一次在线检测宜在运行 7年～9 年内实施。 c）未实施过在线检测的在役储罐，宜在距最近一次大修后的 4 年～6 年内实施在线检测。 d）实施过在线检测的储罐，应根据在线检测结果以及其他信息确定下一次检测周期。
5检测技术选择
5.1罐底板检测 5.1.1适用的技术类型
可采用声发射、超声平板导波与机器人技术，各技术的介绍参见附录A。 5.1.2技术选用 5. 1. 2. 1 定性检测
定性检测应采用声发射技术对储罐底板进行整体状态定性评价。 5.1.2.2定量/半定量检测
对于内径大于或等于30m的储罐，宜采用机器人和超声平板导波技术配合进行底板定量检测，机器人重点检测罐底中幅板部分，超声平板导波技术重点检测储罐边缘板部分，综合两种技术的检测结果进行底板评价；对于内径小于30m的储罐，宜采用超声平板导波技术进行罐底板半定量检测。 5.2罐壁检测 5.2.1适用的技术类型
可采用超声平板导波技术与超声扫描爬行器技术。
